Прямоугольные головки датчиков E32
Документация
Цена: Под заказ

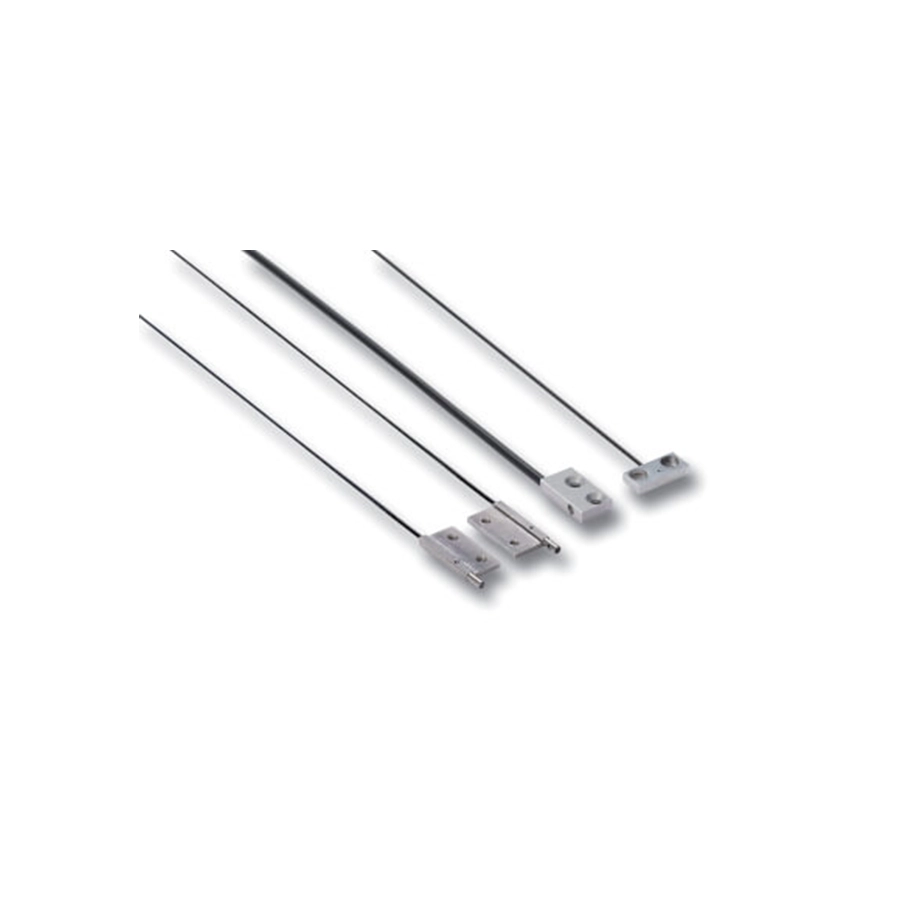

Плоские головки толщиной 3 или 4 мм для крепления прямо на поверхность — это группа OMRON E32 Square shape. Тонкий корпус рассчитан на установку там, где мало места по высоте, и привинчивается без специальных кронштейнов (E418, раздел Flat Models). Каталог E56E делит группу по оси, вдоль которой идёт луч: на странице OMRON Europe исполнения X названы top-view — луч выходит из торца, Y — side-view, луч уходит вбок, Z — flat-view, луч выходит из широкой грани. Есть головки со стандартным и с гибким многожильным волокном, а у E32-ET15YR и E32-ET15ZR — продолговатое монтажное отверстие.
Для резьбового крепления в отверстие есть стандартные головки M3–M6, для подвижных узлов — плоские и цилиндрические головки для роботов, чьё волокно выдерживает больше миллиона изгибов, для узких мест без плоской опоры — миниатюрные. Головку подключают к волоконному усилителю, например E3NX-FA или двухканальному E3NX-MA; все группы E32 — в разделе Головки волоконно-оптических датчиков.
Характеристики
Расстояния — с усилителем E3NX-FA в стандартном режиме (1 мс): по каталогу E56E, для E32-T15XR, E32-T15ZR и E32-LT35Z, которых в его таблице нет, — по E418. В режиме Giga-power (16 мс) у E32-T15XR — 3000 мм, у E32-LT35Z — 3600 мм (E418, с. 16).
| На пересечение луча, ось X | E32-T15X 2M — 15 × 8 × 3 мм, 1550 мм; с гибким волокном — E32-T15XR 2M, 1500 мм, и E32-ETS10R 2M, 15 × 10 × 4 мм, 2100 мм |
|---|---|
| На пересечение луча, ось Y | E32-T15Y 2M — 15 × 8 × 3 мм, 1400 мм; с гибким волокном — E32-T15YR 2M, 670 мм, и E32-ET15YR 2M, 13 × 9 × 4 мм, 1800 мм |
| На пересечение луча, ось Z | E32-T15Z 2M — 15 × 8 × 3 мм, 1400 мм; с гибким волокном — E32-T15ZR 2M, 670 мм, E32-ET15ZR 2M, 1800 мм, и E32-LT35Z 2M со встроенной линзой, 1800 мм |
| На пересечение луча, 4 мм | E32-ETS14R 2M — 15 × 9 × 4 мм, гибкое волокно, 1800 мм |
| Узкий луч | E32-A03-1 2M — 24,5 × 10 × 3 мм, 2600 мм; E32-A04-1 2M — 21 × 9 × 2 мм, 1000 мм |
| Диффузные | E32-D15X 2M — 15 × 10 × 3 мм, 900 мм; E32-D15Y 2M и E32-D15Z 2M — по 300 мм; с гибким волокном — E32-D15XR 2M, 520 мм, E32-D15YR 2M, 150 мм, и E32-EDS24R 2M, 13 × 6 × 2,3 мм, 150 мм |
| Допустимый радиус изгиба | R25 — E32-□15 со стандартным волокном; R10 — E32-A03-1, E32-A04-1; R1 — исполнения с гибким волокном |
| Резка волокна | допускается |
| Рабочая температура | от −40 до 70 °C |
| Материалы | корпус — алюминий, латунь с никелевым покрытием или нержавеющая сталь; волокно — PMMA в полиэтиленовом или ПВХ-покрытии |
| Степень защиты | IP67; IP50 — E32-A03-1 и E32-A04-1; IP40 — E32-LT35Z (E418) |
Монтаж
Головку притягивают винтами к плоской поверхности; у E32-T15□R, E32-D15□R и E32-LT35Z момент затяжки по таблице монтажа E418 — не больше 0,15 Н·м, у E32-A03-1 и E32-A04-1 — не больше 0,29 Н·м. Волокно этих плоских гибких головок можно гнуть от самого корпуса, без прямого участка; растягивающее усилие — до 29,4 Н у E32-T15□R и E32-D15□R и до 9,8 Н у E32-LT35Z.
Для крепления резьбой OMRON выпустил E32-ETS14R-1 — вариант E32-ETS14R с резьбой M3 вместо отверстий 2,1 мм: корпус 15 × 7 × 4 мм с боковым обзором, гибкое волокно R1, работа от −20 до 60 °C, момент затяжки — до 0,98 Н·м. Расстояние в его даташите E108E дано для усилителей семейства E3X без названия модели: 480 мм в режиме ST, 180 мм в SHS и 360 мм в HR.
Документы
Модели, расстояния и материалы — по каталогу OMRON Fiber-optic sensors (Cat. No. E56E-EN-07, на английском), группа E32 Square shape — с. 10–11. Плоские гибкие головки, режим Giga-power и данные монтажа — по каталогу Fiber Sensor Best Selection Catalog (Cat. No. E418-E1-22, на английском), с. 16–19 и 62–65. E32-ETS14R-1 — по даташиту E32-ETS14R-1 (Cat. No. E108E-EN-01, на английском). Обозначения осей — по странице группы E32 Square shape у OMRON Europe.
