S8VS-01524
Документация
Цена: Под заказ

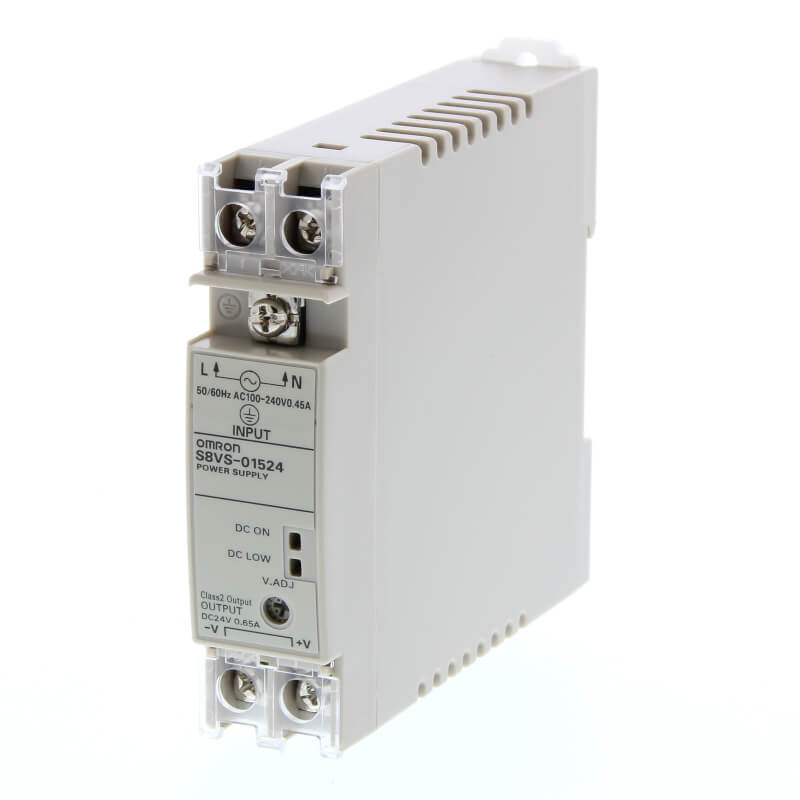

Импульсный блок питания OMRON S8VS-01524 даёт 24 В DC при токе до 0,65 А — 15 Вт в корпусе шириной 22,5 мм для DIN-рейки. Это стандартное исполнение серии S8VS без индикационного монитора: на лицевой панели зелёный индикатор выхода DC ON и красный DC LOW, который загорается при падении выходного напряжения. Два таких блока можно включить последовательно с внешними диодами.
Другие S8VS на 15 и 30 Вт: S8VS-01505 (15 Вт, 5 В), S8VS-01512 (15 Вт, 12 В), S8VS-03005 (30 Вт, 5 В), S8VS-03012 (30 Вт, 12 В). Все модели серии и как выбрать — в разделе S8VS, другие серии блоков питания OMRON — в разделе Импульсные источники питания.
Характеристики
| Мощность | 15 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 0,65 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Вход | 100–240 В AC, допустимо 85–264 В AC или 80–370 В DC, частота 50/60 Гц (47–450 Гц); по директивам ЕС и стандартам безопасности (UL, EN) — 100–240 В AC (85–264 В AC) |
| Потребляемый ток | не более 0,45 А (типовое 0,34 А) при 100 В AC; не более 0,25 А (типовое 0,22 А) при 200 В AC |
| КПД | 83 % при 100 В AC, 80 % при 200 В AC (типовое) |
| Пусковой ток | не более 17,5 А (типовое 14 А) при 100 В AC, не более 35 А (типовое 28 А) при 200 В AC; холодный пуск при 25 °C |
| Ток утечки | не более 0,5 мА при 100 В AC, не более 1,0 мА при 200 В AC |
| Пульсации и шум | не более 60 мВ при номинальных входе и выходе |
| Нестабильность выхода | от входа — не более 0,5 % (85–264 В AC, нагрузка 100 %); от нагрузки — не более 1,5 % (0–100 %); от температуры — не более 0,05 %/°C |
| Время запуска | 600 мс при 100 В AC, 400 мс при 200 В AC (типовое) |
| Время удержания выхода | 28 мс при 100 В AC, 134 мс при 200 В AC (типовое) |
| Защита от перегрузки | при токе выше 105 % номинального, прерывистый режим, восстановление автоматическое (с. 21) |
| Защита от перенапряжения | при выходном напряжении около 130 % номинального выход отключается; сброс — снять входное питание не менее чем на 3 минуты |
| Индикаторы | зелёный DC ON — выход включён, мигает при срабатывании защиты от перегрузки; красный DC LOW — падение выходного напряжения, порог около 80 % номинального (75–90 %) |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, резервирование — с внешними диодами |
| Температура окружающей среды | при работе от −10 до +60 °C (справочник T244, с. 15), нагрузка — по кривой снижения нагрузки в даташите, с. 20; хранение от −25 до +65 °C; без обледенения и конденсата |
| Влажность | при работе 25–85 %, при хранении 25–90 % |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| ЭМС | гармоники тока — EN 61000-3-2; излучение помех — EN 55011 Group 1, класс B; устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing, выход Class 2 по UL 1310), UL 62368-1, CSA C22.2 No.107.1 (выход Class 2 по CSA C22.2 No.223), CSA C22.2 No.62368-1, EN 62477-1, EN 62368-1, RCM; SEMI F47-0706 при 200 В AC |
| Наработка на отказ (MTBF) | не менее 135 000 ч (справочно); срок службы — не менее 10 лет при 40 °C и нагрузке 50 % |
| Клеммы | пять винтов M3,5 с квадратной шайбой, момент затяжки 0,8–1,0 Н·м |
| Габариты (Ш × В × Г) | 22,5 × 85 × 96,4 мм, глубина — от DIN-рейки |
| Масса | не более 160 г |
Монтаж и подключение
Блок ставят на DIN-рейку. Кроме стандартного положения, для моделей на 15 и 30 Вт даташит допускает монтаж лицом вверх и горизонтальный; при горизонтальном нужен боковой кронштейн S82Y-VS30P, а на DIN-рейке сверху и снизу ставят концевые упоры PFP-M. Для каждого из трёх положений у моделей на 15 Вт своя кривая снижения нагрузки (с. 20). Зазор слева и справа оставляют не меньше 20 мм, а при зазоре от 10 до 20 мм температуру по кривой снижают на 5 °C (меры предосторожности, с. 34). Крышка клеммника стоит на блоке, а на случай утери её заказывают отдельно: S82Y-VS-C2P-S. При питании постоянным током плюс подключают к клемме L. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VS (Cat. No. T026-E1-16, на английском): перечень моделей — с. 2, таблица характеристик — с. 3, кривые снижения нагрузки — с. 20, чертёж — с. 23. Те же габариты даёт справочник OMRON Power Supply Selection Guide (Cat. No. T244-E1-01), где глубина — расстояние от DIN-рейки; там же, на с. 15, — диапазон рабочей температуры серии.
