S8VS-06024
Документация
Цена: Под заказ

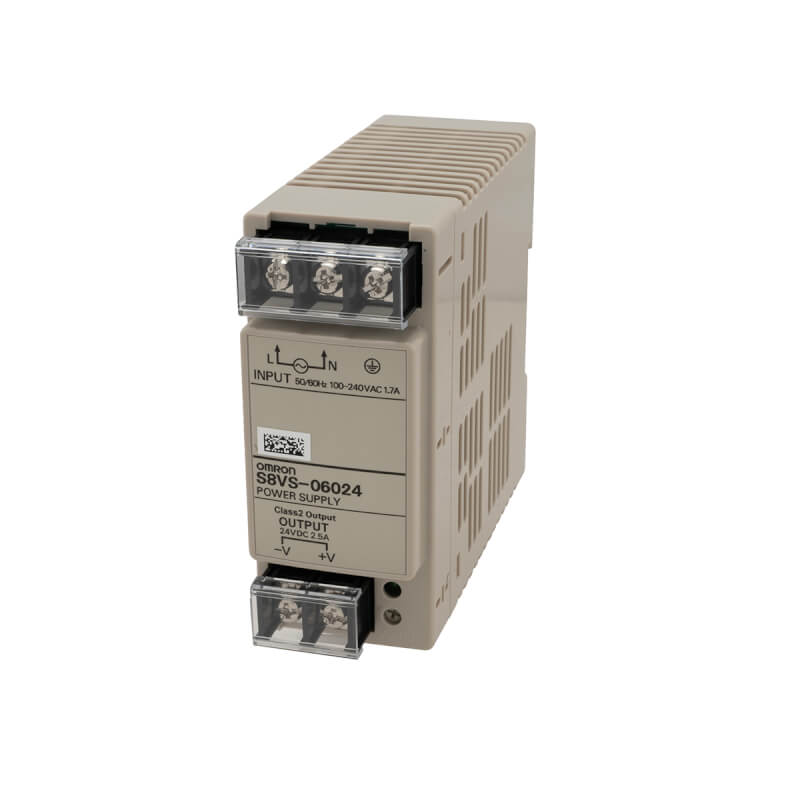

Стандартный блок питания OMRON S8VS-06024 серии S8VS — 60 Вт, 24 В DC, номинальный ток 2,5 А, винтовые клеммы, без индикационного монитора. Выход соответствует UL Class 2 (UL 1310), вход — 100–240 В AC или 80–370 В DC.
На 60 Вт в разделе также: S8VS-06024-F (безвинтовые клеммы), S8VS-06024A (прогноз обслуживания, без выходов сигнализации), S8VS-06024B (счётчик наработки, без выходов сигнализации). Без индикационного монитора на другой мощности: S8VS-09024 (90 Вт), S8VS-12024 (120 Вт), S8VS-18024 (180 Вт), S8VS-24024 (240 Вт), S8VS-48024 (480 Вт). Все модели серии и как выбрать — в разделе S8VS, другие серии блоков питания OMRON — в разделе Импульсные источники питания.
Характеристики
| Мощность | 60 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 2,5 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Вход | 100–240 В AC, допустимо 85–264 В AC или 80–370 В DC, частота 50/60 Гц (47–450 Гц); по директивам ЕС и стандартам безопасности (UL, EN) — 100–240 В AC (85–264 В AC) |
| Потребляемый ток | не более 1,7 А (типовое 1,3 А) при 100 В AC; не более 1,0 А (типовое 0,68 А) при 200 В AC |
| КПД | 84 % при 100 В AC, 83 % при 200 В AC (типовое) |
| Пусковой ток | не более 17,5 А (типовое 14 А) при 100 В AC, не более 35 А (типовое 28 А) при 200 В AC; холодный пуск при 25 °C |
| Ток утечки | не более 0,5 мА при 100 В AC, не более 1,0 мА при 200 В AC |
| Пульсации и шум | не более 70 мВ при номинальных входе и выходе |
| Нестабильность выхода | от входа — не более 0,5 % (85–264 В AC, нагрузка 100 %); от нагрузки — не более 1,5 % (0–100 %); от температуры — не более 0,05 %/°C |
| Время запуска | 620 мс при 100 В AC, 400 мс при 200 В AC (типовое) |
| Время удержания выхода | 34 мс при 100 В AC, 158 мс при 200 В AC (типовое) |
| Защита от перегрузки | 105–160 % номинального тока, характеристика inverted L, прерывистый режим, восстановление автоматическое |
| Защита от перенапряжения | при выходном напряжении около 130 % номинального выход отключается; сброс — снять входное питание не менее чем на 3 минуты |
| Индикатор | зелёный DC ON — выход включён, мигает при срабатывании защиты от перегрузки |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, резервирование — с внешними диодами |
| Температура окружающей среды | при работе от −10 до +60 °C (справочник T244, с. 15), нагрузка — по кривой снижения нагрузки в даташите, с. 20; хранение от −25 до +65 °C; без обледенения и конденсата |
| Влажность | при работе 25–85 %, при хранении 25–90 % |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z; 10–150 Гц, амплитуда 0,35 мм (до 5 G), по 80 мин |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| ЭМС | гармоники тока — EN 61000-3-2; излучение помех — EN 55011 Group 1, класс B; устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing, выход Class 2 по UL 1310), UL 62368-1, CSA C22.2 No.107.1 (выход Class 2 по CSA C22.2 No.223), CSA C22.2 No.62368-1, EN 62477-1, EN 62368-1, RCM, BIS IS 13252 (Part 1); SEMI F47-0706 при 200 В AC |
| Наработка на отказ (MTBF) | не менее 135 000 ч (справочно); срок службы — не менее 10 лет при 40 °C и нагрузке 50 % |
| Клеммы | пять винтов M4 с квадратной шайбой, момент затяжки 1,08 Н·м |
| Габариты (Ш × В × Г) | 40 × 95 × 103,3 мм, глубина — от DIN-рейки |
| Масса | не более 330 г |
Монтаж и подключение
Блок ставят на DIN-рейку только в стандартном положении: при другом монтаже хуже отводится тепло. Кронштейны заказываются отдельно: боковой S82Y-VS10S, фронтальный S82Y-VS10F; с боковым кронштейном условия сертификации UL не действуют. Крышка клеммника стоит на блоке, а на случай утери её заказывают отдельно: со стороны входа S82Y-VS-C3P, со стороны выхода S82Y-VS-C2P-M. При питании постоянным током плюс подключают к клемме L, а ниже 100 В DC нагрузку по кривой умножают не более чем на 0,9. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VS (Cat. No. T026-E1-16, на английском): перечень моделей — с. 2, таблица характеристик — с. 4–5, кривые снижения нагрузки — с. 20, чертёж — с. 23. Модель есть в перечне сертифицированных по BIS на с. 10. Те же габариты даёт справочник OMRON Power Supply Selection Guide (Cat. No. T244-E1-01), где глубина — расстояние от DIN-рейки; там же, на с. 15, — диапазон рабочей температуры серии.
