S8VS-48024A
Документация
Цена: Под заказ

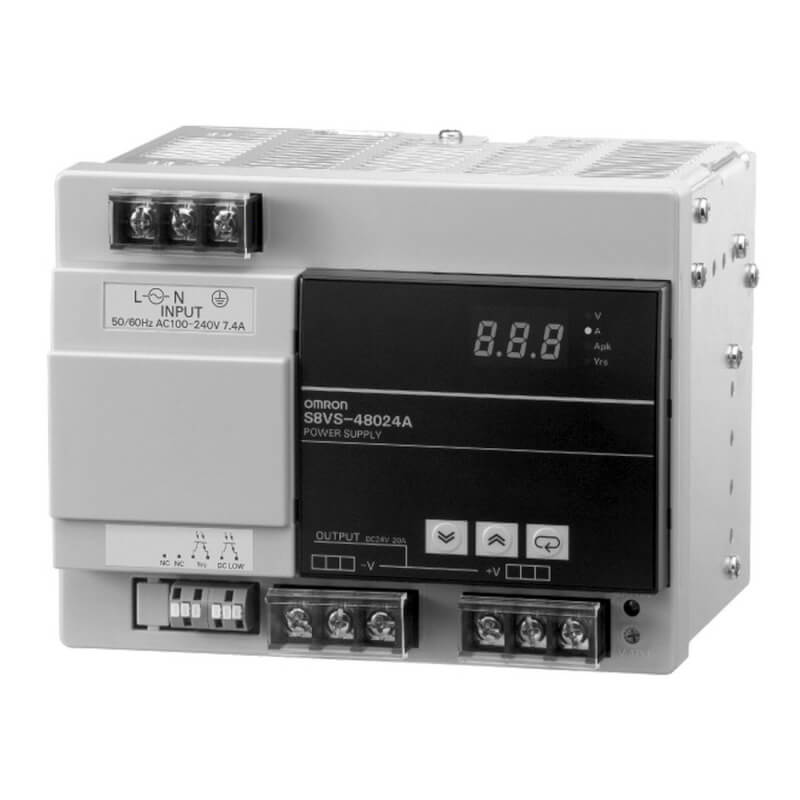

Блок питания OMRON S8VS-48024A на 480 Вт с индикационным монитором и прогнозом обслуживания: выходы сигнализации у него подключаются и как sinking, и как sourcing, выход — 24 В DC, 20 А, пиковый ток до 30 А не дольше 10 с. Вход — 100–240 В AC (допустимо 85–264 В AC), КПД — 93 % при 200 В AC, коэффициент мощности — не менее 0,95.
На 480 Вт в разделе также: S8VS-48024 (без индикационного монитора), S8VS-48024-F (безвинтовые клеммы), S8VS-48024B (счётчик наработки, выходы sinking и sourcing). С прогнозом обслуживания на другой мощности: S8VS-06024A (60 Вт, без выходов сигнализации), S8VS-09024A (90 Вт), S8VS-12024A (120 Вт), S8VS-18024A (180 Вт), S8VS-24024A (240 Вт). Все модели серии и как выбрать — в разделе S8VS, другие серии блоков питания OMRON — в разделе Импульсные источники питания.
Характеристики
| Мощность | 480 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 20 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Пиковый ток | до 30 А не дольше 10 с; доля времени не более 30 %, средний ток за цикл — не выше номинального; пиковый и средний ток снижают по температуре и положению монтажа (с. 21) |
| Вход | 100–240 В AC, допустимо 85–264 В AC, частота 50/60 Гц (47–63 Гц); питания постоянным током для 480 Вт даташит не указывает |
| Потребляемый ток | не более 7,4 А (типовое 5,8 А) при 100 В AC; не более 3,9 А (типовое 2,8 А) при 200 В AC |
| КПД | 89 % при 100 В AC, 93 % при 200 В AC (типовое) |
| Коэффициент мощности | не менее 0,95 при номинальных напряжении и токе выхода |
| Пусковой ток | не более 17,5 А (типовое 14 А) при 100 В AC, не более 35 А (типовое 28 А) при 200 В AC; холодный пуск при 25 °C |
| Ток утечки | не более 0,5 мА при 100 В AC, не более 1,0 мА при 200 В AC |
| Пульсации и шум | не более 310 мВ при номинальных входе и выходе |
| Нестабильность выхода | от входа — не более 0,5 % (85–264 В AC, нагрузка 100 %); от нагрузки — не более 1,5 % (0–100 %); от температуры — не более 0,05 %/°C |
| Время запуска | 550 мс при 100 В AC, 550 мс при 200 В AC (типовое) |
| Время удержания выхода | 37 мс при 100 В AC, 41 мс при 200 В AC (типовое) |
| Защита от перегрузки | 151–165 % номинального тока, характеристика inverted L, прерывистый режим, восстановление автоматическое |
| Защита от перенапряжения | при выходном напряжении около 130 % номинального выход отключается; сброс — снять входное питание не менее чем на 3 минуты |
| Индикатор | зелёный DC ON — выход включён, мигает при срабатывании защиты от перегрузки |
| Дисплей | три разряда, семисегментный, красный, высота знака 8 мм: выходное напряжение (разрешение 0,1 В, точность ±2 % ±1 разряд), выходной ток и пиковый ток (разрешение 0,1 А, точность ±5 % шкалы ±1 разряд); пиковый ток фиксируется при импульсе от 20 мс, отсчёт — через 3 с после включения |
| Прогноз обслуживания | остаток срока до замены блока по старению его конденсаторов, с учётом температуры внутри блока и времени работы; уставка — от 0,0 до 5,0 года с шагом 0,5 года; по уставке — сигнал a02 на дисплее и выход Yrs |
| Контроль снижения напряжения | сигнал a01 на дисплее попеременно с наименьшим напряжением; порог — от 18,5 до 27,5 В с шагом 0,1 В; выход DC LOW |
| Выходы сигнализации | транзисторные, не более 30 В DC и 50 мА: снижение напряжения (DC LOW) и срок обслуживания (Yrs); тип — sinking и sourcing: у выходов отдельные клеммы эмиттера и коллектора; при сигнале транзистор закрывается; остаточное напряжение — не более 2 В, ток утечки — не более 0,1 мА |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, резервирование — с внешними диодами |
| Температура окружающей среды | при работе от −10 до +60 °C (справочник T244, с. 15), нагрузка — по кривой снижения нагрузки в даташите, с. 20; хранение от −25 до +65 °C; без обледенения и конденсата; при хранении дольше трёх месяцев — от −25 до +30 °C и влажность 25–70 % |
| Влажность | при работе 25–85 %, при хранении 25–90 % |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE; 500 В AC выход — выходы сигнализации |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z; 10–150 Гц, амплитуда 0,35 мм (до 3 G), по 80 мин |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| ЭМС | гармоники тока — EN 61000-3-2; устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing), UL 62368-1 (Recognition), CSA C22.2 No.107.1, CSA C22.2 No.62368-1, EN 62477-1 (= VDE 0160), EN 62368-1, RCM, BIS IS 13252 (Part 1); SEMI F47-0706 при 200 В AC |
| Наработка на отказ (MTBF) | не менее 60 000 ч (справочно); срок службы — не менее 10 лет при 40 °C и нагрузке 50 % |
| Клеммы | девять винтов M4 с квадратной шайбой, момент затяжки 1,08 Н·м; клеммы выходов сигнализации — безвинтовые, с кнопкой, шаг 2,5 мм |
| Габариты (Ш × В × Г) | 150 × 115 × 122,2 мм, глубина — от DIN-рейки |
| Масса | не более 1 700 г |
Монтаж и подключение
Блок ставят на DIN-рейку только в стандартном положении: при другом монтаже хуже отводится тепло и может отказать функция прогноза обслуживания. Кронштейны к моделям на 480 Вт не применяются. Крышка клеммника стоит на блоке, а на случай утери её заказывают отдельно: S82Y-VS-C3P. Номинальный ток одной выходной клеммы — 10 А: при токе 10 А и больше плюс и минус подключают не менее чем двумя клеммами каждый. Провод выхода сигнализации вставляют и вынимают, нажав кнопку клеммы. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VS (Cat. No. T026-E1-16, на английском): перечень моделей — с. 2, таблица характеристик — с. 9, кривые снижения нагрузки — с. 20, чертёж — с. 24, функции дисплея и выходов — с. 28–33. Модель есть в перечне сертифицированных по BIS на с. 10. Те же габариты даёт справочник OMRON Power Supply Selection Guide (Cat. No. T244-E1-01), где глубина — расстояние от DIN-рейки; там же, на с. 15, — диапазон рабочей температуры серии.
