Счётчик H7BX
Цена: Под заказ

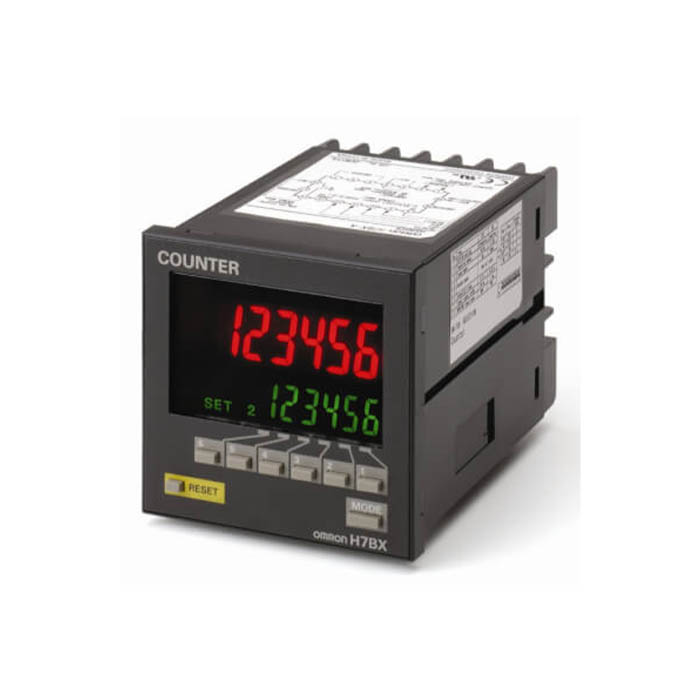

Многофункциональный счётчик OMRON формата DIN 72 × 72 мм с подсвеченным ЖК-дисплеем и отдельной кнопкой на каждый разряд уставки. Счётчик H7BX показывает текущее значение цифрами 13,5 мм красным или зелёным — цвет можно менять по состоянию выхода, чтобы видеть его издалека, — а все основные настройки задаются DIP-переключателем. Модели H7BX-A считают с одной уставкой или с общим счётом, H7BX-AW дополнительно дают вторую уставку, счёт партий, сдвоенный и двойной счёт и режим тахометра. Как и H7CC, он заранее сообщает о сроке замены и умеет сохранять счёт и работать в режиме совместимости с H7AN.
Счётчики 48 × 48 мм — H7CC и H7CX; суммирующие счётчики 72 × 36 мм без уставки — H7HP. Весь раздел — Счетчики.
Модели
| H7BX-A | одна уставка, 100–240 В AC; выходы — реле и транзистор NPN; питание датчиков 12 В DC |
|---|---|
| H7BX-AD1 | то же, 24 В AC / 12–24 В DC |
| H7BX-AW | одна или две уставки, общий счёт, партии, сложение и вычитание, два независимых счёта, тахометр; 100–240 В AC |
| H7BX-AWD1 | то же, 24 В AC / 12–24 В DC |
Характеристики
| Счёт | от −99 999 до 999 999; скорость 30 Гц или 5 кГц на выбор, общая для CP1 и CP2 |
|---|---|
| Режимы счёта | UP, DOWN, реверсивные UP/DOWN A–F: командный вход, раздельные входы, квадратурные сигналы |
| Режимы выхода | N, F, C, R, K-1, P, Q, A, K-2, D, L; у H7BX-AW ещё H; импульс 0,01–99,99 с |
| Тахометр (AW) | измерение периода, опрос 200 мс; при скорости 30 Гц — 0,01–30,00 Гц, при 10 кГц — 0,001 Гц – 10 кГц на одном входе и 0,01–5 кГц в других режимах; точность ±0,1 % шкалы ±1 цифра при 23 ± 5 °C |
| Пересчёт | множитель 0,001–99,999; десятичная точка в трёх младших разрядах |
| Входы | CP1, CP2, два сброса и вход блокировки кнопок; NPN или PNP на выбор (блокировка — только NPN); подходят двухпроводные датчики DC |
| Выходы | реле 3 А на активной нагрузке, ресурс не менее 100 000 при 3 А и 250 В AC / 30 В DC, минимальная нагрузка — 10 мА при 5 В DC (уровень отказов P, справочно); транзистор 100 мА при 30 В DC |
| Питание | 100–240 В AC — до 9,6 ВА; 24 В AC — до 8 ВА, 12–24 В DC — до 5,3 Вт; допустимо 85–110 % (при 12 В DC — 90–110 %) |
| Дисплей | ЖК с подсветкой: текущее значение 13,5 мм, уставка 9 мм зелёным |
| Память | энергонезависимая, от 100 000 перезаписей, хранение от 10 лет |
| Среда | работа от −10 до +55 °C, хранение от −25 до +65 °C, без обледенения; влажность 25–85 % |
| Корпус | 72 × 72 мм, вырез 68 × 68 мм (допуск +0,7); около 250 г; лицевая панель IP54, UL Type 1 |
Настройка
DIP-переключатель задаёт режимы входа и выхода и другие основные функции, если включён его первый движок; менять положения нужно при выключенном питании — они вступают в силу при включении. В комплекте — два адаптера для крепления в щите и крышка клемм, у H7BX-AW ещё наклейки с таблицей настроек DIP-переключателя. Мягкая Y92A-72F1 и жёсткая Y92A-72 крышки заказываются отдельно.
Документы
Модели и характеристики — по даташиту OMRON Multifunction Counter (DIN 72 × 72) H7BX (CSM_H7BX_DS_E_5_4, на английском). В его таблице номиналов контакт указан как «3 A at 250 VDC/30 VDC», а влажность — «25 to 85°C»; в тексте выше — по строке ресурса того же даташита (250 В AC) и в процентах.
