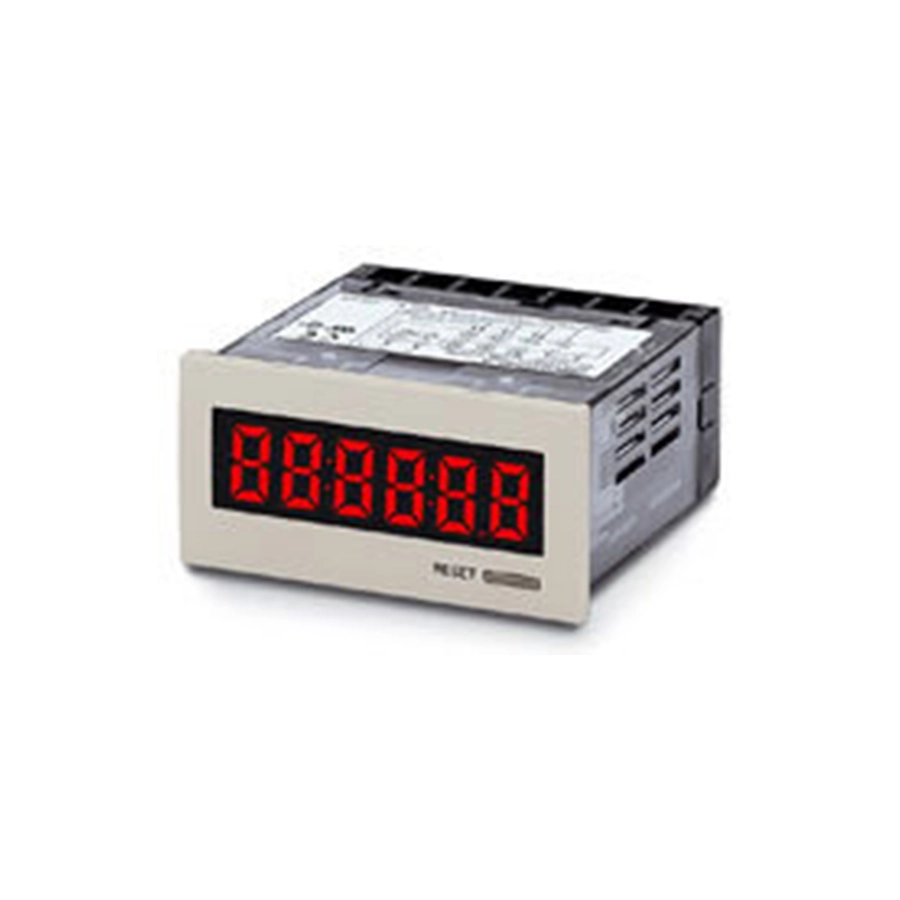

Счетчик H7HP
Цена: Под заказ
Накопительный счётчик OMRON формата DIN 72 × 36 мм с подсветкой и цифрами 15 мм (6 разрядов) или 12 мм (8 разрядов). Счетчик H7HP в исполнении H7HP-A переключается DIP-переключателем между реверсивным счётом импульсов (от −99 999 до 999 999) и счётом времени (до 99 999,9 ч или до 99 ч 59 мин 59 с), а H7HP-C8 считает на восемь разрядов — от −9 999 999 до 99 999 999. Уставок и выходов нет: счётчик показывает накопленное значение и сбрасывается кнопкой или внешним сигналом. Корпус за панелью — 66 мм, лицевая панель выдерживает воду и масло.
Меньший, 48 × 24 мм, и только на увеличение — H7GP. Если по достижении числа нужен выход — счётчики с предустановкой H7BX (72 × 72 мм) и H7CX. Весь раздел — Счетчики.
Модели
| H7HP-A, H7HP-AB | шестиразрядный, импульсы или время на выбор; 100–240 В AC |
|---|---|
| H7HP-AD, H7HP-ADB | то же, 12–24 В DC |
| H7HP-C8, H7HP-C8B | 8 разрядов, счётчик импульсов; 100–240 В AC |
| H7HP-C8D, H7HP-C8DB | то же, 12–24 В DC |
Модели с B на конце обозначения — с чёрной передней частью, остальные — светло-серые.
Характеристики
| Счёт | реверсивный по двум входам: CP1 — на увеличение, CP2 — на уменьшение; 30 Гц или 5 кГц — DIP-переключателем |
|---|---|
| Счёт времени (H7HP-A) | накопление, пока подан сигнал пуска; вход Gate приостанавливает счёт на время сигнала; точность ±100 ppm от −10 до +55 °C |
| Входы | NPN или PNP — DIP-переключателем; вход блокировки кнопки сброса — только NPN; PNP: включено 9–24 В DC, выключено — до 5 В DC |
| Реакция входов | на сброс — 20 мс в режиме времени, 1 или 20 мс в режиме импульсов в зависимости от выбранной скорости; на пуск — 20 мс |
| Дисплей | негативный ЖК, подсветка красная; 15 мм при 6 разрядах, 12 мм при 8 |
| Питание | 100–240 В AC 50/60 Гц — до 6,5 ВА, с выходом 12 В DC 50 мА для датчика; 12–24 В DC — до 0,6 Вт; допустимо 85–110 % |
| Память | EEPROM, от 200 000 записей |
| Среда | работа от −10 до +55 °C, хранение от −25 до +65 °C, без обледенения; влажность 35–85 % |
| Защита | IEC IP66, JEM IP66G и NEMA Type 4 (для помещений) — по лицевой панели |
| Корпус | 72 × 36 × 66 мм; около 106 г; винтовые клеммы |
| Стандарты | UL 508, CSA C22.2 No. 14; соответствует EN 61010-1, VDE 0106/P100; ЭМС — EN 61326 |
В комплекте — адаптер Y92F-33 для крепления в щите и резиновое уплотнение Y92S-33. Вырез — по DIN 43700, толщина панели 1–6 мм; если ставить счётчики вплотную, водонепроницаемость теряется. Новое положение DIP-переключателя вступает в силу после повторного включения питания, показание при этом становится нулевым.
Документы
Всё выше — по разделу H7HP даташита OMRON Total Counter/Time Counter H7GP/H7HP (Cat. No. M049-E1-04, на английском).
