Счетчик H7EC
Документация
Цена: Под заказ

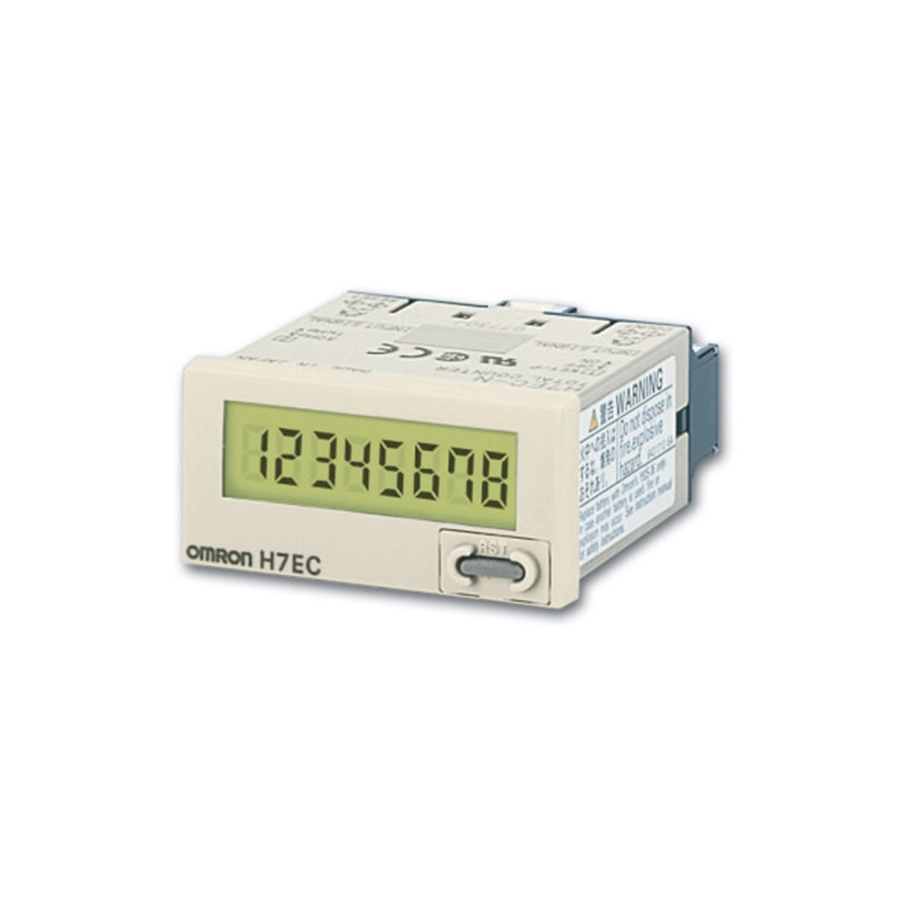

Восьмиразрядный суммирующий счётчик OMRON на встроенной литиевой батарее: для счёта импульсов ему не нужно питание. Счетчик H7EC серии New H7E считает на увеличение от 0 до 99 999 999, сбрасывается кнопкой или внешним сигналом и показывает число цифрами 8,6 мм без незначащих нулей; кнопку сброса можно заблокировать переключателем. Корпус DIN 48 × 24 мм глубиной 48,5 мм, лицевая панель — NEMA 4 / IP66. Батарею можно заменить, а у исполнений с подсветкой (-H) на неё подают 24 В DC.
Счётчик наработки той же серии — H7ET, тахометр — H7ER. С сетевым питанием и скоростью до 5 кГц в таком же формате — H7GP. Весь раздел — Счетчики.
Модели
| H7EC-NV, H7EC-NV-B | вход напряжения PNP/NPN 4,5–30 В DC; 30 Гц или 1 кГц переключателем |
|---|---|
| H7EC-NV-H, H7EC-NV-BH | то же с подсветкой от 24 В DC (до 0,3 Вт) |
| H7EC-NFV, H7EC-NFV-B | вход напряжения 24–240 В AC/DC; до 20 Гц |
| H7EC-N, H7EC-N-B | вход без напряжения — от сухого контакта или транзистора; 30 Гц или 1 кГц |
Цвет корпуса — светло-серый, у моделей с B — чёрный.
Характеристики
| Счёт | на увеличение, 8 разрядов, 0–99 999 999, с гашением незначащих нулей |
|---|---|
| Скорость и длительность импульса | 30 Гц — от 16,7 мс; 1 кГц — от 0,5 мс; 20 Гц — от 25 мс; скважность 1:1 |
| Вход -NV | высокий уровень 4,5–30 В DC, низкий 0–2 В DC, сопротивление около 4,7 кОм |
| Вход -NFV | высокий уровень 24–240 В AC/DC 50/60 Гц, низкий 0–2,4 В |
| Вход без напряжения и сброс | включён при сопротивлении до 10 кОм и остатке до 0,5 В, выключен — от 750 кОм |
| Сброс | ручной (кнопка Reset) и внешний — сигнал длительностью от 20 мс |
| Батарея | встроенная литиевая Y92S-36, меняется; справочный ресурс — от 7 лет при постоянно поданном входе и 25 °C, это не гарантия |
| Среда | работа от −10 до +55 °C при влажности 25–85 %, хранение от −25 до +65 °C; конденсат и обледенение недопустимы |
| Изоляция | испытание на корпус 1000 В AC 1 мин (у -NFV — 3700 В AC); импульс 4,5 кВ |
| Корпус | 48 × 24 мм, глубина 48,5 мм; около 60 г с уплотнением и кронштейном; клеммы IP20 |
| Стандарты | UL 863, CSA C22.2 No. 14, Lloyds; EN 61010-1 / IEC 61010-1 (степень загрязнения 2, перенапряжение — категория III), VDE 0106/P100 |
Монтаж
Вырез — 45 × 22,2 мм (допуск +0,5), толщина панели 1–5 мм. Кронштейн Y92F-34 ставят с тыльной стороны и притягивают винтами к панели; уплотнение Y92S-32 и кронштейн входят в комплект. При установке вплотную водонепроницаемость не обеспечивается. Отдельно заказывают компактный кронштейн Y92F-35, клеммы под накрутку Y92S-37 и запасную батарею Y92S-36.
Документы
Всё выше — по разделу H7EC даташита OMRON Self-powered Totalizer New H7E (CSM_H7E_-N_DS_E_9_6, на английском). Страницы серии OMRON Europe ведут на прежний даташит H7E□ (Cat. No. M064-E1-03) — характеристики в нём те же.
