Счетчик H7CX
Документация
Цена: Под заказ

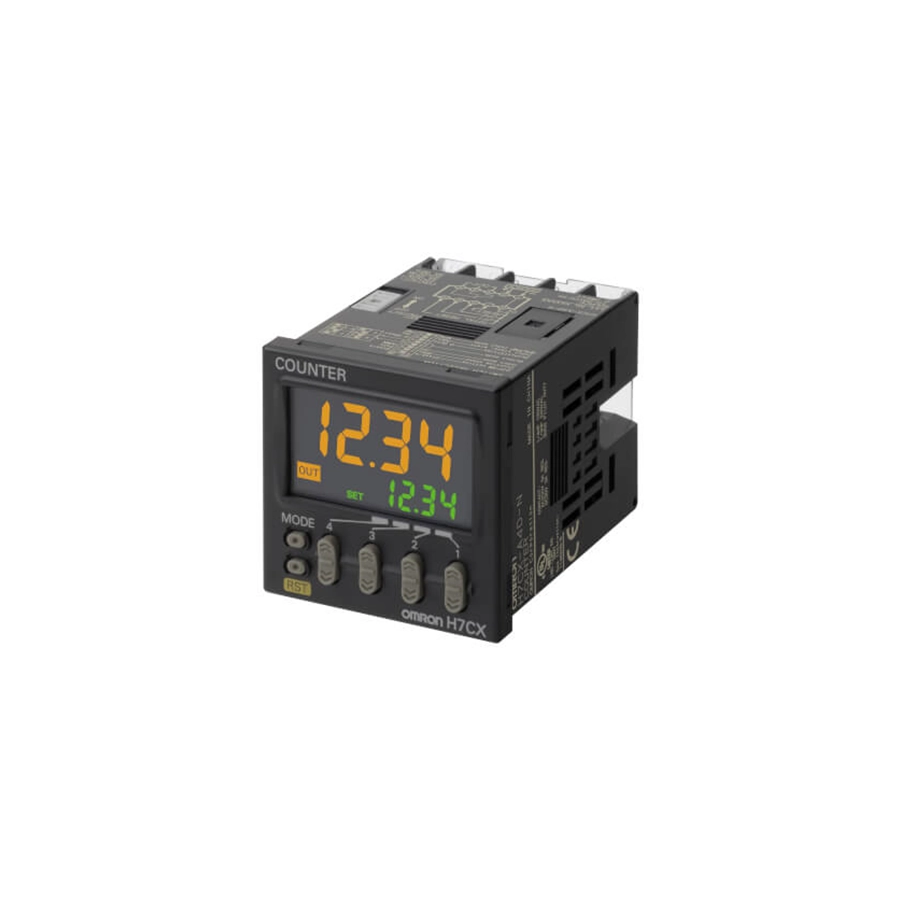

Многофункциональный счётчик и тахометр OMRON для щита 48 × 48 мм, у которого текущее значение горит красным, зелёным или оранжевым. Счетчик H7CX поколения H7CX-□-N выпускается в двух сериях: счётчики с предустановкой H7CX-A на одну или две уставки — с общим счётом, счётом партий, сдвоенным и двойным счётом, у части моделей с тахометром — и тахометры H7CX-R. Уставку можно ограничить сверху, а счётчик срабатываний выхода с тревогой помогает следить за ресурсом прибора или нагрузки. Цифры — 12 мм у четырёхразрядных моделей и 10 мм у шестиразрядных.
Следующее поколение с белым дисплеем и предупреждением о замене — H7CC; счётчик 72 × 72 мм с DIP-переключателем — H7BX. Таймер в таком же корпусе — H5CX. Весь раздел — Счетчики.
Модели
| H7CX-A114-N, H7CX-A11-N | 11-контактная розетка, 4 или 6 разрядов, одна уставка; цифры только красные |
|---|---|
| H7CX-A4-N, H7CX-A-N | винтовые клеммы, 4 или 6 разрядов, одна уставка |
| H7CX-A4W-N | винтовые клеммы, 4 разряда, двухступенчатая уставка, партии, сложение и вычитание, два независимых счёта |
| H7CX-AW-N, H7CX-AU-N | винтовые клеммы, 6 разрядов, то же плюс тахометр; AW — с завода две уставки, AU — одна |
| H7CX-R11-N | тахометр, 11-контактная розетка, 1 вход |
| H7CX-R11W-N | тахометр на 2 независимых входа и 2 выхода, 11-контактная розетка |
Буква S перед -N — транзисторный выход; D — питание 12–24 В DC, D1 — 12–24 В DC / 24 В AC; без буквы — 100–240 В AC.
Характеристики
Для счётчиков H7CX-A; тахометры описаны отдельной таблицей даташита.
| Скорость счёта | одна настройка для обоих входов CP1 и CP2: до 30 Гц (импульс от 16,7 мс) или до 10 кГц (от 0,05 мс) |
|---|---|
| Режимы счёта | на увеличение, на уменьшение, реверсивный: командным входом, раздельными входами или квадратурный |
| Режимы выхода | N, F, C, R, K-1, P, Q, A, K-2, D, L; у AW и AU ещё H; однократный импульс 0,01–99,99 с |
| Пересчётный множитель | 0,001–9,999 у четырёхразрядных, 0,001–99,999 у шестиразрядных; десятичная точка — в трёх младших разрядах |
| Входы | NPN или PNP переключением; подходят двухпроводные датчики DC; сигнал сброса — от 1 или 20 мс |
| Выход | транзистор — 100 мА при 30 В DC; реле — 3 А при 250 В AC или 30 В DC (cos φ = 1), минимальная нагрузка 10 мА при 5 В DC (уровень отказов P, справочно) |
| Питание датчиков | 12 В DC ±10 %, 100 мА — кроме моделей H7CX-A□D |
| Питание | 100–240 В AC — около 9,4 ВА; 24 В AC / 12–24 В DC — около 7,2 ВА / 4,7 Вт; 12–24 В DC — около 3,7 Вт; допустимо 85–110 % (12–24 В DC — 90–110 %) |
| Изоляция входов | цепь питания изолирована от входов, кроме моделей на 12–24 В DC |
| Глубина | 59 мм у моделей 12–24 В DC с винтовыми клеммами, 78 мм у моделей 100–240 В AC с винтовыми клеммами, 63,7 мм (корпус) у моделей в розетку |
| Защита | IP66 и UL 508 Type 4X (в помещении) по лицевой панели с уплотнением Y92S-29 |
Лицевую панель можно заменить на белую или светло-серую — кроме тахометров; панели заказывают отдельно.
Документы
Модели и характеристики — по даташиту OMRON Multifunction Counter/Tachometer H7CX-□-N (Cat. No. M079-E1-02, на английском). Буклет OMRON Europe H5CX/H7CX (SF6P_H5CX/H7CX_ENG01_0702) описывает первое поколение, без индекса -N.
