Измерительный датчик ZX1
Документация
Цена: Под заказ

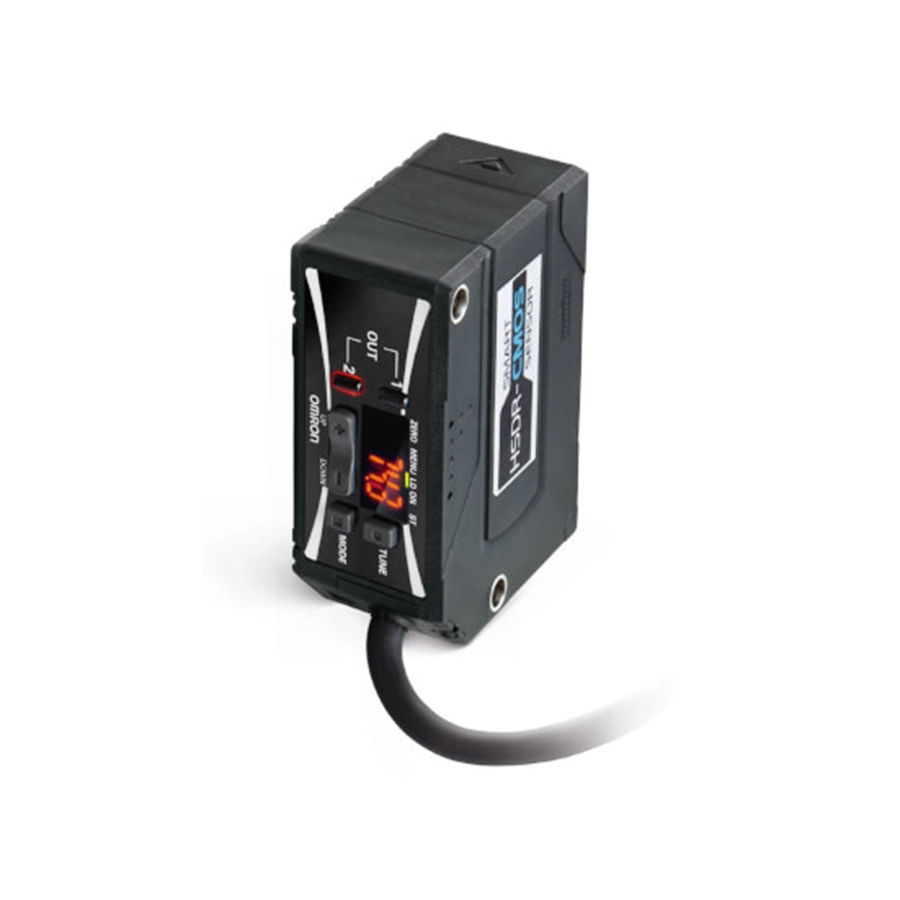

Лазерный КМОП-датчик OMRON со встроенным усилителем: измеряет расстояние в пределах 40–1000 мм и выдаёт ток 4–20 мА. ZX1 выпускается на четыре рабочих расстояния — 50, 100, 300 и 600 мм, с NPN- или PNP-выходами, с кабелем 2 или 5 м либо с коротким кабелем 0,5 м и разъёмом. Настройка — одной кнопкой (Smart Tuning), результат виден на цифровом индикаторе корпуса; кабель — робот-кабель для подвижных узлов.
Для измерений с отдельным усилителем и расчётом по двум головкам в разделе есть ZX2 и ZX-L, для разрешения в доли микрона — ZS-HL. Все серии — в разделе «Измерительные датчики».
Характеристики
| Диапазон измерения | ZX1-LD50: 50 ± 10 мм; ZX1-LD100: 100 ± 35 мм; ZX1-LD300: 300 ± 150 мм; ZX1-LD600: 600 ± 400 мм |
|---|---|
| Разрешение | 2 мкм, 7 мкм, 30 мкм и 80 мкм соответственно |
| Линейность | ±0,15 % полной шкалы (LD50, LD100), ±0,25 % (LD300); у LD600 ±0,25 % на 200–600 мм и ±0,5 % во всём диапазоне |
| Диаметр пятна | 0,17, 0,33, 0,52 и 0,56 мм на расстоянии центра диапазона |
| Источник света | видимый полупроводниковый лазер 660 нм, до 1 мВт, класс 2 (JIS, IEC/EN, FDA, GB/T); с буквой L в конце обозначения — класс 1, только с кабелем 2 м |
| Выходы | два выхода OUT1 и OUT2 — открытый коллектор NPN (ZX1-LD□A61, A66) или PNP (A81, A86), до 100 мА при 30 В; аналоговый — 4–20 мА, нагрузка до 300 Ом, 20 мА у ближнего края диапазона |
| Входы | настройка (TUNE1, TUNE2), обнуление, выключение лазера |
| Отклик дискретных выходов | 1 мс (режим SHS), 10 мс (HS), 100 мс (стандартный) |
| Температурный дрейф | 0,03 % полной шкалы на °C, у LD600 — 0,04 % |
| Внешняя засветка | до 7500 лк у LD50 и LD100, до 5000 лк у LD300 и LD600 (лампа накаливания) |
| Питание | 10–30 В DC; до 2500 мВт — 105 мА при 24 В, 210 мА при 12 В |
| Температура | работа −10…+55 °C, хранение −15…+70 °C |
| Степень защиты | IP67; у исполнений с разъёмом — при подключённом удлинителе |
| Материалы | корпус и крышка — PBT, окно — стекло, кабель — ПВХ, крепёжные отверстия — нержавеющая сталь SUS303 |
Монтаж и подключение
Исполнение с разъёмом (A66, A86) работает только с удлинителем ZX0-XC10R (10 м) или ZX0-XC20R (20 м) — его заказывают отдельно. Кронштейн тоже отдельный: E39-L180 для ZX1-LD50 и ZX1-LD100, E39-L181 для ZX1-LD300 и ZX1-LD600. У объектов с высокой отражающей способностью возможны ложные срабатывания за пределами диапазона.
Документы
Характеристики — по даташиту OMRON Smart Sensor Laser Sensor with Built-in Amplifier ZX1 (Cat. No. E416-E1-07, на английском). Двухстраничная листовка ZX1 OMRON выпущена без кода документа.
