Лазерный микрометр ZX-GT
Документация
Даташит OMRON ZX-GT CSM_ZX-GT_DS_E_1_5 (PDF, на английском)
Руководство пользователя OMRON ZX-GT Z263-E1-05 (PDF, на английском)
Руководство пользователя OMRON ZX-GT Z263-RU2-01 (PDF, на русском)
Брошюра OMRON ZX-GT Q154-E1 (PDF, на английском)
Даташит OMRON ZX-GT□-N CSM_ZX-GT_-N_DS_E_1_1 (PDF, на английском)
Цена: Под заказ

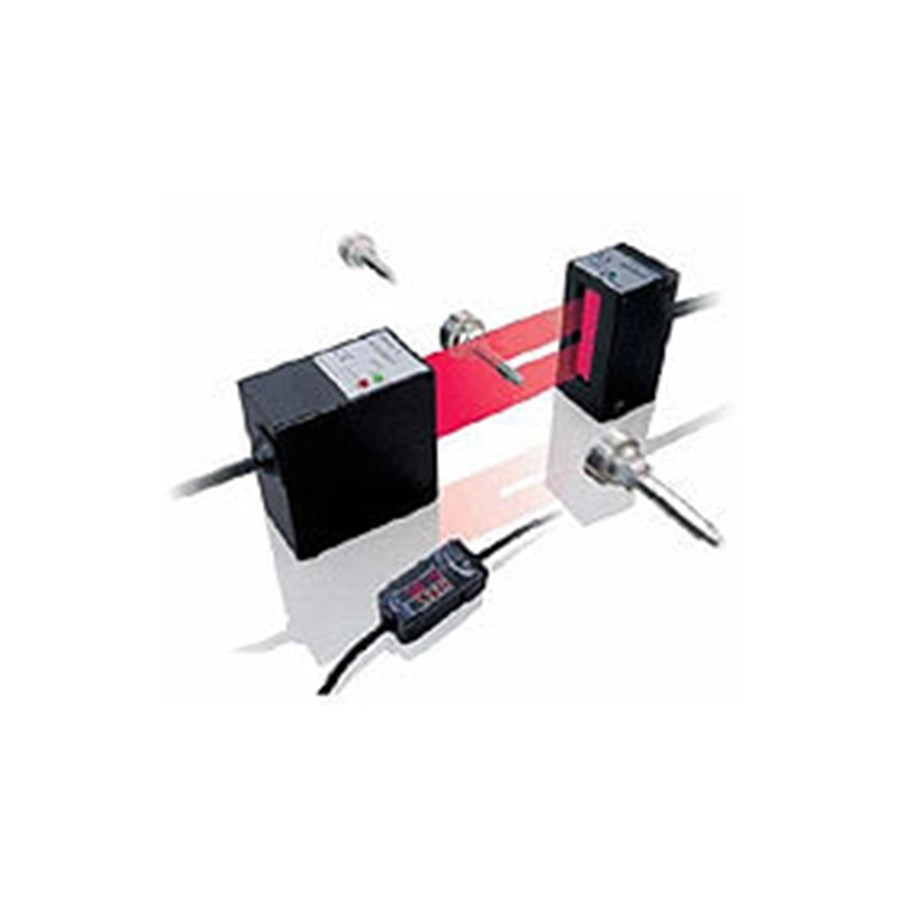

Лазерный датчик OMRON на просвет с ПЗС-линейкой: ширина луча 28 мм, база до 500 мм, разрешение 10 мкм. По тени объекта в полосе луча ZX-GT измеряет ширину, наружный диаметр, положение центра и кромки, шаг и ширину выводов микросхем, положение провода и кромки стекла. Фильтр MRC отсекает зеркальное отражение, поэтому кромку находят и у стекла, и у полированных деталей.
Головка выпускается двумя конструкциями: отдельными блоками излучателя и приёмника — ZX-GT28S11 (NPN), ZX-GT28S41 (PNP) — и в едином корпусе с базой 40 мм — ZX-GT2840S11, ZX-GT2840S41. Расстояние до поверхности, а не ширину, меряют лазерные датчики ZX-L и ZX2, форму сечения — ZG2. Все серии — в разделе «Измерительные датчики».
Характеристики
| Схема | пересечение луча; приёмник — ПЗС-линейка |
|---|---|
| Ширина измерения | 28 мм |
| Расстояние излучатель — приёмник | 0…500 мм у раздельной головки, 40 мм у цельной |
| Наименьший объект | ∅0,5 мм (раздельная, объект в 250 мм от приёмника при базе 500 мм), ∅0,2 мм (цельная) |
| Разрешение | 10 мкм при усреднении по 16 измерениям |
| Линейность | ±0,1 % полной шкалы |
| Источник света | видимый полупроводниковый лазер 650 нм, класс 1 (JIS, IEC/EN, GB/T), класс II по FDA |
| Контроллер | ZX-GTC11 (NPN) или ZX-GTC41 (PNP); цикл 1,5 мс в стандартном режиме, 0,5 мс в скоростном; усреднение 1–4096; два банка настроек |
| Выходы | аналоговый — 4–20 мА (нагрузка до 300 Ом) или ±4 В, также ±5 В и 1–5 В; HIGH, PASS, LOW — открытый коллектор, до 50 мА при 30 В |
| Входы | синхронизация, переключение банка, обнуление, сброс |
| Температурный дрейф | головка — 0,01 %/°C, контроллер — 0,005 % полной шкалы на °C |
| Питание | 24 В DC +10 %/−15 %; контроллер с приёмником — до 150 мА, с токовым выходом — до 175 мА; излучатель — до 30 мА |
| Температура | головка — 0…40 °C, контроллер — 0…50 °C; хранение −15…50 °C и −15…60 °C |
| Степень защиты | головка IP40, контроллер IP20 |
| Корпус и масса головки | литой алюминий, стеклянные линзы; около 550 г (раздельная) и 570 г (цельная) в упаковке |
Подключение и принадлежности
Излучатель и приёмник не соединяются между собой: каждый кабель удлиняется до 30 м специальными удлинителями ZX-XGC□A (обычный кабель) или ZX-XGC□R (гибкий) длиной 1, 2, 5, 8 и 20 м, не больше двух на линию. Блок ZX-GIF11 или ZX-GIF41 даёт RS-232C и 12-битный двоичный выход, в наборе ZX-GIF11A и ZX-GIF41A к нему прилагается программа настройки; сама программа Smart Monitor GT — ZX-GSW11. Два контроллера через вычислительный блок ZX-CAL2 считают разность, сумму и ширину (A−B, A+B). Исполнения с индексом -N (ZX-GT28S11-N, ZX-GTC11-N и другие) описаны отдельным даташитом.
Документы
Характеристики — по даташиту OMRON Smart Sensor Wide Laser Beam Measurement Sensor ZX-GT (CSM_ZX-GT_DS_E_1_5, на английском). Режимы измерения и настройка — в руководстве ZX-GT Series User’s Manual (Cat. No. Z263-E1-05); у OMRON есть и русское руководство (Cat. No. Z263-RU2-01). Исполнения -N — даташит ZX-GT□-N (CSM_ZX-GT_-N_DS_E_1_1).
