Серия конфокальных датчиков ZW
Документация
Цена: Под заказ

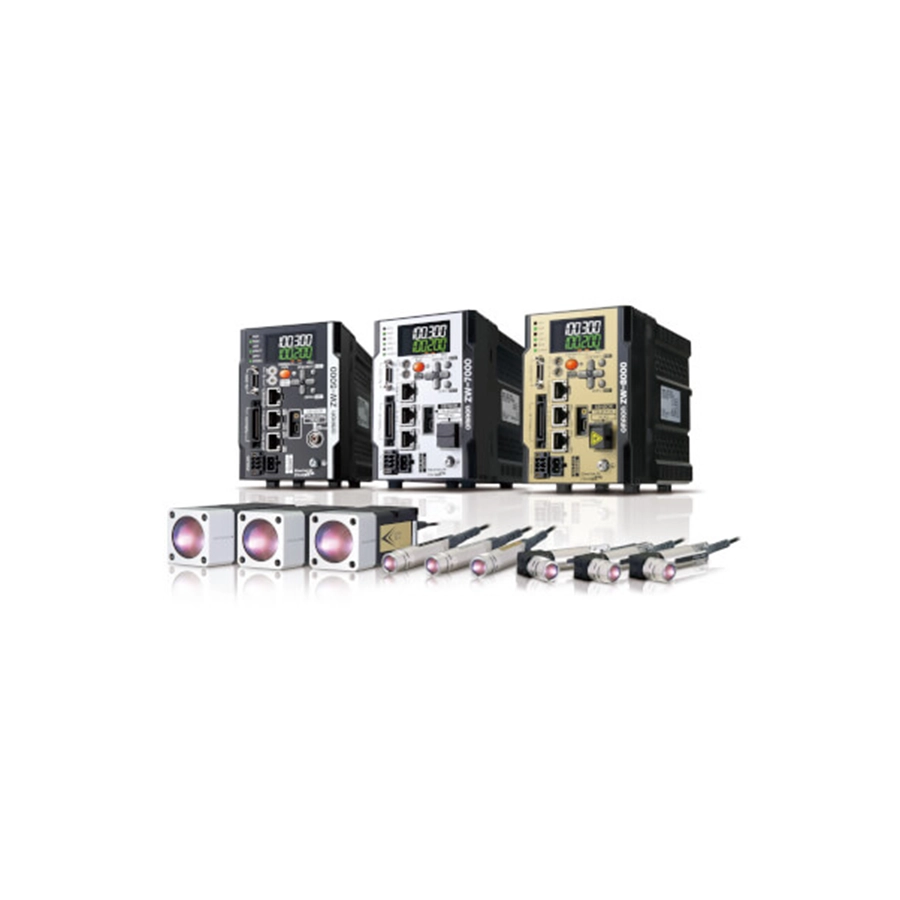

Конфокальный датчик перемещения OMRON с волоконной головкой: пятно от 4 мкм, разрешение 0,25 мкм, цикл от 20 мкс. Серия ZW — три контроллера с EtherCAT и свои к каждому головки: ZW-8000T с самым малым пятном, ZW-7000T с самым коротким циклом и ZW-5000T, к которому подходят ещё компактные головки ZW-SQ. Головка соединяется с контроллером оптическим кабелем; контроллер умеет режимы для зеркальной, обычной и шероховатой поверхности и толщину прозрачного объекта. По описанию серии OMRON Europe принцип основан на белом свете и подходит для стекла, металла, пластика и поверхностей почти любой формы.
Лазерные датчики раздела: датчики расстояния ZS-HL и ZX2, профильный ZG2. Все серии — в разделе «Измерительные датчики».
Характеристики
| Головки | прямоугольные ZW-S□010, S□020, S□030 — 10 ± 0,5, 20 ± 1, 30 ± 2 мм, у ZW-7000 ещё ZW-S7040 — 40 ± 3 мм; «ручки» прямые ZW-SP□007, SP□010 и угловые ZW-SPR□007, SPR□010 — 7 ± 0,3 и 10 ± 0,7 мм; □ — 80, 70 или 50 по контроллеру |
|---|---|
| Диаметр пятна | ZW-8000: 4–11 мкм; ZW-5000: 9–20 мкм; ZW-7000: 50–190 мкм |
| Статическое разрешение | 0,25 мкм — одинаково для всех головок |
| Линейность | от ±0,3 мкм (ZW-S8010, ZW-SP8007) до ±3,0 мкм (ZW-S7040) — на зеркальной поверхности |
| Цикл измерения | ZW-8000T: 60–7500 мкс; ZW-7000T: 20–400 мкс; ZW-5000T: 80–1600 мкс |
| Головки ZW-SQ (для ZW-5000T) | прямые ZW-SQ5007, SQ5020, SQ5030, SQ5040 и угловые ZW-SQR5007, SQR5020, SQR5040 — 7 ± 0,3, 20 ± 1, 30 ± 3, 40 ± 6 мм; пятно 18–80 мкм; корпус 24 × 24 мм, 105 г, без электронных деталей |
| Оптический кабель головки | 0,3 или 2 м, стойкий к изгибу, радиус изгиба от 20 мм; удлинители 2–30 м (ZW-XF80□□R, ZW-XF70□□R, ZW-XF50□□R) |
| Головки: условия | работа 0…50 °C, хранение −15…60 °C; IP40; засветка до 30 000 лк на объекте |
| Связь контроллера | EtherCAT; Ethernet 100BASE-TX/10BASE-T — TCP/UDP и EtherNet/IP; RS-232C до 115 200 бит/с |
| Выходы | аналоговый −10…+10 В (100 Ом) или 4–20 мА (до 300 Ом); по 32-контактному разъёму — HIGH, PASS, LOW, готовность, тревога и другие, до 50 мА; входы 24 В DC |
| Функции | высота, толщина прозрачного объекта, вычисления; до 4 задач в банке; банков до 8 (обычный режим) или до 32 (режим оценки); фильтры, удержание, запись измерений |
| Питание контроллера | 21,6–26,4 В DC |
| Контроллер: условия | работа 0…40 °C, хранение −15…60 °C; IP20; корпус из поликарбоната |
Подключение и настройка
Контроллер настраивается в Sysmac Studio (версия 1.22 и новее) — полной редакцией или ограниченной лицензией Measurement Sensor Edition (SYSMAC-ME001L, SYSMAC-ME003L), которая ставится с носителя полной. В комплект контроллера входят параллельный кабель ZW-XCP2E и очистители разъёма волокна ZW-XCL; кабели RS-232C — ZW-XRS2 к компьютеру и ZW-XPT2 к ПЛК или панели. С удлинителем волокна длиной от 2 м (ZW-8000), от 10 м (ZW-7000) или от 5 м (ZW-5000) диапазон настройки цикла меняется — подробности в руководстве Z362.
