Лазерный измерительный датчик ZX2
Документация
Цена: Под заказ

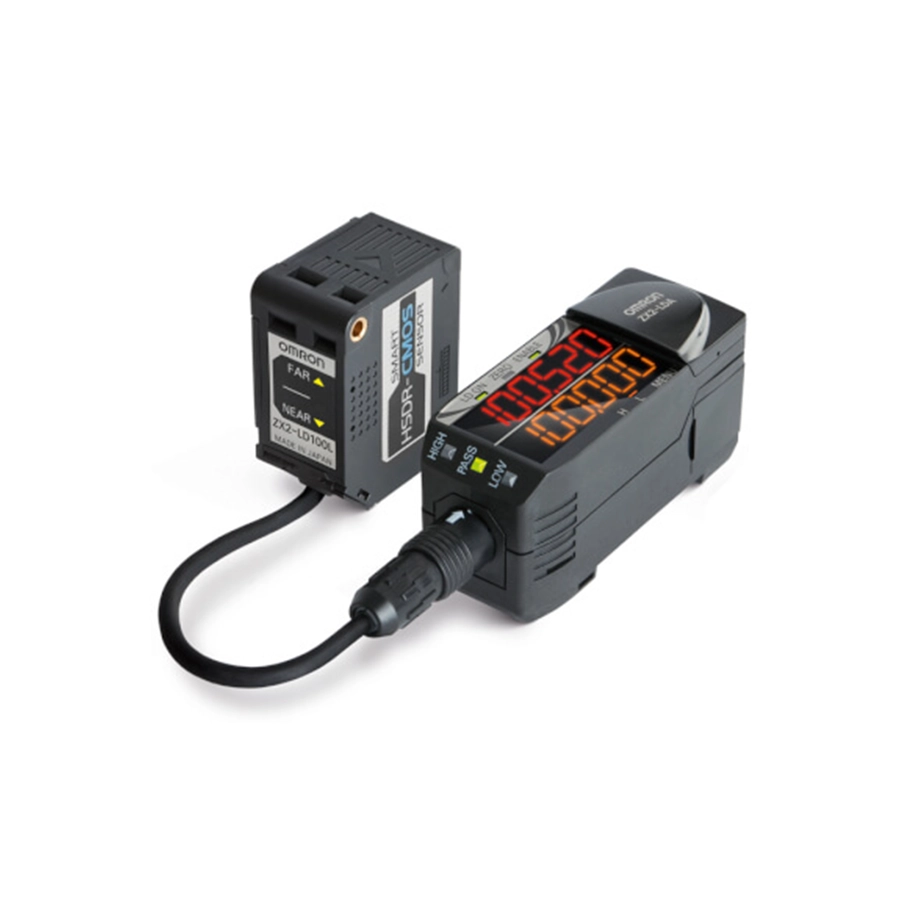

Выносная лазерная головка OMRON и отдельный усилитель: расстояние 50 или 100 мм, разрешение 1,5 и 5 мкм, головка IP67. В ZX2 пять головок с КМОП-приёмником: на диффузное отражение с точечным или полосовым лучом и одна на зеркальное отражение, рассчитанная, по даташиту, на измерение пластин (wafer). Головка соединяется с усилителем ZX2-LDA11 (NPN) или ZX2-LDA41 (PNP) робот-кабелем; настройка — кнопкой Smart Tuning, надписи на 11-сегментном индикаторе усилителя читаются без справочника.
Лазер и усилитель в одном корпусе — у ZX1, лазерные головки на отражение и на просвет — ZX-L, разрешение до 0,25 мкм и расстояние до 1500 мм — ZS-HL. Все серии — в разделе «Измерительные датчики».
Характеристики
| Головки | ZX2-LD50L (полоса) и ZX2-LD50 (точка) — 50 ± 10 мм; ZX2-LD100L и ZX2-LD100 — 100 ± 35 мм; ZX2-LD50V (точка, зеркальное отражение) — 48 ± 5 мм |
|---|---|
| Разрешение | 1,5 мкм (LD50L, LD50, LD50V), 5 мкм (LD100L, LD100) |
| Размер луча | около 60 мкм × 2,6 мм и ∅60 мкм (LD50L, LD50); около 110 мкм × 2,7 мм и ∅110 мкм (LD100L, LD100); ∅60 мкм (LD50V) |
| Линейность | полосовой луч ±0,05 %, точечный ±0,1 % полной шкалы (на 40–50 мм у LD50, на 65–100 мм у LD100); LD50V — ±0,3 % во всём диапазоне |
| Температурный дрейф | 0,02 % полной шкалы на °C, у LD50V — 0,06 % |
| Источник света | видимый полупроводниковый лазер 660 нм, до 1 мВт (у LD50V до 0,24 мВт), класс 1 (JIS, IEC/EN, FDA, GB/T) |
| Внешняя засветка | до 10 000 лк, лампа накаливания |
| Головка | IP67; корпус PBT, окно — стекло; кабель 0,5 м с разъёмом; масса около 75 г |
| Усилитель | период измерения от 30 мкс; время отклика — от 60 мкс до 500 мс на выбор; четыре банка настроек |
| Выходы | аналоговый — 4–20 мА (до 300 Ом) или ±5 В либо 1–5 В; HIGH, PASS, LOW и выход ошибки — открытый коллектор NPN или PNP, 30 В, до 50 мА |
| Входы | выключение лазера, обнуление, синхронизация, сброс, выбор банка |
| Питание | 10–30 В DC; до 3000 мВт — 125 мА при 24 В, 250 мА при 12 В |
| Температура | работа 0…50 °C, хранение −15…70 °C |
Принадлежности
Удлинители головки — ZX2-XC1R, ZX2-XC4R, ZX2-XC9R и ZX2-XC20R (1, 4, 9 и 20 м); соединять их между собой нельзя. Кронштейн E39-L178 — для ZX2-LD50V, ZX2-LD50L и ZX2-LD50, E39-L179 — для ZX2-LD100L и ZX2-LD100. Вычислительный блок ZX2-CAL между двумя усилителями даёт режимы толщины и разности, через него же до пяти усилителей не мешают друг другу. Связь с компьютером по RS-232C — блок ZX2-SF11. На объектах с высокой отражающей способностью возможны ложные срабатывания за пределами диапазона.
Документы
Характеристики — по даташиту OMRON Smart Sensors Laser Sensors CMOS Type ZX2 (CSM_ZX2_DS_E_6_7, на английском); все функции усилителя — в руководстве Smart Sensors ZX2 Series User’s Manual (Cat. No. Z310-E1-11).
