Микропроцессорный контактный датчик ZX-T
Документация
Цена: Под заказ

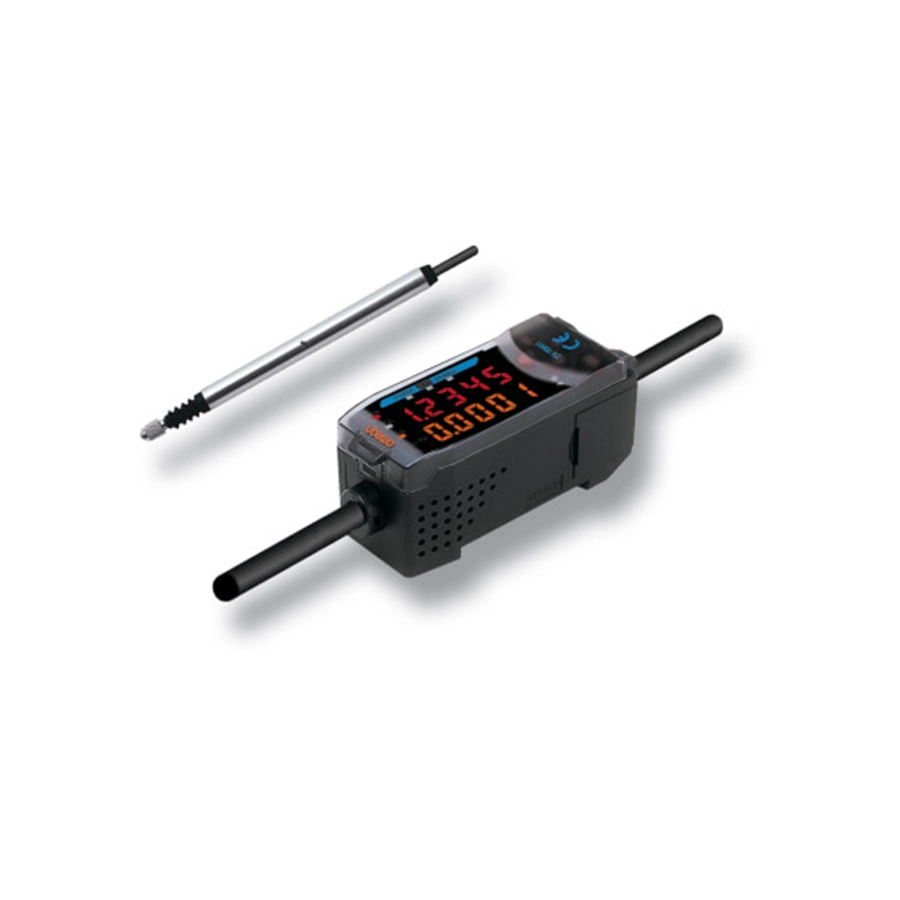

Контактный датчик перемещения OMRON: щуп касается детали и измеряет смещение до 10 мм с разрешением от 0,1 мкм. Комплект ZX-T — головка со щупом, предусилитель на кабеле и усилитель ZX-TDA11 (NPN) или ZX-TDA41 (PNP) с дисплеем, аналоговым выходом и тремя порогами. По описанию OMRON Europe контактное измерение выбирают, когда на детали масляные отложения или микроструктура поверхности; для автоматического контроля есть головки с пневматическим отводом щупа.
Без касания металл измеряет индуктивный ZX-E, а расстояние до поверхности — лазерный ZX-L; вычислительный блок ZX-CAL2 у них тот же, но усилители ZX-T с усилителями ZX-E и ZX-L даташит соединять запрещает. Все серии — в разделе «Измерительные датчики».
Характеристики
| Головки ∅6 мм | ZX-TDS01T — короткая, 1 мм; ZX-TDS04T — стандартная, 4 мм; ZX-TDS04T-L — с малым усилием, 4 мм |
|---|---|
| Головки ∅8 мм | ZX-TDS10T — стандартная; ZX-TDS10T-V — с отводом щупа вакуумом; ZX-TDS10T-L — со сверхмалым усилием; ZX-TDS10T-VL — с отводом вакуумом и прижимом воздухом; все на 10 мм |
| Полный ход щупа | около 1,5 мм (TDS01T), около 5 мм (TDS04T), 10,5 мм (TDS10T) |
| Разрешение | 0,1 мкм у головок ∅6 мм; 0,4 мкм у головок ∅8 мм (разброс ±3σ при усреднении 1024, наименьшее читаемое значение — 1 мкм) |
| Линейность | 0,5 % полной шкалы |
| Усилие измерения | около 0,7 Н (TDS01T, TDS04T, TDS10T), 0,25 Н (TDS04T-L), 0,6 Н (TDS10T-V), 0,065 Н (TDS10T-L), 0,09–1,41 Н (TDS10T-VL) |
| Давление воздуха | TDS10T-V: вакуум −0,55…−0,70 бар; TDS10T-VL: вакуум −0,22…−0,5 бар, прижим 0,125–2 бар |
| Степень защиты головки | IP67 (TDS01T, TDS04T), IP54 (TDS04T-L), IP65 (TDS10T, TDS10T-V), IP50 (TDS10T-L, TDS10T-VL); предусилитель длинноходовых — IP40 |
| Механический ресурс | не менее 10 000 000 срабатываний |
| Материал | головка — нержавеющая сталь, предусилитель — поликарбонат |
| Усилитель | период измерения 1 мс; усреднение 1, 16, 32, 64, 128, 256, 512 или 1024 измерения |
| Выходы | линейный — 4–20 мА (до 300 Ом) или ±4 В, также ±5 В и 1–5 В; HIGH, PASS, LOW — открытый коллектор, 30 В, до 30 мА |
| Входы | обнуление, синхронизация, сброс, удержание результата |
| Питание усилителя | 12–24 В DC ±10 %, до 140 мА с головкой |
| Температура | работа 0…50 °C; хранение головок −15…60 °C (∅6 мм) и −10…60 °C (∅8 мм) |
Монтаж и принадлежности
Кронштейн предусилителя ZX-XBT1 идёт с головкой, ZX-XBT2 — для DIN-рейки; ZX-TDS10T комплектуется угловым переходником. Головки ZX-TDS10T-L и ZX-TDS10T-VL ставятся только щупом вниз; у остальных при горизонтальном или обращённом вверх щупе усилие измерения меньше. Кабель между головкой и усилителем удлиняют на 1, 4 или 8 м (ZX-XC1A, ZX-XC4A, ZX-XC8A, робот-кабели ZX-XC□R). Среди функций усилителя — сигнал о превышении усилия нажатия; блок ZX-CAL2 даёт разность и сумму двух каналов, ZX-SF11 — связь с компьютером по RS-232C.
Документы
Характеристики — по даташиту OMRON Smart Sensors (High-precision Contact Type) ZX Series (ZX-T) (Cat. No. E345-E1-05, на английском); подключение и настройка — в руководстве ZX-T Operation Manual (Cat. No. E346-E1-06). Назначение серии — по странице ZX-T OMRON Europe.
