MY2-GS AC24
Цена: Под заказ

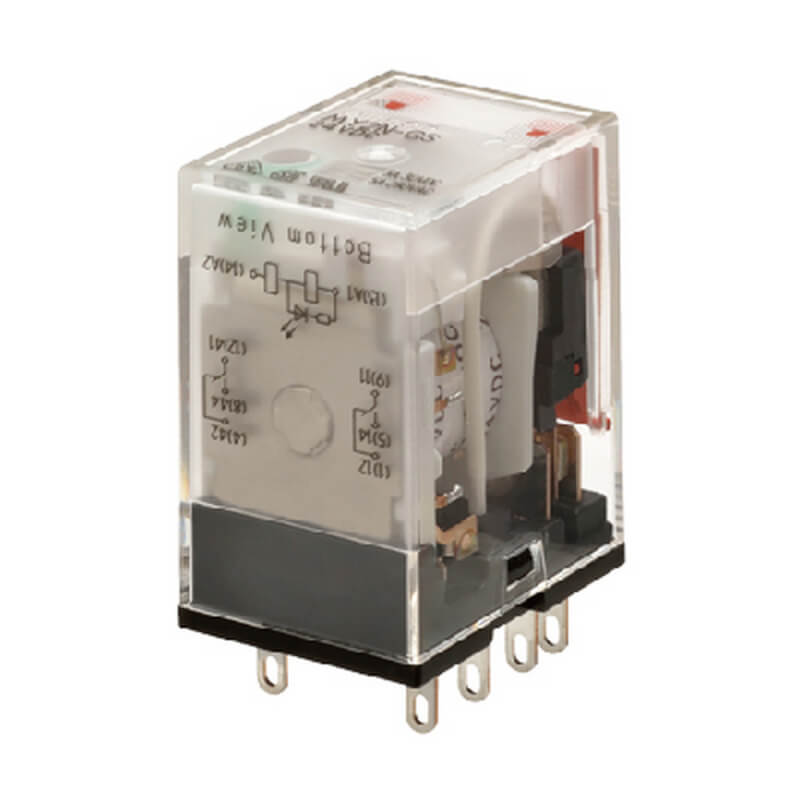

Механические указатели положения контактов по обе стороны корпуса есть у реле OMRON MY2-GS AC24 линейки MY-GS, а светодиода у этого исполнения нет; катушка — на 24 В переменного тока. У реле два переключающих контакта (DPDT) из серебра с номинальной активной нагрузкой 7 А при 250 В AC и при 30 В DC и длительным током 7 А при 40 °C окружающей среды (при 70 °C — 5 А).
MY2-GS с другой катушкой: 12 В AC, 110/120 В AC, 220/240 В AC, 12 В DC, 24 В DC, 100/110 В DC. С тем же напряжением катушки, 24 В AC: MY2 AC24 (S), MY2IN AC24 (S), MY2IN-GS AC24, MY2-GS-R AC24. Все исполнения и как выбрать — в разделе MY2.
Характеристики
| Контакты | 2 переключающих (DPDT), одинарные, серебро (Ag) |
|---|---|
| Номинальная активная нагрузка | 7 А при 250 В AC и 7 А при 30 В DC — 120 000 циклов; 5 А при 220 В AC и 5 А при 24 В DC — 500 000 циклов |
| Номинальная индуктивная нагрузка (cos φ = 0,4; L/R = 7 мс) | 2 А при 220 В AC и 2 А при 24 В DC — 500 000 циклов |
| Условия испытания ресурса | 2400 переключений в час, 23 °C, коэффициент заполнения 33 % |
| Длительный ток | 7 А при 40 °C окружающей среды, при 70 °C — 5 А |
| Наибольшее напряжение на контактах | 250 В AC; 220 В DC |
| Наибольший ток контактов | 7 А при 40 °C окружающей среды, при 70 °C — 5 А |
| Наибольшая коммутируемая мощность | 1750 ВА и 210 Вт на активной нагрузке; 440 ВА и 48 Вт на индуктивной |
| Минимальная нагрузка (справочно) | 1 мА при 5 В DC; фактический предел зависит от частоты переключений, среды и требуемой надёжности |
| Сопротивление контактов | не более 100 мОм (1 А при 5 В DC, по падению напряжения) |
| Напряжение катушки | 24 В AC |
| Номинальный ток катушки | 53,8 мА при 50 Гц, 46 мА при 60 Гц (допуск +15/−20 %) |
| Сопротивление катушки | 180 Ом (справочно, при 60 Гц) |
| Индуктивность катушки | 0,69 Гн при отпущенном якоре, 1,3 Гн при притянутом (справочно, при 60 Гц) |
| Потребляемая мощность | около 0,9–1,3 ВА при 60 Гц |
| Напряжение срабатывания и отпускания | срабатывание — не более 80 %, отпускание — не менее 30 % номинального |
| Наибольшее напряжение на катушке | 110 % номинального (при 23 °C окружающей среды) |
| Время срабатывания и отпускания | не более 20 мс (без учёта дребезга) |
| Частота переключений | до 18 000 в час без нагрузки, до 2400 в час под номинальной нагрузкой |
| Механическая износостойкость | 50 млн циклов (18 000 переключений в час) |
| Сопротивление изоляции | не менее 1000 МОм при 500 В DC |
| Электрическая прочность изоляции | 2000 В AC 50/60 Гц в течение 1 мин между катушкой и контактами и между контактами разных полюсов; 1000 В AC — между контактами одного полюса |
| Вибростойкость | 10–55–10 Гц, двойная амплитуда 1,0 мм, без разрушения и ложного срабатывания |
| Ударостойкость | 1000 м/с² (около 100 G) без разрушения, 200 м/с² (около 20 G) без ложного срабатывания |
| Температура окружающей среды | от −55 до +70 °C, без обледенения и конденсата |
| Относительная влажность | 5–85 % |
| Индикация | механические указатели положения контактов, слева и справа |
| Полярность катушки | нет |
| Выводы | 8 штырей шириной 2,6 мм, под розетку |
| Размеры | корпус не более 21,5 × 28 мм, длина не более 36 мм без выводов; длина выводов — 6,4 мм |
| Масса | около 35 г |
| Сертификация | UL 508, CSA C22.2 No. 14, VDE (EN 61810-1), CQC (GB/T 21711.1) |
Монтаж и подключение
Реле ставят в розетку; розетки — по даташиту CSM_MY-GS_DS_E_5_3. Спереди панели, на DIN-рейку или винтами: PYFZ-08-E (винты M3, защита от прикосновения; 10 А), PYF08A-N (винты M3, защита от прикосновения; 7 А, до +55 °C, выше +40 °C ток снижают до 60 %) — фиксатор PYC-A1; PYF-08-PU (зажимы Push-In Plus, реле держит рычаг извлечения розетки; 10 А до +55 °C, при +70 °C — 7 А). Для печатной платы — PY08-02 (7 А), фиксатор PYC-P. У розеток с защитой от прикосновения круглые наконечники не применяют — только вилочные или гильзы.
Для редкого переключения малых нагрузок OMRON рекомендует реле MY4Z-CBG: у стандартных реле MY контакты в таком режиме могут со временем перестать надёжно замыкать.
Документы
Исполнение MY2-GS с катушкой 24 В AC есть в перечне брошюры OMRON Miniature Power Relays MY-GS (Cat. No. J196-E1-03, на английском). Характеристики в таблице и розетки — по даташиту OMRON MY-GS CSM_MY-GS_DS_E_5_3 (2021); в брошюре ряд розеток другой: вместо PYFZ-08-E там PYF08A-E, длительного тока розеток нет. В нынешней редакции даташита MY-GS, CSM_MY-GS_DS_E_10_1, описаны уже реле MY-GS-R с номиналом 10 А.
