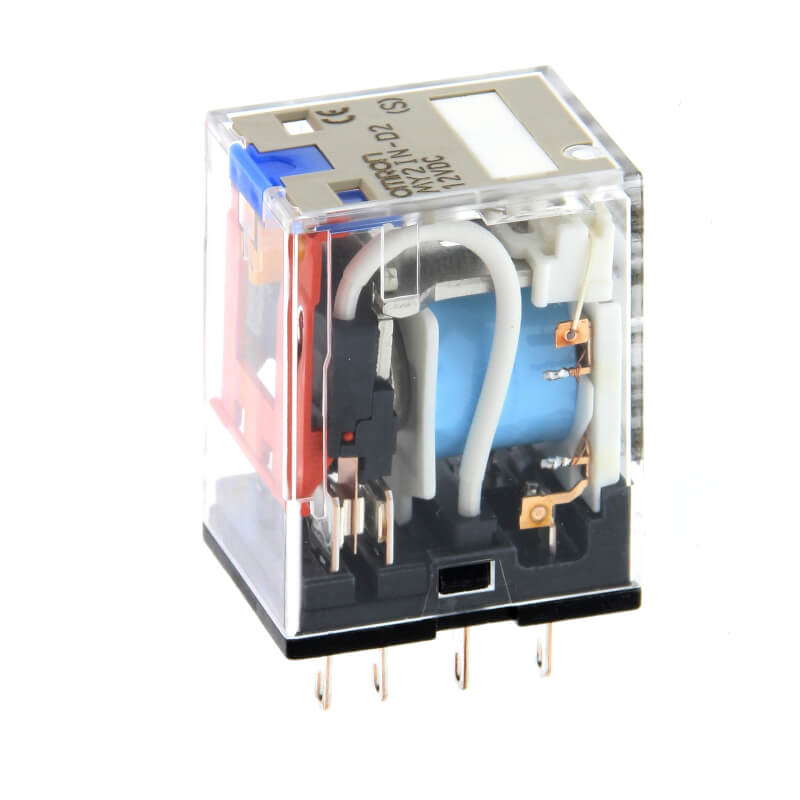

MY2IN DC100/110 (S)
Цена: Под заказ
Светодиодный индикатор и кнопка проверки с фиксацией отличают реле OMRON MY2IN DC100/110 (S) от стандартного MY2(S) с катушкой на то же напряжение — 100/110 В постоянного тока. Контакты — как у MY2(S): два переключающих контакта (DPDT) из серебра с номинальной активной нагрузкой 5 А при 250 В AC и при 30 В DC и длительным током 10 А (не больше длительного тока розетки, при 70 °C — 7 А).
MY2IN(S) с другой катушкой: 12 В AC, 24 В AC, 48/50 В AC, 110/120 В AC, 220/240 В AC, 12 В DC, 24 В DC, 48 В DC. С тем же напряжением катушки, 100/110 В DC: MY2 DC100/110 (S), MY2-GS DC100/110, MY2IN-GS DC100/110, MY2-GS-R DC100/110, MY2IN-D2-GS-R DC100/110, MY2IN-D1-GS-R DC100/110. Все исполнения и как выбрать — в разделе MY2.
Характеристики
| Контакты | 2 переключающих (DPDT), серебро (Ag) |
|---|---|
| Номинальная активная нагрузка | 5 А при 250 В AC; 5 А при 30 В DC |
| Номинальная индуктивная нагрузка (cos φ = 0,4; L/R = 7 мс) | 2 А при 250 В AC; 2 А при 30 В DC |
| Длительный ток | 10 А, но не больше длительного тока розетки; при 70 °C — 7 А |
| Наибольшее напряжение на контактах | 250 В AC; 125 В DC |
| Наибольший ток контактов | 10 А |
| Уровень отказов (справочно) | 1 мА при 5 В DC |
| Сопротивление контактов | не более 100 мОм |
| Напряжение катушки | 100/110 В DC |
| Номинальный ток катушки | 9,0/9,9 мА (допуск +15/−20 %) |
| Сопротивление катушки | 11 100 Ом ±15 % |
| Индуктивность катушки (справочно) | 45,60 Гн при отпущенном якоре, 86,2 Гн при притянутом |
| Потребляемая мощность | около 0,9 Вт |
| Напряжение срабатывания и отпускания | срабатывание — не более 80 %, отпускание — не менее 10 % номинального |
| Наибольшее напряжение на катушке | 110 % номинального |
| Время срабатывания и отпускания | не более 20 мс |
| Частота переключений | до 18 000 в час без нагрузки, до 1800 в час под номинальной нагрузкой |
| Механическая износостойкость | не менее 100 млн циклов |
| Электрическая износостойкость | не менее 500 000 циклов (1800 в час, номинальная нагрузка) |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Электрическая прочность изоляции | 2000 В AC 50/60 Гц в течение 1 мин; 1000 В AC — между контактами одного полюса |
| Вибростойкость | 10–55–10 Гц, амплитуда 0,5 мм (двойная — 1,0 мм), без разрушения и ложного срабатывания |
| Ударостойкость | 1000 м/с² без разрушения, 200 м/с² без ложного срабатывания |
| Температура окружающей среды | от −55 до +70 °C, без обледенения |
| Относительная влажность | 5–85 % |
| Индикация | светодиодный индикатор |
| Кнопка проверки | с фиксацией; не менее 100 переключений |
| Полярность катушки | проверять при подключении: так даташит J224 требует от исполнений с индикатором на постоянном токе |
| Выводы | 8 штырей шириной 2,6 мм, под розетку или под пайку |
| Размеры | корпус не более 21,5 × 28 мм, длина не более 36 мм без выводов; длина выводов — 6,4 мм |
| Масса | около 35 г |
| Сертификация | UL 508, CSA C22.2 No. 14, VDE (EN 61810-1), Lloyd’s Register |
Монтаж и подключение
Выводы реле — под розетку или под пайку. Розетки спереди панели, на DIN-рейку или винтами: PYF-08-PU (зажимы Push-In Plus, реле держит рычаг извлечения; 10 А), PYFZ-08-E и PYFZ-08 (винтовые, 10 А), PYF08A-N (винтовая, 7 А, до +55 °C; выше +40 °C ток снижают до 60 %), PYF14-ESN-B и PYF14-ESS-B (зажимы Rise-Up, фиксатор PYC-35-B). Сзади панели: PY08 (под пайку), PY08QN и PY08QN2 (под накрутку, выводы 25 и 20 мм), PY08-02 (для печатной платы); у PY08, PY08QN и PY08-02 длительный ток 7 А, у PY08-Y1, PY08QN-Y1 и PY08QN2-Y1 фиксатор в комплекте. Фиксатор реле PYC-E1 — к винтовым розеткам спереди панели (с PYC-A1 кнопка проверки блокируется), PYC-P — к розеткам сзади; в розетке PY08-02 с фиксатором PYC-P кнопка проверки не работает. Длительный ток реле не должен превышать длительный ток розетки.
Кнопку проверки переключают при снятом питании и после использования возвращают в исходное положение; как выключатель её не используют.
Для редкого переключения малых нагрузок OMRON рекомендует реле MY4Z-CBG: у стандартных реле MY контакты в таком режиме могут со временем перестать надёжно замыкать.
Документы
Характеристики, чертёж и розетки — даташит OMRON Miniature Power Relays MY(S) (Cat. No. J224-E1-10, на английском).
