Система технического зрения FZ5
Документация
Руководство по оборудованию OMRON FZ5 Series Hardware Setup Manual Z423-E1-02 (PDF, на английском)
Руководство пользователя OMRON FZ5 Series Vision System Z421-E1-02 (PDF, на английском)
Инструкция по установке OMRON FZ5 Series 9307999-4A (PDF, на английском)
Руководство по подключению OMRON CJ-series EtherNet/IP — FZ5 Series P588-E1-02 (PDF, на английском)
Цена: Под заказ

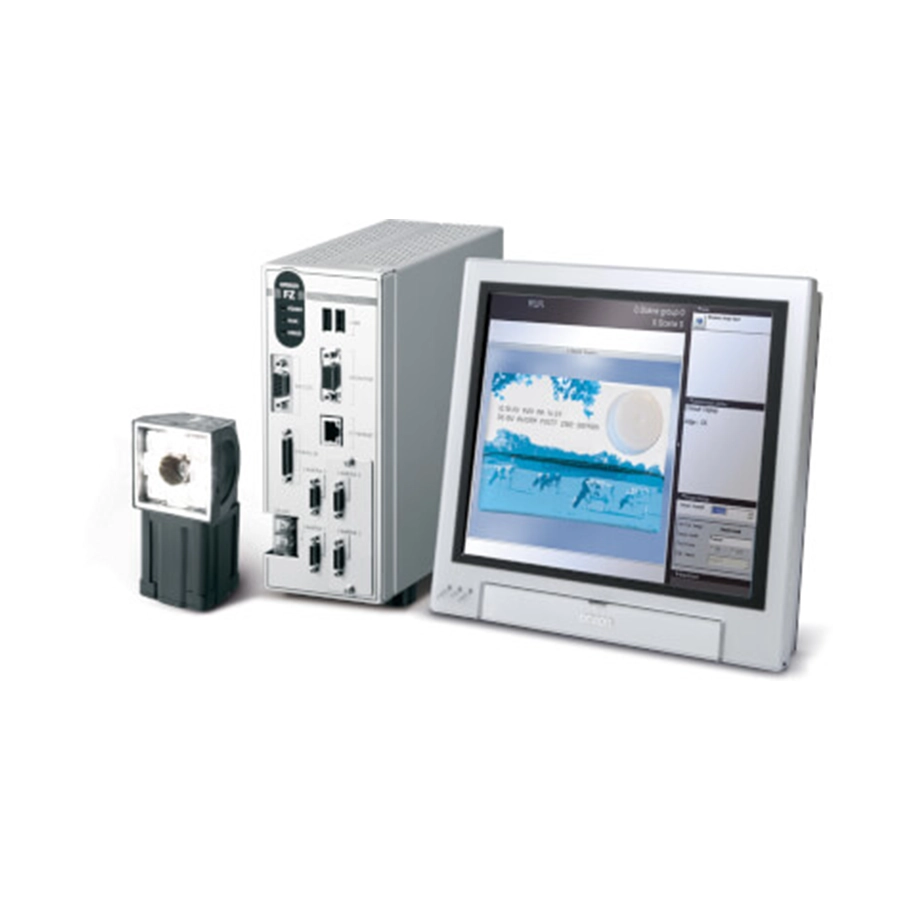

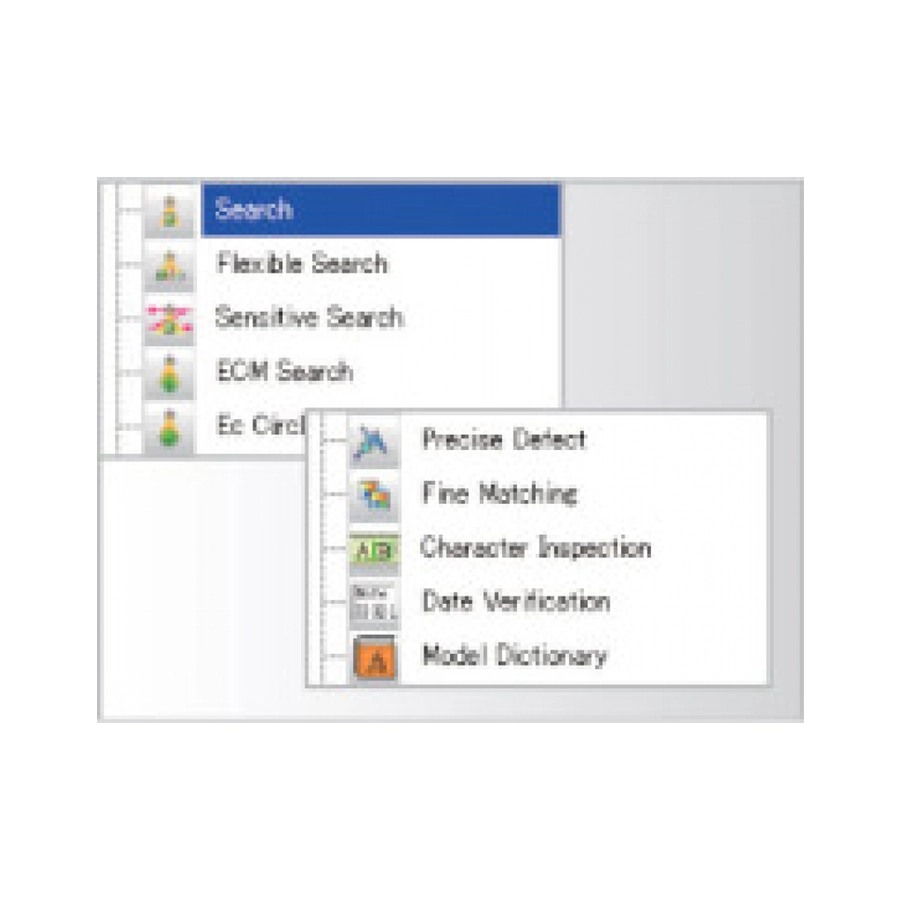

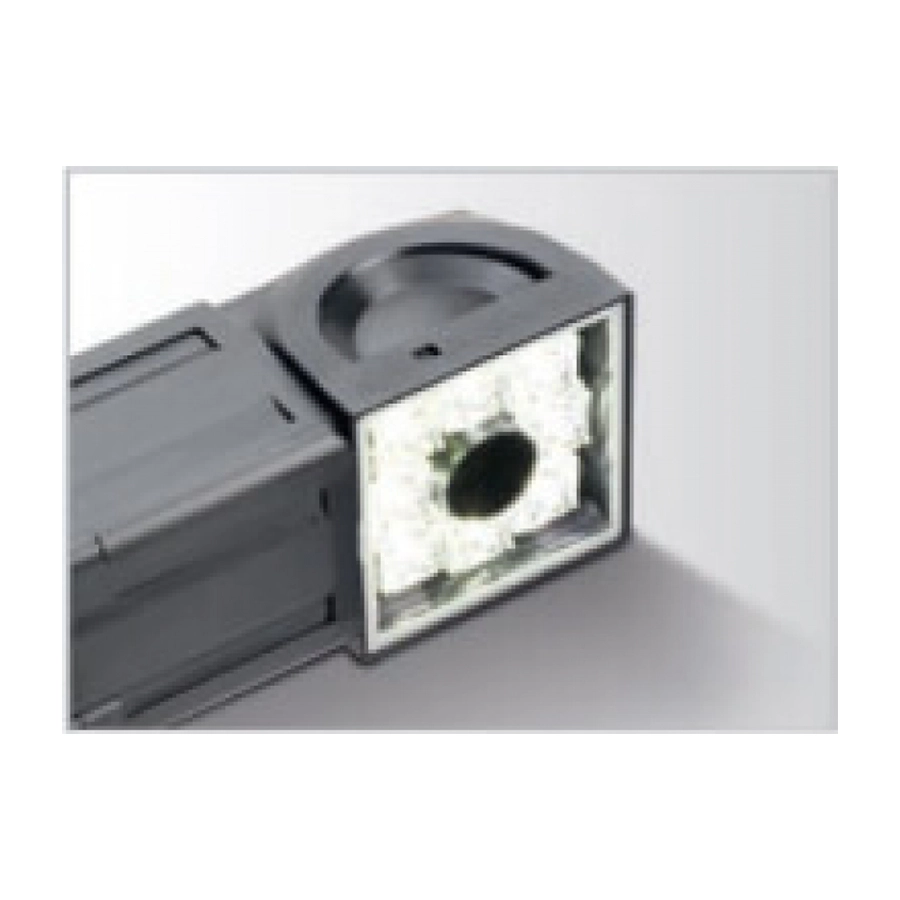

Контроллеры FZ5 для камер FZ-S выпускаются в двух видах: с жидкокристаллическим дисплеем в корпусе и коробочные FZ5-L. С дисплеем — стандартные FZ5-600 и FZ5-800 и скоростные FZ5-1100 и FZ5-1200; к коробочному FZ5-L монитор подключают через аналоговый RGB-выход, а управляют им мышью. Любой контроллер серии ведёт две камеры или, с суффиксом -10, четыре, но с камерами на 5 Мп FZ5-600, FZ5-800 и FZ5-L ведут не больше двух; последняя цифра номера 5 (FZ5-605, FZ5-L355) означает выходы PNP, 0 — NPN. Камеры FZ-S подключаются все, камеры FH-S — нет. Порядок обработки собирают в редакторе потока, сцен — 128, а результат передаётся через параллельные выходы, RS-232C, Ethernet и EtherNet/IP; PROFINET и EtherCAT у FZ5 нет. По руководству OMRON среди FZ5 быстрее всех FZ5-1200, за ним FZ5-800, FZ5-1100 и FZ5-600, медленнее всех — FZ5-L.

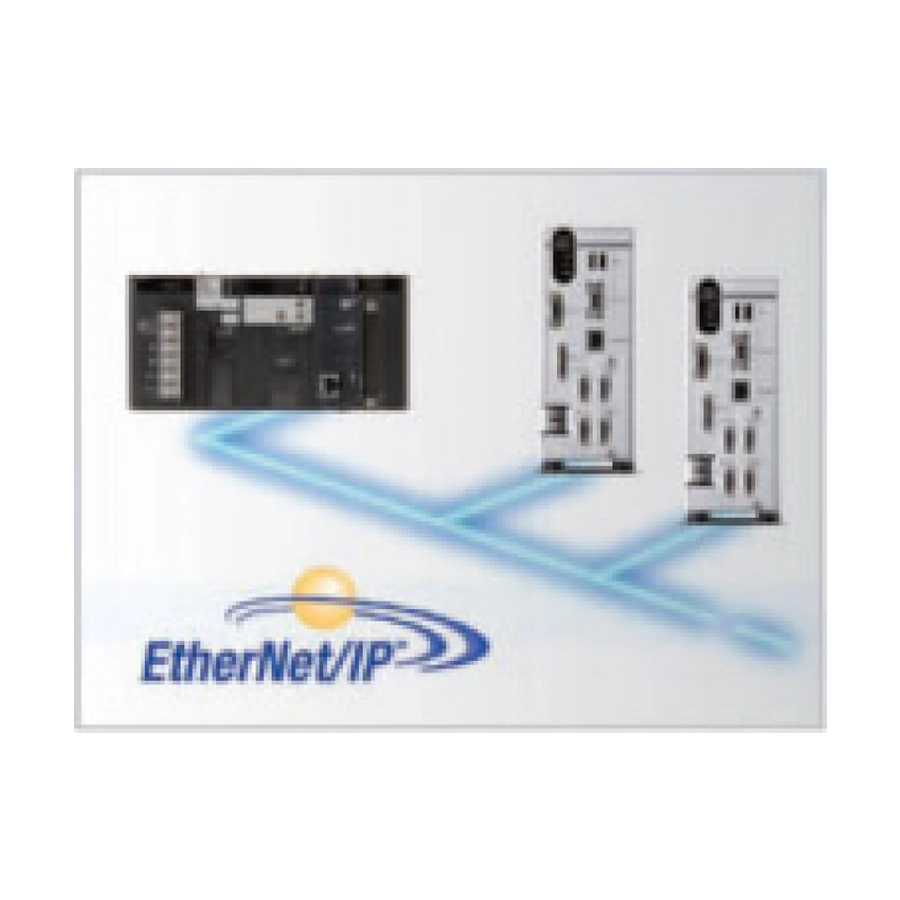

Больше камер, до 20,4 Мп, и связь по EtherCAT и PROFINET дают контроллеры FH; смарт-камеры OMRON без отдельного контроллера — FQ2 и FHV7. Подключение FZ5 по EtherNet/IP OMRON показывает на ПЛК CJ2M; весь раздел — «Системы технического зрения».
Характеристики
Контроллеры
| FZ5-600 | стандартный, с дисплеем; без многолинейного запуска (Multi-line random-trigger); 13 входов и 26 выходов; меню на японском, английском и китайском (упрощённом и традиционном) |
|---|---|
| FZ5-800 | стандартный, с дисплеем; многолинейный запуск — до двух линий; 13/26 входов и выходов, в режиме двух линий — 17/29; девять языков меню |
| FZ5-1100 | скоростной, с дисплеем |
| FZ5-1200 | скоростной, с дисплеем; до двух линий многолинейного запуска; 13 входов и 26 выходов; девять языков меню |
| FZ5-L350, FZ5-L355 | коробочный, стандартный; без многолинейного запуска и параллельной обработки; 11 входов и 26 выходов; RS-232C; два порта USB 2.0; вентилятора нет, работа до +50 °C; корпус из стали 209 × 80 × 182,3 мм (высота — с резиновыми ножками), масса — примерно 1,8 кг |
Общее для FZ5-600…FZ5-1200
| Режимы | Non-stop adjustment, Double Speed Multi-input и стандартный; параллельная обработка — у FZ5-1200, у FZ5-600 и FZ5-800 её нет |
|---|---|
| Связь | RS-232C/422 — один порт; Ethernet 1000BASE-T, обмен по TCP/UDP без протокола; EtherNet/IP (target); входа энкодера нет |
| Порты | аналоговый RGB-выход — у FZ5-600 и FZ5-800 он для обслуживания; четыре порта USB 2.0 с питанием 5 В; мышь USB без драйвера |
| Питание | 20,4–26,4 В DC; FZ5-1200 берёт до 3,7 А с двумя камерами и до 4,9 А с четырьмя, а когда к нему подключён контроллер подсветки — соответственно 5,0 и 7,5 А |
| Охлаждение и среда | встроенный вентилятор: на малых оборотах — работа при 0…+45 °C, на больших — при 0…+50 °C; хранение −20…+65 °C; 35–85 % RH без конденсата; IP20 |
| Корпус | 260 × 308 мм, толщина 83 мм на две камеры и 104 мм на четыре; 3,2 и 3,4 кг; пластик ABS |
Документы
Характеристики FZ5 OMRON даёт в руководствах на английском: Hardware Setup Manual Z423-E1-02 — характеристики, размеры и подключение контроллеров — и User’s Manual Z421-E1-02 — работа с системой и сравнение контроллеров FH и FZ5. Установку описывает инструкция 9307999-4A, подключение к ПЛК CJ через EtherNet/IP — руководство P588-E1-02. Все четыре файла — в «Документации» карточки. Слов Xpectia и Lite в этих документах у FZ5 нет: облегчённые контроллеры серии называются FZ5-L.
