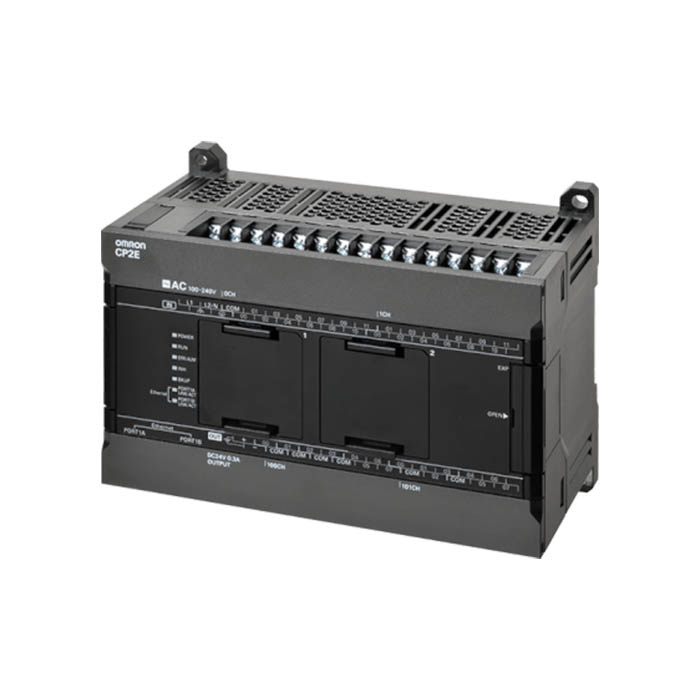

Контроллер ПЛК CP2E
Документация
Цена: Под заказ
Микро-ПЛК OMRON CP2E рассчитан на сбор данных и обмен между машинами и работает при температуре от −20 до +60 °C. Даташит P145 делит серию на три типа. E (Essential) — базовое управление: программа 4 тыс. шагов, порты USB и RS-232C, импульсных выходов и часов нет. S (Standard) — 8 тыс. шагов, добавлены порт RS-485, часы и импульсные выходы на две оси. N (Network) — 10 тыс. шагов, Ethernet (у моделей на 30–60 точек — два порта с коммутатором), позиционирование до четырёх осей с линейной интерполяцией и платы для двух или трёх последовательных портов; USB и встроенного RS-232C у N нет. Программа и настройки сохраняются во встроенной флеш-памяти без батареи; батарея CP2W-BAT02 нужна только для часов у S и N.
Компактные контроллеры линейки CP1 в разделе — CP1E, CP1L и CP1H; модули расширения CP1W подходят и к CP2E. Страница серии OMRON Europe предлагает к CP2E панели NB — раздел панелей NB. Все контроллеры — в разделе Контроллеры MAC/PLC.
Характеристики
| Встроенные точки | 14 (8 входов, 6 выходов), 20 (12/8), 30 (18/12), 40 (24/16), 60 (36/24); выходы релейные или транзисторные sinking, sourcing |
|---|---|
| Расширение | у моделей на 30, 40 и 60 точек — до 3 модулей CP1W, всего до 150, 160 и 180 точек |
| Программа и ФБ | 4, 8 и 10 тыс. шагов у E, S и N; столько же — память функциональных блоков; до 64 определений и 128 экземпляров, на ladder или ST |
| Память данных | 4, 8 и 16 тыс. слов у E, S и N |
| Инструкции | около 220; LD — 0,23 мкс, MOV — 1,76 мкс; служебная обработка 0,1, 0,15 и 0,2 мс |
| Скоростные счётчики | E, S и N на 14–20 точек: два однофазных по 100 кГц и четыре по 10 кГц; N на 30–60 точек: три по 100 кГц и три по 10 кГц; по двум фазам — до 50 кГц |
| Прерывания | до 8 входов прерывания и быстрого отклика — IN8 и IN9 только у N на 20–60 точек; импульс от 50 мкс |
| Импульсные выходы | S и N на 14–20 точек — 2 выхода, N на 30–60 точек — 4, от 1 Гц до 100 кГц, импульс и направление; только у транзисторных выходов |
| Интерполяция | линейная: до 2 осей у N на 14–20 точек, до 4 у N на 30–60 точек |
| ШИМ | 1 выход у S и N, от 2 до 32 000 Гц |
| Порты E и S | USB 2.0 (тип B, до 5 м), RS-232C (до 15 м); у S ещё RS-485 без развязки (до 50 м) |
| Ethernet у N | 100BASE-TX/10BASE-T; 1 порт у N на 14–20 точек, 2 порта с коммутатором второго уровня у N на 30–60 точек; FINS, сокеты, SNTP, клиент DNS |
| Платы у N | 1 гнездо у N на 14–20 точек, 2 у N на 30–60; платы на один порт CP1W-CIF01, CIF11, CIF12-V1, на два — CP2W-CIFD1, CIFD2, CIFD3; аналоговые CP1W-MAB221, ADB21, DAB21V |
| Протоколы порта | Host Link, 1:N NT Link, без протокола, Serial PLC Link, ведущий и ведомый Modbus-RTU |
| Часы | у S и N с батареей CP2W-BAT02; уход за месяц от −2,0 до +2,0 мин при 25 °C; у E батарею поставить нельзя |
| Питание | 100–240 В AC (85–264 В) или 24 В DC (20,4–26,4 В); до 70 ВА при 240 В AC и до 20 Вт при 24 В DC |
| Выход 24 В DC | 300 мА у моделей на 30–60 точек с питанием AC |
| Размеры (В × Г × Ш) | 90 × 80 мм, ширина 86 мм (14 и 20 точек), 130 мм (30), 150 мм (40), 195 мм (60) |
| Масса | не более 335 г (14 точек) — не более 780 г (60 точек) |
| Условия работы | от −20 до +60 °C, влажность 10–90 %; хранение от −20 до +75 °C без батареи |
Документы
Характеристики — по даташиту OMRON P145 на английском, редакция P145-E1-06 (CSM_2_7, внизу последней страницы). Обзор серии — брошюра P144-E1-02, монтаж и подключение — руководство по аппаратной части W613-E1-03. Панели NB к CP2E предлагает страница серии OMRON Europe.
