Панели оператора серии NB
NB — сенсорные панели оператора OMRON, в документах OMRON — программируемые терминалы: цветной TFT-экран от 3,5 до 10,1 дюйма на 65 536 цветов со светодиодной подсветкой, 128 МБ памяти, питание 24 В DC, лицевая часть по IP65. Экраны для них создают в программе NB-Designer — OMRON даёт её бесплатно на своих сайтах. В разделе семь моделей первого поколения, обозначения без суффикса -V1; у каждой — карточка с таблицей характеристик по даташиту OMRON V412.
Чем различаются модели
Первая часть обозначения — размер экрана: NB3Q — 3,5 дюйма на 320 × 240 точек, NB5Q — 5,6 дюйма на 320 × 234, NB7W — 7 дюймов на 800 × 480, NB10W — 10,1 дюйма на 800 × 480. Вторая — исполнение: у TW00B связь только по последовательному порту и USB-slave для ПК и принтера PictBridge, TW01B добавляет Ethernet 10/100Base-T и USB-хост для флеш-накопителя. У NB10W исполнение одно — TW01B. У NB3Q один последовательный порт COM1 (RS-232C, RS-422A или RS-485), у остальных два: COM1 RS-232C и COM2 RS-232C/422A/485.

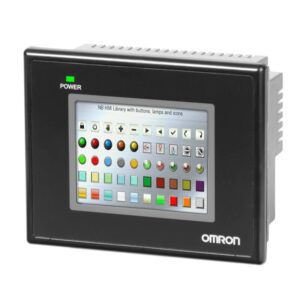

| NB3Q-TW00B | 3,5 дюйма, 320 × 240; COM1 (RS-232C/422A/485); 5 Вт; не более 300 г |
|---|---|
| NB3Q-TW01B | 3,5 дюйма, 320 × 240; COM1 (RS-232C/422A/485), Ethernet, USB-хост; 9 Вт; не более 305 г |

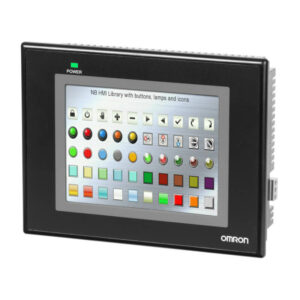

| NB5Q-TW00B | 5,6 дюйма, 320 × 234; COM1 (RS-232C), COM2 (RS-232C/422A/485); 6 Вт; не более 620 г |
| NB5Q-TW01B | 5,6 дюйма, 320 × 234; COM1 (RS-232C), COM2 (RS-232C/422A/485), Ethernet, USB-хост; 10 Вт; не более 627 г |

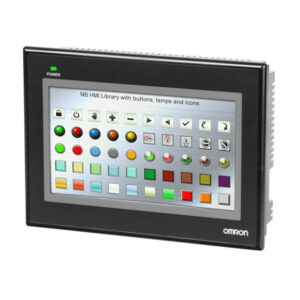

| NB7W-TW00B | 7 дюймов, 800 × 480; COM1 (RS-232C), COM2 (RS-232C/422A/485); 7 Вт; не более 710 г |
| NB7W-TW01B | 7 дюймов, 800 × 480; COM1 (RS-232C), COM2 (RS-232C/422A/485), Ethernet, USB-хост; 11 Вт; не более 715 г |

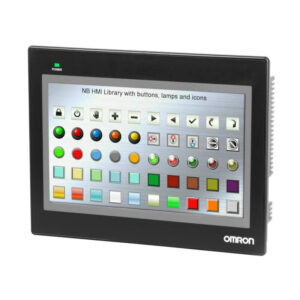

| NB10W-TW01B | 10,1 дюйма, 800 × 480; COM1 (RS-232C), COM2 (RS-232C/422A/485), Ethernet, USB-хост; 14 Вт; не более 1 525 г |
Для удалённой работы исполнений TW01B — с Ethernet — даташит V412 называет доступ через веб-браузер, VNC-клиент OMRON HMI Remote Viewer и FTP-сервер панели, с копированием данных CSV: так параметры машины меняют удалённо и собирают данные о выпуске.
Как выбрать
Размер — по вырезу в щите: у каждой модели он указан в карточке, толщина панели щита — от 1,6 до 4,8 мм. Исполнение — по связи с контроллером: если ПЛК подключается по Ethernet или нужен флеш-накопитель, нужна TW01B; для связи по RS-232C, RS-422A или RS-485 хватает TW00B. Источник 24 В DC подбирают по потребляемой мощности — от 5 Вт у NB3Q-TW00B до 14 Вт у NB10W-TW01B. Перечень ПЛК OMRON и других производителей, с которыми работает панель, — в карточке каждой модели.
Поколение NB-V1
У каждой модели раздела есть пара в поколении NB-V1 с тем же обозначением и суффиксом -V1. По руководству OMRON по замене V468 вырезы в щите и габариты у них те же; у NB5Q-V1 экран 5,7 дюйма на 320 × 240 точек, у NB10W-V1 — 1024 × 600, у NB3Q-V1 и NB7W-V1 разрешение прежнее. Для NB-V1 нужна NB-Designer 1.60 или новее, печать на принтер у NB-V1 не поддерживается. NB-V1 описывает брошюра OMRON V467; обзор серии в целом — в карточке Панель оператора серии NB.
Документы
Даташит OMRON NB Series, Cat. No. V412-E1-12 — первое поколение, по нему таблицы карточек; руководство по установке NB-series Setup Manual, Cat. No. V107-E1-22 — оба поколения; руководство по замене Replace Guide from NB to NB-V1, Cat. No. V468-E1-02; брошюра NB-V1 Cat. No. V467-E1-06 (все на английском). На русском — брошюра NB, Cat. No. V412-E1-08, обзор возможностей без таблиц характеристик.
