G2R-2-SNI AC12(S)
Цена: Под заказ

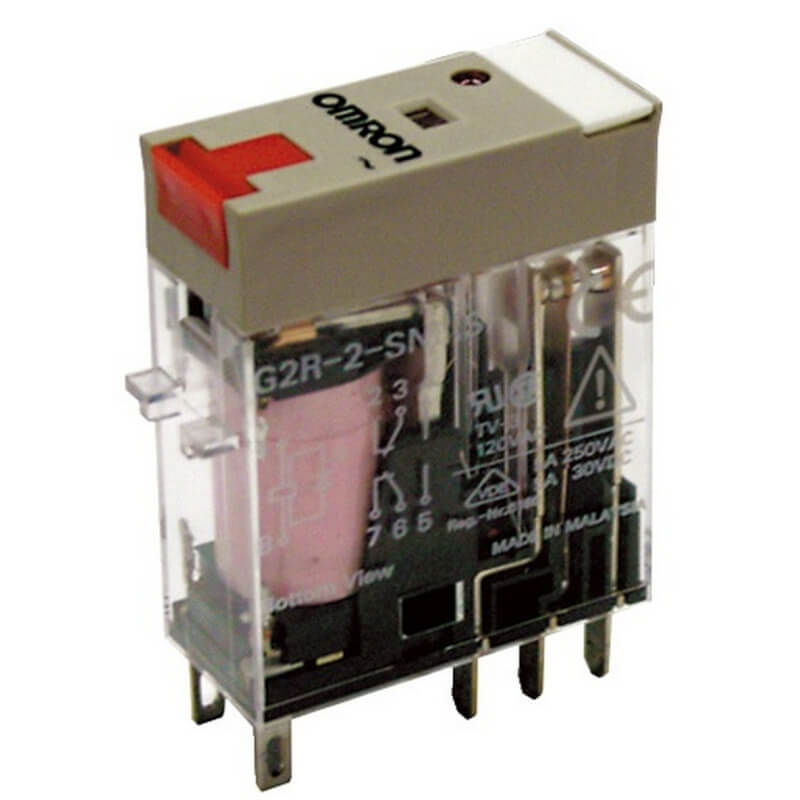

Катушку на 12 В переменного тока имеет реле OMRON G2R-2-SNI AC12(S) — модель из каталога OMRON Europe, которой нет в даташите серии: там катушки переменного тока у G2R-2-SNI — только на 24, 48, 110, 120, 230 и 240 В. Остальное — как у G2R-2-SNI: два переключающих контакта (DPDT) на 5 А, светодиод, кнопка проверки с фиксацией, механический указатель срабатывания и табличка для маркировки.
G2R-2-SNI с другой катушкой: 24 В AC, 48 В AC, 110 В AC, 120 В AC, 230 В AC, 240 В AC, 6 В DC, 12 В DC, 24 В DC, 48 В DC. Есть и карточка G2R-2-SNI DC110(S) — такой модели нет ни в даташите, ни в таблице серии OMRON Europe. Все исполнения и как выбрать — в разделе G2R-2-S, однополюсные реле — в разделе G2R-1-S.
Характеристики
| Контакты | 2 переключающих (DPDT), одинарные |
|---|---|
| Материал контактов | AgSnIn — по странице модели OMRON Europe |
| Номинальная активная нагрузка (cos φ = 1) | 5 А при 250 В AC; 5 А при 30 В DC |
| Номинальная индуктивная нагрузка (cos φ = 0,4; L/R = 7 мс) | 2 А при 250 В AC; 3 А при 30 В DC |
| Длительно допустимый ток | 5 А |
| Наибольшее коммутируемое напряжение | 380 В AC; 125 В DC |
| Наибольший коммутируемый ток | 5 А |
| Наибольшая коммутируемая мощность | 1250 ВА или 150 Вт на активной нагрузке; 500 ВА или 90 Вт на индуктивной |
| Уровень отказов P (справочно) | 10 мА при 5 В DC, при 120 переключениях в минуту |
| Сопротивление контактов | не более 100 мОм |
| Напряжение катушки | 12 В AC — по странице модели OMRON Europe |
| Ток, сопротивление и мощность катушки | в даташите серии для катушки 12 В AC не приводятся |
| Время срабатывания | не более 15 мс |
| Время отпускания | не более 15 мс |
| Наибольшая частота переключений | механическая — 18 000 в час, электрическая — 1800 в час под номинальной нагрузкой |
| Механическая износостойкость | не менее 10 млн циклов при 18 000 переключениях в час |
| Электрическая износостойкость | не менее 100 000 циклов при номинальной нагрузке и 1800 переключениях в час |
| Электрическая прочность (реле без розетки) | 5000 В AC в течение 1 мин между катушкой и контактами; 3000 В AC — между контактами разных полюсов; 1000 В AC — между контактами одного полюса |
| Сопротивление изоляции | не менее 1000 МОм при 500 В DC |
| Вибростойкость | 10–55–10 Гц, амплитуда 0,75 мм (двойная 1,5 мм), без разрушения и ложного срабатывания |
| Ударостойкость | 1000 м/с² без разрушения; без ложного срабатывания — 200 м/с² под напряжением и 100 м/с² без него |
| Температура окружающей среды | от −40 до +70 °C при работе, без обледенения и конденсата |
| Относительная влажность | 5–85 % при работе |
| Индикация и маркировка | светодиод, механический указатель срабатывания, табличка для маркировки |
| Кнопка проверки | с фиксацией: положение кратковременной проверки и фиксированное |
| Цвет ленты на катушке | розовый (катушка AC) |
| Выводы | 8, под розетку |
| Размеры | не более 29 × 13 × 35,5 мм (длина × ширина × высота) |
| Масса | около 20 г |
Розетки и монтаж
Реле ставят в розетку. На DIN-рейку или винтами к панели: P2RF-08-PU с зажимами Push-In Plus, P2RFZ-08-E с винтами M3 и встроенной крышкой клемм (круглые наконечники к ней не подходят — только вилочные или втулочные) и P2RFZ-08 с винтами M3,5, крышку клемм P2CZ-C к ней заказывают отдельно. За панелью: P2R-08P и P2R-087P с выводами для печатной платы, P2R-08A под пайку. Длительно допустимый ток розеток на DIN-рейку — 6 А, розеток за панелью — 5 А.
Кнопкой пользуются только для проверки и не задевают её случайно — она включает контакты. Перед проверкой убеждаются, что цепи и нагрузка сработают безопасно, а перед включением цепей реле — что кнопка отпущена; если вытянуть кнопку слишком сильно, она может проскочить положение кратковременной проверки и встать сразу в фиксированное. Работают с кнопкой изолированным инструментом. Реле меняют, отключив питание и нагрузки, и катушки.
Документы
Катушки 12 В AC в даташите серии нет; модель G2R-2-SNI AC12(S) есть на странице OMRON Europe, оттуда же материал контактов. Остальные строки таблицы — общие для G2R-2-SNI по даташиту OMRON G2R-□-S (S) General-purpose Relay (Cat. No. J226-E1-14, на английском).
