G2R-2-SD DC24(S)
Цена: Под заказ

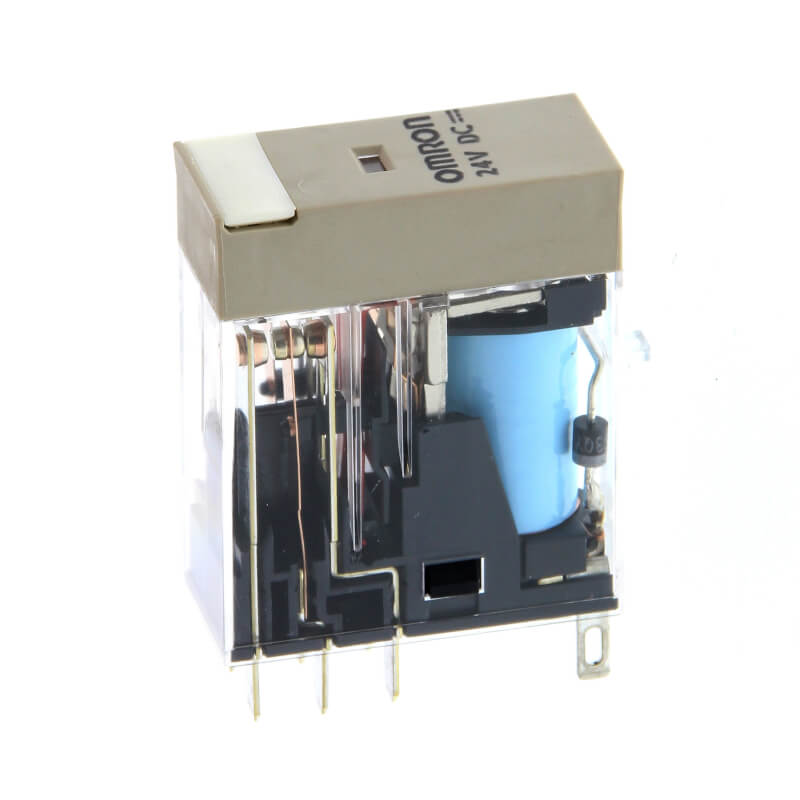

Диод, встроенный в реле OMRON G2R-2-SD DC24(S) с катушкой на 24 В постоянного тока, поглощает её обратное напряжение. Исполнение двухполюсное, под розетку: два переключающих контакта (DPDT) на 5 А; светодиода и кнопки проверки нет.
G2R-2-SD с другой катушкой: 6 В DC, 12 В DC, 48 В DC. С той же катушкой 24 В DC: G2R-2-S DC24(S), G2R-2-SN DC24(S), G2R-2-SN-AP3 DC24(S), G2R-2-SND DC24(S), G2R-2-SND-AP3 DC24(S), G2R-2-SNDI DC24(S), G2R-2-SNDI-AP3 DC24(S), G2R-2-SNI DC24(S). Однополюсное исполнение с той же катушкой — G2R-1-SD DC24(S). Все исполнения и как выбрать — в разделе G2R-2-S, однополюсные реле — в разделе G2R-1-S.
Характеристики
| Контакты | 2 переключающих (DPDT), одинарные |
|---|---|
| Номинальная активная нагрузка (cos φ = 1) | 5 А при 250 В AC; 5 А при 30 В DC |
| Номинальная индуктивная нагрузка (cos φ = 0,4; L/R = 7 мс) | 2 А при 250 В AC; 3 А при 30 В DC |
| Длительно допустимый ток | 5 А |
| Наибольшее коммутируемое напряжение | 380 В AC; 125 В DC |
| Наибольший коммутируемый ток | 5 А |
| Наибольшая коммутируемая мощность | 1250 ВА или 150 Вт на активной нагрузке; 500 ВА или 90 Вт на индуктивной |
| Уровень отказов P (справочно) | 10 мА при 5 В DC, при 120 переключениях в минуту |
| Сопротивление контактов | не более 100 мОм |
| Напряжение катушки | 24 В DC |
| Номинальный ток катушки | 21,6 мА (при температуре катушки 23 °C) |
| Сопротивление катушки | 1113 Ом ±10 % (при температуре катушки 23 °C) |
| Индуктивность катушки | 3,60 Гн при отпущенном якоре, 8,25 Гн при притянутом (справочно) |
| Потребляемая мощность | около 0,53 Вт |
| Напряжение срабатывания и отпускания | срабатывание — не более 70 %, отпускание — не менее 15 % номинального (при температуре катушки 23 °C) |
| Наибольшее напряжение на катушке | 110 % номинального — предельное значение, а не напряжение длительной работы |
| Время срабатывания | не более 15 мс |
| Время отпускания | не более 20 мс (со встроенным диодом) |
| Наибольшая частота переключений | механическая — 18 000 в час, электрическая — 1800 в час под номинальной нагрузкой |
| Механическая износостойкость | не менее 20 млн циклов при 18 000 переключениях в час |
| Электрическая износостойкость | не менее 100 000 циклов при номинальной нагрузке и 1800 переключениях в час |
| Электрическая прочность (реле без розетки) | 5000 В AC в течение 1 мин между катушкой и контактами; 3000 В AC — между контактами разных полюсов; 1000 В AC — между контактами одного полюса |
| Сопротивление изоляции | не менее 1000 МОм при 500 В DC |
| Вибростойкость | 10–55–10 Гц, амплитуда 0,75 мм (двойная 1,5 мм), без разрушения и ложного срабатывания |
| Ударостойкость | 1000 м/с² без разрушения; без ложного срабатывания — 200 м/с² под напряжением и 100 м/с² без него |
| Температура окружающей среды | от −40 до +70 °C при работе, без обледенения и конденсата |
| Относительная влажность | 5–85 % при работе |
| Индикация и маркировка | механический указатель срабатывания, табличка для маркировки |
| Диод | поглощает обратное напряжение катушки |
| Полярность катушки | соблюдать: «−» — вывод 1, «+» — вывод 8; при обратной полярности диод может выйти из строя |
| Цвет ленты на катушке | синий (катушка DC) |
| Выводы | 8, под розетку |
| Размеры | не более 29 × 13 × 35,5 мм (длина × ширина × высота) |
| Масса | около 20 г |
| Сертификаты | UL 508 (файл E41643), CSA 22.2 No.0, No.14 (файл LR31928), IEC/VDE (сертификат 40015012, EN 61810-1), LR; знак CE на реле; декларация ЕС — для сочетаний с розетками P2RF-□-E, P2RF-□-S и P2RF-□-PU |
Розетки и монтаж
Реле ставят в розетку. На DIN-рейку или винтами к панели: P2RF-08-PU с зажимами Push-In Plus, P2RFZ-08-E с винтами M3 и встроенной крышкой клемм (круглые наконечники к ней не подходят — только вилочные или втулочные) и P2RFZ-08 с винтами M3,5, крышку клемм P2CZ-C к ней заказывают отдельно. За панелью: P2R-08P и P2R-087P с выводами для печатной платы, P2R-08A под пайку. Длительно допустимый ток розеток на DIN-рейку — 6 А, розеток за панелью — 5 А.
Встроенный диод рассчитан на обратное напряжение своей катушки: выбросы от других устройств в цепи и от молнии он не поглощает, а большой внешний выброс его разрушит — от таких выбросов нужна своя защита. Полярность катушки соблюдают: при обратной полярности диод может выйти из строя. Реле меняют, отключив питание и нагрузки, и катушки.
Документы
Характеристики, схемы выводов, розетки и меры предосторожности — даташит OMRON G2R-□-S (S) General-purpose Relay (Cat. No. J226-E1-14, на английском).
