Световой барьер F3ET2
Документация
Цена: Под заказ

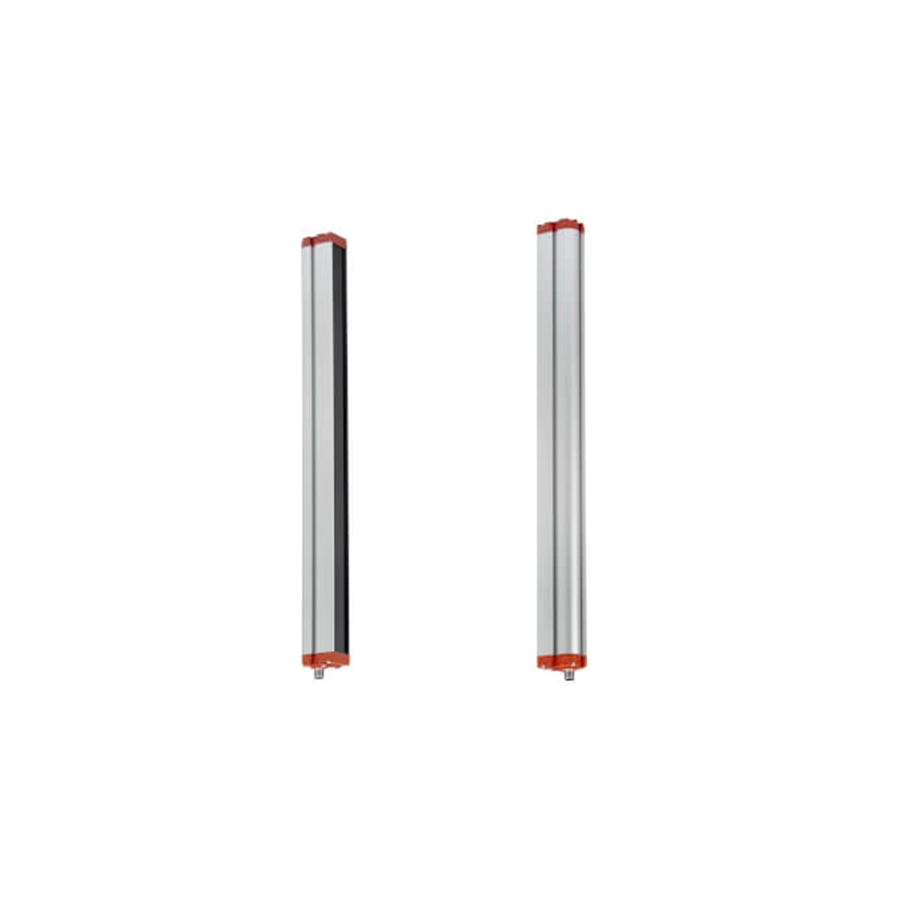

Световая завеса OMRON на пересечение луча в алюминиевом корпусе: шаг лучей 5 или 18 мм, высота зоны от 150 до 2100 мм. F3ET2 контролирует зону между излучателем и приёмником и выдаёт результат одним транзисторным выходом; излучатель и приёмник синхронизируются оптически, отдельный провод между ними не нужен. NPN или PNP на выходе и режим Light-ON или Dark-ON задаются DIP-переключателями под торцевой крышкой приёмника.
Исполнение со шагом 5 мм видит объекты от 10 мм на расстоянии до 3 м, со шагом 18 мм — от 30 мм на расстоянии до 15 м. Обозначение читается так: F3ET2-005-300 — шаг 5 мм, зона 300 мм. Измерительный вариант с аналоговым и последовательным выходом — F3EM2; плоский многолучевой датчик для лифтов — F3E; зона в несколько сантиметров на волоконных головках — E32. Все — в разделе «Световые барьеры и барьерные датчики».
Характеристики
| Исполнения | F3ET2-005-□ — шаг 5 мм, зона 150, 300, 450, 600, 900, 1200, 1500 или 1800 мм (30–360 лучей); F3ET2-018-□ — шаг 18 мм, зона 150–2100 мм (8–112 лучей) |
|---|---|
| Дальность | 0…3 м (шаг 5 мм), 0…15 м (шаг 18 мм) |
| Наименьший объект | 10 мм (шаг 5 мм), 30 мм (шаг 18 мм) |
| Время отклика | 4 мс + 80 мкс на каждый луч; готовность после включения — до 1 с |
| Источник света | инфракрасный светодиод 880 нм |
| Выход | транзисторный PNP или NPN (выбор переключателем), 200 мА — по руководству E79E |
| Режим | Light-ON или Dark-ON, по умолчанию Dark-ON; дальность FAR или NEAR — переключатель излучателя |
| Питание | 24 В DC ±20 %, до 150 мА |
| Защита цепей | от обратной полярности и короткого замыкания выхода |
| Подключение | разъёмы M12; у приёмника заняты питание, 0 В и выход |
| Температура | работа −10…55 °C, хранение −25…70 °C |
| Степень защиты | IP65 |
| Корпус | алюминий, передняя крышка — поликарбонат |
Монтаж
Барьер крепится за Т-пазы на боковых или задней стороне корпуса кронштейнами из комплекта — по одному на каждые 400 мм длины; для жёсткости OMRON советует ставить их не реже, чем через 400 мм. Верхний луч со стороны, противоположной разъёму, — луч синхронизации: его нельзя перекрывать, иначе время отклика растёт. Два барьера рядом ставят зеркально — излучатель, приёмник, приёмник, излучатель, чтобы они не мешали друг другу. На больших расстояниях выставить оси помогает лазерный указатель F39-TGR-LLK2-CL. Готовые кабели M12 — XS2F-M12PVC5S2M, XS2F-M12PUR5S2M и их варианты на 5 м и с угловой розеткой. F3ET2 не является устройством безопасности и не применяется для защиты людей.
Документы
Характеристики — по даташиту OMRON Lightcurtain in robust aluminium housing F3ET2 (Cat. No. E80E-EN-02A, на английском); ток выхода, индикация и поиск неисправностей — в руководстве F3ET2 Light Curtains Operation Manual (Cat. No. E79E-EN-02A). Шаг лучей в руководстве указан как 5,3 и 18,3 мм, в даташите — 5 и 18 мм.
