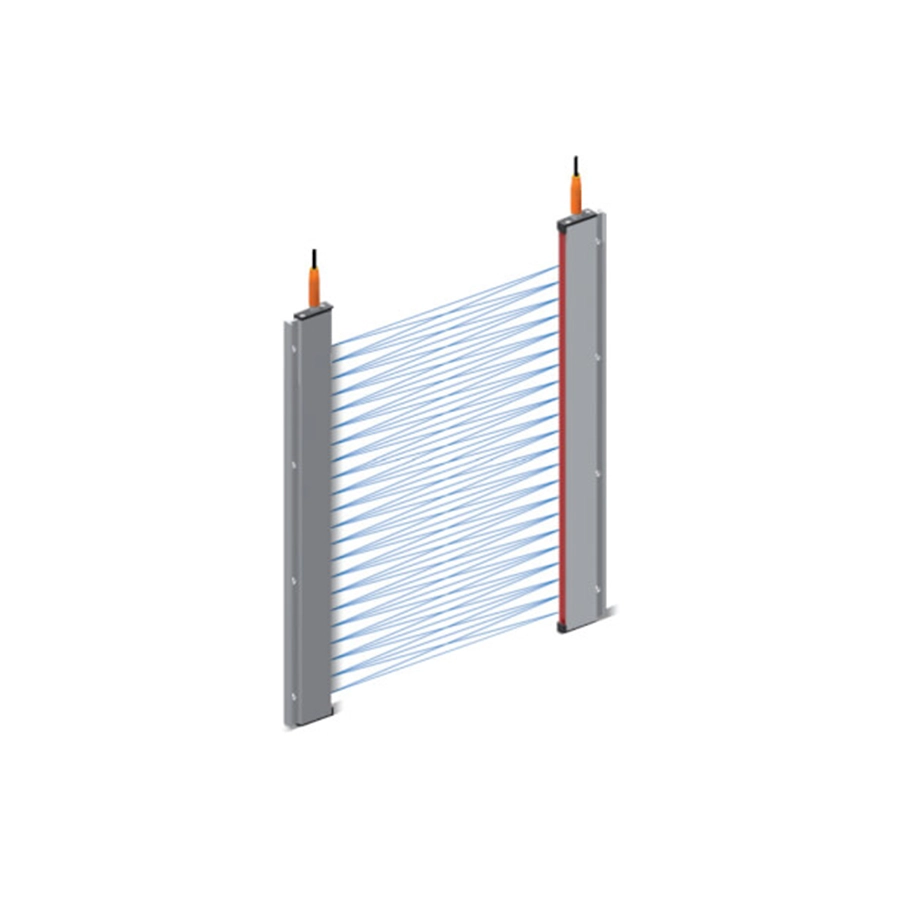

Плоский многолучевой датчик для лифтов F3E
Цена: Под заказ
Датчик OMRON толщиной 9 мм для лифтовых дверей: лучи перекрещиваются трижды и контролируют проём 1800 мм. Разрешение тройного пересечения сохраняется почти до нулевого расстояния, а автоматическая регулировка чувствительности держит оптимальную мощность и при грязи, и на предельной дальности 5 м. Засветку датчик переносит до 200 000 лк — его можно ставить там, где на датчик падает прямой солнечный свет. По даташиту F3E соответствует требованиям EN 81-70, разработан и выпускается компанией Strack Lift Automation.
Исполнений четыре: F3E-16 с шагом 120 мм (16 светодиодов, 46 оптических осей) и F3E-46 с шагом 40 мм (46 светодиодов, 136 осей), у каждого — кабель 5 м (-T1 5M) или разъём M8 на 4 контакта (-T6). Завесы с шагом 5 и 18 мм — F3ET2 и измерительная F3EM2. Все — в разделе «Световые барьеры и барьерные датчики».
Характеристики
| Дальность | 0…5 м |
|---|---|
| Зона по высоте | 20…1820 мм |
| Шаг и число осей | 120 мм, 46 осей (F3E-16); 40 мм, 136 осей (F3E-46) |
| Наименьший объект | при шаге 120 мм — 45, 65 или 125 мм, при шаге 40 мм — 18, 35 или 45 мм в зависимости от участка зоны (схема B, C, D даташита) |
| Время отклика | до 110 мс при перекрытии луча; по тестовому входу — тоже до 110 мс |
| Источник света | инфракрасный светодиод 880 нм |
| Засветка | до 200 000 лк (измерено под углом 20°) |
| Выход | беспотенциальный электронный ключ без износа: до 35 В AC/DC, 150 мА при 20 °C и 100 мА при 60 °C; режим D-ON; утечка разомкнутого 0,001 мА |
| Питание | 10–30 В DC; до 120 мА на пару (F3E-16), до 240 мА (F3E-46) |
| Индикация | излучатель — индикатор питания (в таблице жёлтый, на схеме индикации зелёный); приёмник — жёлтый и красный индикаторы выхода; мигание красного — нестабильная работа, загрязнение, превышение дальности; красный и жёлтый вместе — отказ канала |
| Температура | работа −20…+60 °C, хранение −40…+70 °C, без обледенения и конденсата |
| Степень защиты | IP54 |
| Нормы | EN81-1, EN81-2, EN12015, EN12016, EN61000-6-x; директивы 73/23/EWG, 89/336/EWG, 95/16/EG |
| Размеры и масса | 2070 × 40,7 × 9 мм (F3E-16), 2000 × 40,7 × 9 мм (F3E-46); 880 г с разъёмом, 1040 г с кабелем |
| Корпус | алюминий, кабель — ПВХ |
Функции и монтаж
Канал, который 60 с не меняет состояние, F3E помечает как дефектный и выключает, а дальше работает без него; о таком отказе сообщает красный светодиод. Через тестовый вход излучателя проверяют работу барьера и без программирования задают режим L-ON или D-ON и отключение отдельных светодиодов. Для установки есть комплект F3E-IK-S на неподвижные элементы лифтовой двери и F3E-IK-M на подвижные створки, блок питания F3E-PS1 от сети 240 В переменного тока с выходом 24 В постоянного и зуммером, розетки M8 с кабелем 5 м — XS3F-M421-405-A (прямая), XS3F-M422-405-A (угловая) и робот-кабели с суффиксом -R. F3E не является устройством безопасности для защиты людей в смысле директивы 2006/42/EC.
Документы
Характеристики — по даташиту OMRON Ultra-flat multi-beam sensor for elevators F3E (Cat. No. E48E-EN-01A, на английском). На схеме выходной цепи в том же даташите подписано 250 мА — в таблицу взято значение из таблицы характеристик.
