Измерительный световой барьер F3EM2
Документация
Цена: Под заказ

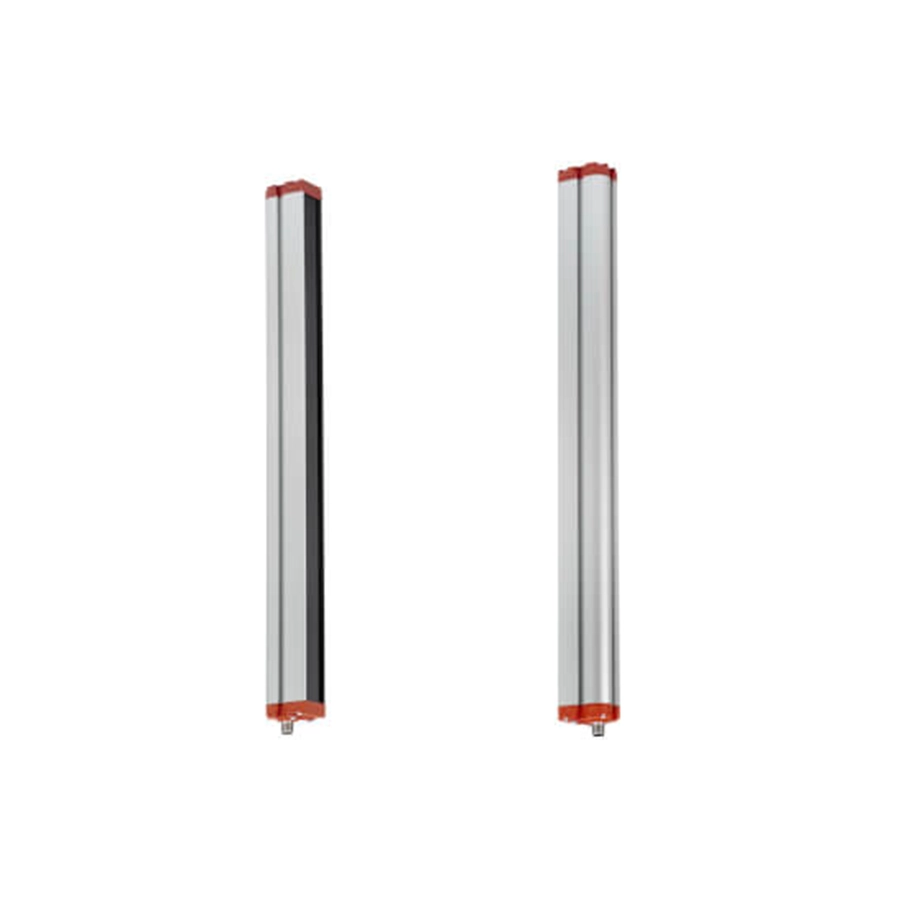

Измерительная световая завеса OMRON: высота объекта выдаётся напряжением 0–10 В, профиль — по RS-232C. Корпус алюминиевый. Исполнения F3EM2-□-AV дают только аналоговый сигнал общей высоты и обновляют его непрерывно; исполнения без -AV выдают ещё состояние каждого луча по последовательному интерфейсу, и аналоговый выход у них обновляется только по запросу. По руководству E77E завеса описывает положение и размер объекта кодами FBB и FBM (первый перекрытый и первый свободный луч), LBB и LBM (последние), NBB (число перекрытых лучей) и NAB (лучей от первого до последнего перекрытого, с просветами).
Шаг лучей 5 мм — объект от 10 мм на расстоянии до 3 м, 18 мм — от 30 мм до 15 м; F3EM2-005-600 — шаг 5 мм, зона 600 мм. Барьер в таком же алюминиевом корпусе с одним дискретным выходом — F3ET2, барьер для лифтов — F3E. Все — в разделе «Световые барьеры и барьерные датчики».
Характеристики
| Исполнения | шаг 5 мм: зона 150, 300, 450, 600, 900, 1200, 1500, 1800 мм; шаг 18 мм: зона 150–2100 мм; каждое — с RS-232C и аналоговым выходом (разъём M12 на 8 контактов) или только аналоговое -AV (M12 на 5 контактов) |
|---|---|
| Дальность | 0…3 м (шаг 5 мм), 0…15 м (шаг 18 мм) |
| Наименьший объект | 10 мм (шаг 5 мм), 30 мм (шаг 18 мм) |
| Аналоговый выход | 0–10 В DC, 12 бит, нагрузка до 15 мА; по руководству — 0–10 или 10–0 В |
| Последовательный выход | RS-232C, формат 8-N-1, полный дуплекс; RS-485 — по заказу |
| Вход | строб — для передачи по интерфейсу и для выставления осей |
| Время отклика | 4 мс + 80 мкс на луч, у последовательных исполнений плюс время передачи |
| Источник света | инфракрасный светодиод 880 нм |
| Питание | 24 В DC ±20 %, до 150 мА |
| Защита цепей | от обратной полярности и короткого замыкания выхода |
| Температура | работа −10…55 °C, хранение −25…70 °C |
| Степень защиты | IP65 |
| Корпус | алюминий, передняя крышка — поликарбонат |
Монтаж и подключение
Синхронизация оптическая — по верхнему лучу на стороне, противоположной разъёму; если в задаче перекрываются все лучи, DIP-переключателем включают синхронизацию по проводу: у аналоговых исполнений соединяют белые провода излучателя и приёмника, у последовательных — красный провод приёмника с белым излучателя. Для исполнений с RS-232C рекомендован экранированный кабель M12 на 8 проводов Y92E-M12PURSH8S2M-L (2 м) или Y92E-M12PURSH8S5M-L (5 м), для аналоговых — кабели XS2F-M12. Крепление — за Т-пазы корпуса, кронштейн на каждые 400 мм; для дальних установок есть лазерный указатель F39-TGR-LLK2-CL. Шаг 7,5 мм и другие высоты зоны OMRON делает по запросу.
Документы
Характеристики — по даташиту OMRON Measuring lightcurtain in robust aluminium housing F3EM2 (Cat. No. E78E-EN-02A, на английском); режимы выхода, протокол RS-232C и переключатели — в руководстве F3EM2 Measuring Light Curtains Operation Manual (Cat. No. E77E-EN-03A). Таблица габаритов в даташите подписана обозначениями F3ET2.
