Тепловое реле J7TKN
Документация
Цена: Под заказ

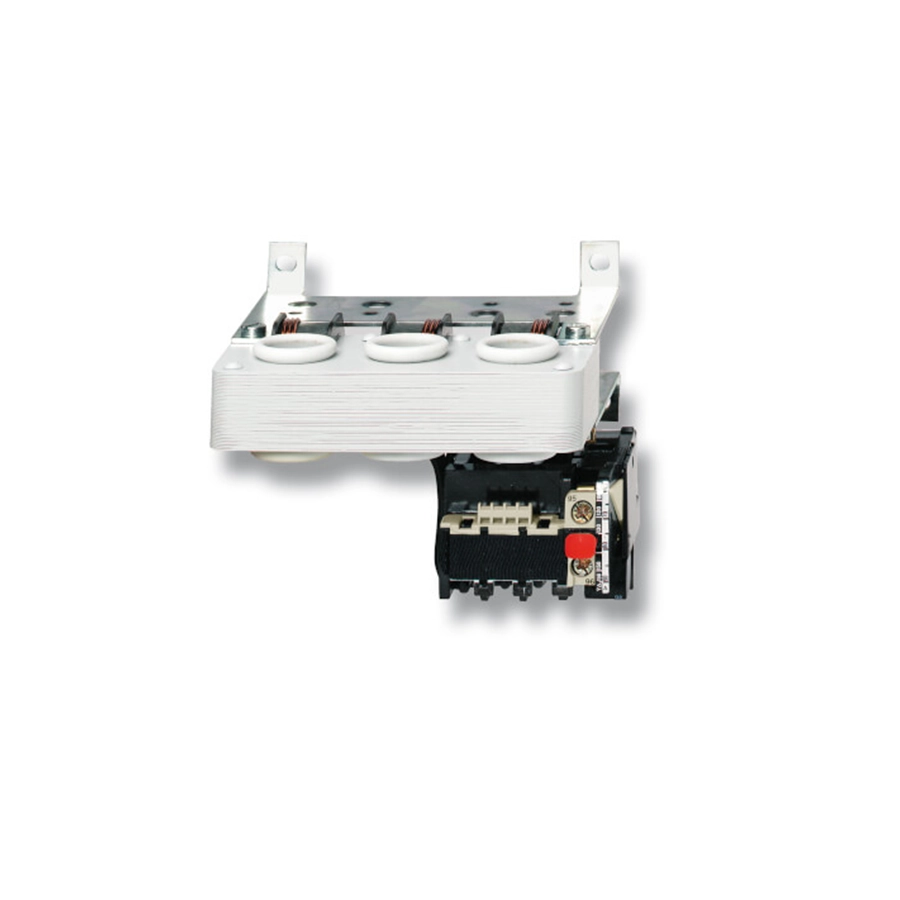

Тепловые реле OMRON серии J7TKN выпускаются в исполнениях от A до H, и с исполнением меняются конструкция и масса: A–D весят от 0,10 до 0,40 кг и рассчитаны на изоляцию 690 В, E — 0,90 кг и 750 В, F, G и H — от 1,5 до 4,2 кг и 1000 В, причём F и G подключаются шинами. Без оболочки реле работают от −25 до +60 °C, исполнение H — до +55 °C. Вспомогательные контакты коммутируют по AC-15 от 3 до 5 А при 24 В и 0,5–0,6 А при 690 В, по DC-13 — 1–1,2 А при 24 В; их цепь защищают предохранителем gL (gG) на 4–6 А. Какое исполнение к какому контактору J7KNA или J7KN, показывает таблица ниже.
Автомат защиты двигателя до 20 А с клеммами Push-In Plus — J7MC. Тепловое реле шириной 45 мм, которое пристёгивается к контактору J7KC, — J7TC. Все серии — в разделе Низковольтные коммутационные устройства.
Характеристики
Какое реле к какому контактору
| J7KNA-09, J7KNA-12 | J7TKN-A (ручной сброс) или J7TKN-AA (автоматический), 13 диапазонов от 0,12–0,18 до 10–14 А |
|---|---|
| J7KN(G)-10(D)…22(D) | J7TKN-AB — 16 диапазонов до 22–30 А; J7TKN-B — 16 диапазонов до 23–32 А, сброс ручной и автоматический; для отдельной установки — наборы J74TK-M-AB и J74TK-SM |
| J7KN-24…40 | J7TKN-C-42 |
| J7KN-50…74 | J7TKN-D-52 (40–52 А), -65 (52–65 А), -74 (60–74 А) |
| J7KN-90…115 | J7TKN-E-90 (60–90 А) и -120 (80–120 А), класс 20, сброс ручной |
| J7KN-151…176 | J7TKN-F-180 (120–180 А) с набором шин |
| J7KN-210…316 | J7TKN-G-216 (144–216 А) и -320 (216–320 А) с набором шин |
| J7KN-450…860 | J7TKN-H-360, -540, -800 (240–800 А), класс 10; шины J74TK-SU-550 и J74TK-SU-860 — отдельно |
У реле на 4 А и выше таблица исполнений даёт второй диапазон уставок — если реле включено в фазу обмотки двигателя, который запускают переключением со звезды на треугольник: например, у J7TKN-D-74 это 104–128 А при прямом пуске 60–74 А. По сбросу исполнения AB описаны в даташите неодинаково: в расшифровке обозначения — ручной сброс, в таблице исполнений — автоматический.
Общие данные
| Изоляция Ui | A, AA, B, C, D — 690 В; E — 750 В; F, G, H — 1000 В |
|---|---|
| Температура | открыто: −25…+60 °C, у H верхний предел +55 °C; хранение: −50…+70 °C, H — от −40 °C |
| Вспомогательные контакты | AC-15 при 24 В — от 3 до 5 А по исполнениям, при 690 В — 0,5–0,6 А; DC-13 — 1–1,2 А при 24 В, 0,15 А при 110 В, 0,1 А при 220 В |
| Защита вспомогательной цепи | gL (gG) на 4–6 А в зависимости от исполнения, ток КЗ 1 кА без сваривания |
| Потери на токовый путь | у A, AA, B и E — 1,1 Вт на нижней уставке и 2,3–2,5 Вт на верхней; у C — 1,3 и 3,3 Вт, у D — 2,9 и 4,5 Вт |
| Провода главной цепи | A, AA, B — 0,75–6 мм² жёсткий или многопроволочный; C — 0,75–10 мм²; D — 4–35 мм²; F и G подключаются шинами |
| Масса | 0,10 кг (A, AA, AB; AB-30 — 0,13 кг), 0,14 кг (B), 0,30 кг (C), 0,40 кг (D), 0,90 кг (E), 1,5 кг (F), 1,8 кг (G), 4,2 кг (H) |
| По cULus | A — 23 А, B — 32 А, C — 42 А, D — 74 А, E — 85 А; 600 В |
| Стандарты | IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, VDE 0660; UL NKCR, NKCR7 |
Предохранители и время срабатывания
Для диапазонов A–D даташит указывает наибольший предохранитель gL (gG) при координации типа «2» и типа «1» по IEC 60947-4-1 и предохранители по UL: например, у диапазона 23–32 А — 80 и 63 А gL, у J7TKN-C-42 — 100 и 80 А. Для J7TKN-E, реле с трансформатором тока, предохранитель берут по контактору сочетания. Время срабатывания из холодного состояния даётся таблицей по кратностям тока 3, 4, 5, 6, 7,2 и 8 от уставки; по кривым из рабочего, прогретого состояния время сокращается до 20–30 % при нагрузке на три полюса и до 70–80 % при нагрузке на два. Реле для взрывозащищённых двигателей EEx e подбирают по времени tE и кратности пускового тока, указанным на табличке двигателя.
Документы
Исполнения, таблицы времени срабатывания и предохранителей взяты из даташита OMRON J07E-EN-04A на английском; меры предосторожности — в приложении J09E-EN-01A к даташитам низковольтной аппаратуры OMRON. Модели, которые продаёт OMRON Europe, — на странице серии J7TKN.
