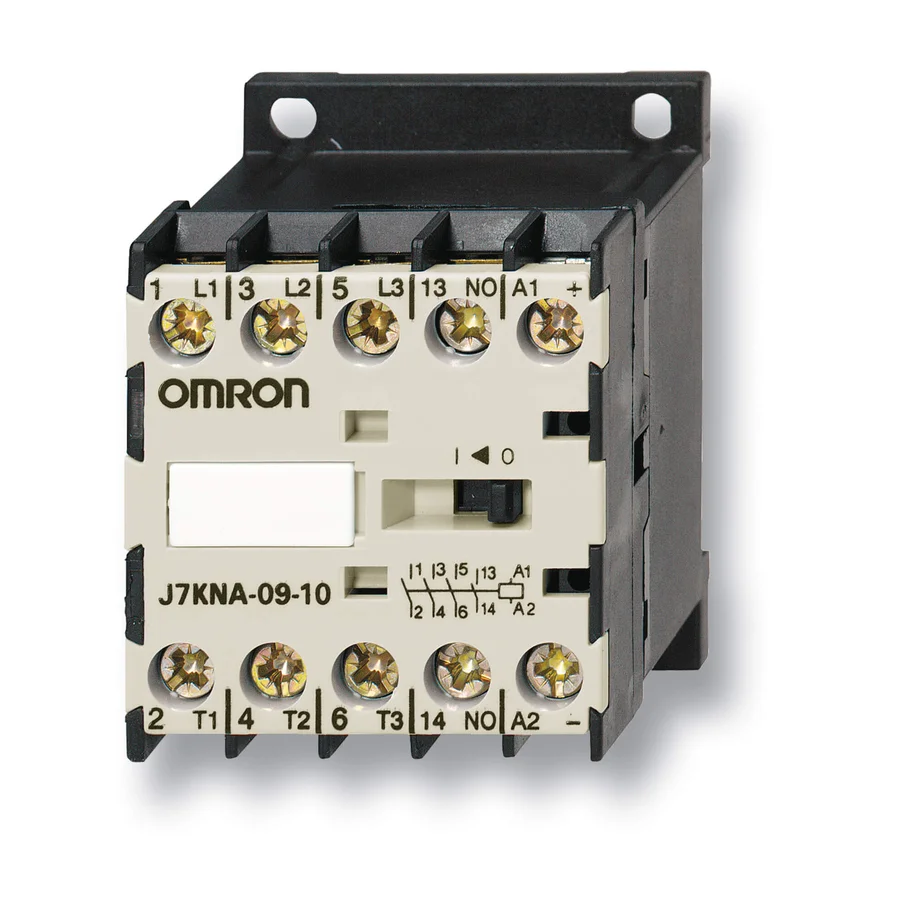

Контактор J7KNA
Документация
Цена: Под заказ
Мини-контакторы OMRON серии J7KNA заказывают по обозначению из четырёх частей: типоразмер J7KNA-09 или J7KNA-12 (9 и 12 А по AC-3 при 400 В), встроенный контакт -10 или -01 (у четырёхполюсного -4 его нет), буква R у реверсивной пары и напряжение катушки — например, J7KNA-12-10 230 или J7KNA-09-01 24D. Катушку не меняют: переменного тока — 25 ВА при включении и 4–5 ВА при удержании, постоянного — 2,5 Вт, у исполнений VS подавитель встроен. Механический ресурс — 5 млн циклов при питании катушки переменным током и 15 млн — постоянным; одиночный контактор весит 0,16–0,19 кг.

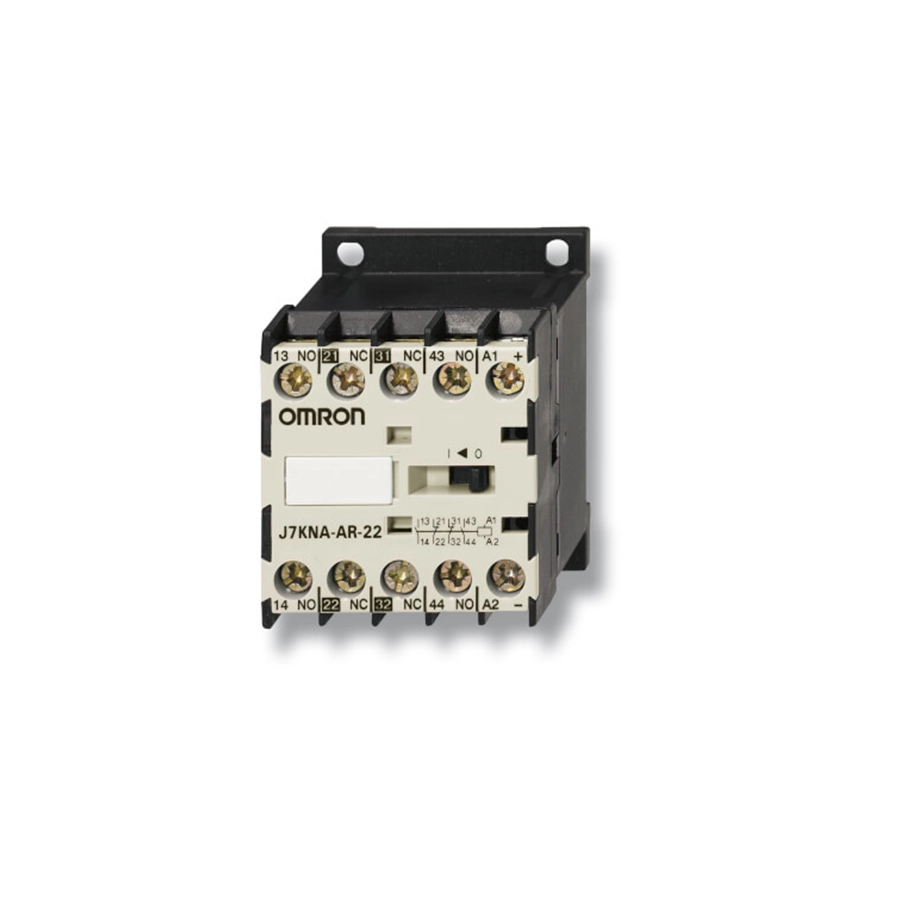

Тепловое реле, которое ставится прямо на J7KNA, — J7TKN в исполнениях A и AA. Микроконтакторы до 2,2 кВт размером с реле — J7KNU (-AR). Все серии — в разделе Низковольтные коммутационные устройства.
Характеристики
| Обозначение | J7KNA-09 или J7KNA-12 (ток AC-3 при 400 В — 9 и 12 А), встроенный контакт -10 или -01 (-4 — исполнение с четырьмя главными полюсами, без встроенного), R — реверсивная пара, затем катушка; например, J7KNA-12-10 230 или J7KNA-09-01 24D |
|---|---|
| AC-3 и AC-4 | J7KNA-09: 9 А при 380–400 В, 3 кВт при 220–240 В, 4 кВт при 380–690 В; J7KNA-12: 12 А, 4 и 5,5 кВт |
| AC-1 | без оболочки (40 °C) — 20 А, в оболочке (60 °C) — 16 А; 13,8 кВт трёхфазной активной нагрузки при 400 В |
| Включение и отключение | включающая способность 165 А при 690 В; отключающая — 100 А при 400 В, 90 А при 500 В, 80 А при 690 В |
| Катушки | переменный ток: 24, 48, 100, 110, 200, 230, 400, 550 (по таблице катушек); постоянный — 24, 48, 60, 110 В, у исполнений VS подавитель встроен — диод со стабилитроном; катушку не меняют |
| Потребление катушки | AC: включение 25 ВА, удержание 4–5 ВА (1,2 Вт); DC — 2,5 Вт |
| Рабочий диапазон катушки | 0,85–1,1 Us (AC), 0,8–1,1 Us (DC) |
| Время | включение 15–19 мс (AC) и 15–25 мс (DC), отпускание 8–25 мс, горение дуги 10–15 мс |
| Вспомогательный контакт | тепловой ток 10 А при 40 °C; AC-15 — 3 А при 220–240 В, 2 А при 380–415 В; DC-13 — 2 А при 60 В, 0,4 А при 110 В, 0,1 А при 220 В |
| Изоляция | Ui 690 В (для сетей с заземлённой нейтралью, Uimp 8 кВ) |
| Ресурс | механический — 5 млн циклов (катушка AC) и 15 млн (катушка DC); без нагрузки — до 10 000 включений в час |
| Температура | −40…+60 °C открыто, до +40 °C в оболочке; хранение −40…+90 °C |
| Провода | 0,75–2,5 мм² жёсткий или гибкий, с наконечником — 0,5–1,5 мм², по два на зажим; AWG 18–14 |
| Масса | 0,16 кг (AC), 0,19 кг (DC и четырёхполюсный); реверсивная пара — 0,32 и 0,38 кг |
| По UL 508 | General Use 15 и 20 А; 3 л. с. при 200 и 230 В, 5 и 7½ л. с. при 460 В (три фазы, 60 Гц) |
Принадлежности и защита
Двух- и четырёхполюсные блоки вспомогательных контактов: J73KN-AM-11, -02, -22 — по DIN EN 50012, J73KN-A-11, -02, -40, -22, -04 — по DIN EN 50005; к реверсивной паре — J73KN-AM-11V (левый контактор) и J73KN-AM-11X (правый). RC-цепочки J74KN-D-RC24, -RC110 и -RC230 защёлкиваются на контактор; для реверсивной пары есть изолированная перемычка J74-WKR-A, для соединения с автоматом защиты двигателя — модуль связи. Наибольший предохранитель gL (gG) без теплового реле — 40 А для координации типа «1», для типа «2» — 25 А при допустимом лёгком сваривании контактов и 10 А без него; вспомогательную цепь защищают предохранителем не больше 20 А.
Документы
Характеристики и принадлежности взяты из даташита OMRON J05E-EN-05 на английском; категории применения и меры предосторожности описаны в приложении J09E-EN-01A к даташитам низковольтной аппаратуры OMRON. Модели, которые продаёт OMRON Europe, — на странице серии J7KNA.
