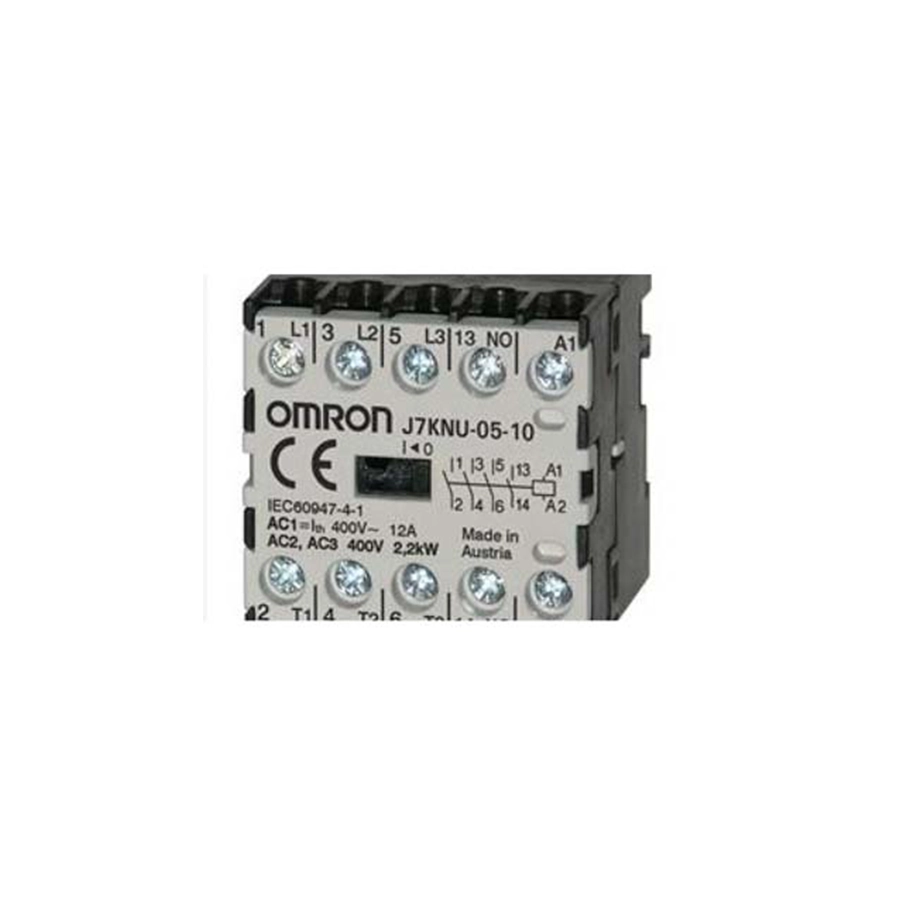

Контактор J7KNU (-AR)
Документация
Цена: Под заказ
У микроконтакторов и контакторных реле OMRON серии J7KNU (-AR) катушки бывают на переменный ток от 24 до 400 В и на постоянный — 24, 48, 60 и 110 В; катушка не сменная, при удержании она потребляет 4 ВА на переменном токе и 2,5 Вт на постоянном. Контактор включается за 13–18 мс от переменного и за 10–20 мс от постоянного тока. Кроме двигателей до 2,2 кВт по AC-3 при 380–440 В он коммутирует постоянный ток: 12 А при 24 и 60 В одним полюсом или до 110 В тремя полюсами последовательно. Контакторные реле J7KNU-AR выпускаются в исполнениях 4НР и 2НР+2НЗ с тепловым током 5 А.
Тепловое реле от перегрузки двигателя — J7TKN, автомат защиты двигателя — J7MN, контакторное реле с клеммами Push-In Plus — J7KCA. Все серии — в разделе Низковольтные коммутационные устройства.
Характеристики
| Исполнения | J7KNU-05-10 и J7KNU-05-01 — три полюса и 1НР или 1НЗ; J7KNU-05-4 — четыре полюса; J7KNU-05-01R — реверсивная пара; J7KNU-AR-40 (4НР) и J7KNU-AR-22 (2НР+2НЗ) — контакторные реле |
|---|---|
| AC-3 и AC-4 | AC-3: 5 А и 2,2 кВт при 380–440 В, 6,2 А и 1,5 кВт при 220–240 В; AC-4: 3,5 А и 1,5 кВт, 4,9 А и 1,1 кВт |
| AC-1 | контактор — 12 А без оболочки (40 °C), 8 А в оболочке (60 °C); контакторное реле — 5 и 3 А |
| DC-1, DC-3, DC-5 | контактор: 12 А при 24 и 60 В на одном полюсе, 12 А до 110 В при трёх полюсах последовательно; DC-3 и DC-5 — 12 А: 24 В на одном полюсе, до 110 В на трёх последовательных |
| Реле J7KNU-AR | тепловой ток 5 А; AC-15: 230 В — 3 А, 400 В — 1,5 А; DC-1 — 5 А |
| Вспомогательный контакт | AC-15 — 3 А при 220–240 В, 1,5 А при 380–415 В, 1 А при 440 В; DC-13 — 0,5 А при 60 В; годится для электронных схем 24 В постоянного тока |
| Катушки | переменный ток: 24, 48, 90, 110, 180, 230, 400 (90 — 100 В, 180 — 200 В); постоянный: 24, 48, 60, 110 В; катушку не меняют |
| Потребление катушки | переменный ток — 9 ВА при включении, 4 ВА (1,8 Вт) при удержании; постоянный — 2,5 Вт |
| Рабочий диапазон и время | 0,85–1,1 Us (AC), 0,8–1,1 Us (DC); включение 13–18 мс (AC) и 10–20 мс (DC), отпускание 5–10 и 2–10 мс |
| Изоляция | Ui 440 В (для сетей с заземлённой нейтралью, Uimp 4 кВ) |
| Защита от КЗ | наибольший gL (gG) при координации типа «1» — 20 А, для вспомогательной цепи — 10 А |
| Частота включений | без нагрузки — 10 000 в час, AC-3 и DC-3 — 600, AC-4 — 120 |
| Температура | −40…+60 °C открыто, до +40 °C в оболочке, нижний предел с тепловым реле — −25 °C |
| Провода | 0,5–1,5 мм², по два на зажим; AWG 20–14 |
| Размеры и масса | 35,5 × 33 мм (реверсивная пара — 71,5 × 33 мм); 0,07 кг (AC) и 0,09 кг (DC), реверсивная пара — 0,14 и 0,18 кг |
| По UL 508 | General Use 12 А (контактор) и 5 А (реле); 1 л. с. при 220–240 В и 1½ л. с. при 277 В (три фазы); 300 В AC, вспомогательные цепи B300 и R300 |
Монтаж
По чертежам даташита J7KNU ставится на DIN-рейку 15 мм, а на стандартную 35-миллиметровую (DIN EN 50022) — через адаптер J75KN-P1039, который подходит и к реверсивной паре J7KNU-05-01R. RC-цепочки для J7KNU OMRON предлагает подбирать по даташиту J7KN.
Документы
Характеристики, исполнения и размеры взяты из даташита OMRON J17E-EN-03 на английском. Механического ресурса в нём нет («Data on request»). Меры предосторожности — в приложении J09E-EN-01A к даташитам низковольтной аппаратуры OMRON. Модели, которые продаёт OMRON Europe, — на странице серии J7KNU (-AR).
