S8VK-T24024
Документация
Цена: Под заказ

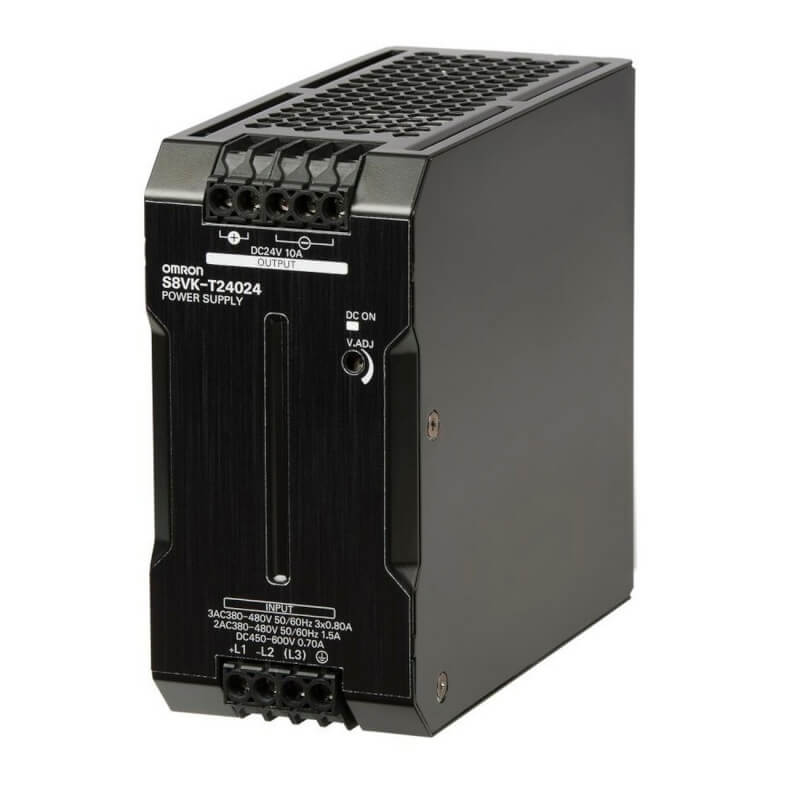

Трёхфазный импульсный блок питания OMRON S8VK-T24024 на 240 Вт: вход 380–480 В AC, выход 24 В DC, 10 А, в режиме Power Boost — до 12 А. Питать его можно и от двух фаз той же сети, и от 450–600 В DC. Работает до +70 °C со снижением нагрузки, а от −40 до −25 °C гарантирован только пуск и только при трёх фазах; корпус шириной 60 мм ставится на DIN-рейку.
То же с покрытием плат — S8VK-T24024-400. Другие мощности S8VK-T: S8VK-T12024 (120 Вт), S8VK-T48024 (480 Вт), S8VK-T96024 (960 Вт). Той же мощности с однофазным входом — S8VK-G24024 и S8VK-C24024. Все модели серии и как выбрать — в разделе S8VK-T, другие серии — в разделе Импульсные источники питания.
Характеристики
| Мощность | 240 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 10 А; регулировка напряжения от 24 до 29,5 В (V.ADJ); клеммы +V1, +V2, −V1, −V2, −V3 |
| Power Boost | до 12 А (120 % номинального) не дольше 10 с; доля времени не более 30 %, средний ток за цикл — не выше номинального |
| Вход | три фазы 380–480 В AC (допустимо 320–576 В AC) или две фазы 380–480 В AC (340–576 В AC), или 450–600 В DC (450–810 В DC); частота 50/60 Гц (47–63 Гц) |
| Потребляемый ток | 0,74 А при трёх фазах 400 В AC (типовое) |
| КПД | 89 % при трёх фазах 400 В AC (типовое) |
| Ток утечки | не более 3,5 мА, типовое 0,80 мА при трёх фазах 400 В AC |
| Пусковой ток | 29 А при трёх фазах 400 В AC (типовое, холодный пуск при 25 °C) |
| Пульсации и шум | не более 50 мВ (размах, полоса 20 МГц) при трёх фазах 400 В AC и 25 °C |
| Нестабильность выхода | от входа — не более 0,5 %, от нагрузки — не более 1,5 %, от температуры — не более 0,05 %/°C |
| Время запуска | 600 мс при трёх фазах 400 В AC (типовое, 25 °C) |
| Время удержания выхода | 25 мс при трёх фазах 400 В AC (типовое, 25 °C) |
| Защиты | от перегрузки — при токе выше 121 % номинального, прерывистый режим, восстановление автоматическое; от перенапряжения — от 130 % номинального напряжения выход отключается до снятия входа не менее чем на 5 минут |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — до двух блоков одной модели при стандартном монтаже, трёхфазном входе и температуре от −25 до +40 °C |
| Индикатор | зелёный DC ON, горит от 80–90 % номинального напряжения и выше |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,5 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Температура окружающей среды | при работе от −40 до +70 °C; снижение нагрузки — по кривой в даташите, с. 8; от −40 до −25 °C гарантирован только пуск и только при трёхфазном входе; хранение от −40 до +85 °C; без обледенения и конденсата |
| Влажность | 0–95 % при работе и хранении |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| Наработка на отказ (MTBF) | не менее 135 000 ч; срок службы — не менее 10 лет |
| Охлаждение и корпус | без вентилятора; степень защиты IP20 (EN/IEC 60529) |
| ЭМС | излучение помех — EN 61204-3 и EN 55011, класс B; гармоники тока — EN 61000-3-2 (три и две фазы); устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing), UL 61010-2-201 и CSA C22.2 No.61010-2-201 (OVCIII/OVCII), EN/IEC 61010-2-201, EN/IEC 62477-1 (OVCIII), RCM; регистр Ллойда; SELV (EN/IEC 61558-2-16), PELV (EN/IEC 60204-1), EN/IEC 61558-2-16; BIS IS 13252 (Part 1) — по сноске даташита, у части моделей; SEMI F47-0706 при трёх фазах 380–480 В AC |
| Габариты (Ш × В × Г) | 60 × 125 × 150 мм; глубина от DIN-рейки — 145,6 мм |
| Масса | не более 850 г |
Монтаж и подключение
Для соответствия EN/IEC 62477-1 и EN/IEC 61558-2-16 вход подключают через рекомендованный автомат или предохранитель. По таблице даташита (с. 14): при трёх фазах — автомат не ниже 480 В AC, 5–20 А, характеристика B, C или D; при двух фазах — автомат не ниже 480 В AC, 3–20 А, или быстродействующий предохранитель на 5 А; при постоянном токе — быстродействующий предохранитель на 5 А. Две фазы подключают к клеммам +L1 и −L2, постоянный ток — плюсом к +L1, минусом к −L2; нейтраль трёхфазной четырёхпроводной сети не подключают. Для выхода PELV по EN/IEC 60204-1 минус выхода (−V) заземляют на PE. Блок ставят на DIN-рейку в стандартном положении или лицом вверх; кронштейн — фронтальный S82Y-VK10F или боковой S82Y-VK20S. Момент затяжки винтов клемм — 0,5–0,6 Н·м. При параллельной работе напряжение может просесть на несколько вольт при резкой смене нагрузки; для параллельной работы и резервирования даташит предлагает модуль S8VK-R (для 240 Вт — S8VK-R20 при параллельной работе и S8VK-R10 при резервировании) или внешние диоды. На судне блок фиксируют концевыми упорами PFP-M с двух сторон; боковой кронштейн морским стандартам не соответствует. По UL блок — оборудование открытого типа: его ставят в оболочку не ниже Type 1. Инверторный выход и ИБП с прямоугольным выходным напряжением для питания блока не годятся.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VK-T (Cat. No. T061-E1-11, на английском): перечень моделей — с. 2, таблица характеристик — с. 3, сноски и стандарты — с. 5, кривые снижения нагрузки — с. 8, чертёж — с. 10, автоматы и предохранители — с. 14. Глубина от DIN-рейки — по справочнику OMRON Power Supply Selection Guide (Cat. No. T244-E1-01).
