Контроллер ПЛК CPM1A
Документация
Цена: Под заказ

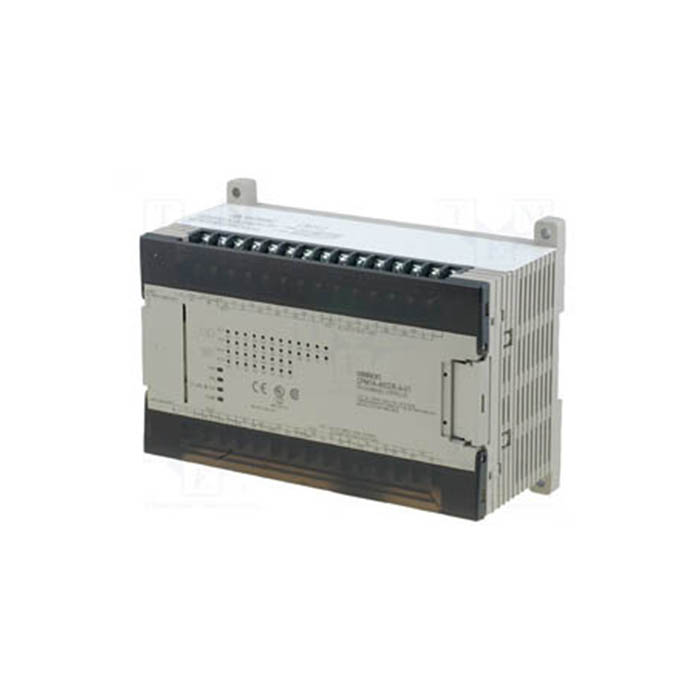

Моноблочный ПЛК OMRON CPM1A: процессор, блок питания и 10, 20, 30 или 40 встроенных точек ввода-вывода в одном корпусе. Выходы у каждого размера трёх видов — реле, транзисторы sinking или транзисторы sourcing, питание — от сети 100–240 В AC либо от 24 В DC. К модулям на 30 и 40 точек подключают до трёх модулей расширения по 8 или 20 точек, всего до 100 точек; к модулям на 10 и 20 точек расширение не подключается. Программа, область DM только для чтения и настройки ПЛК записываются во флеш-память и хранятся без батареи. У исполнений с суффиксом -V1 по руководству W317 механический ресурс релейных выходов — 20 млн срабатываний вместо 10 млн, и все они соответствуют директивам ЕС без оговорок, которые руководство делает для прежних модулей.
Команды CPM1A описаны в общем руководстве по программированию W353 вместе с командами CPM2A — моноблока на 20–60 точек со встроенными часами и портом RS-232C — и сверхкомпактного CPM2C с питанием исключительно от 24 В DC. Микро-ПЛК CP2E в исполнении N получает порты Ethernet. Все контроллеры каталога собраны в разделе Контроллеры MAC/PLC.
Характеристики
| Исполнения | 10 точек (6 входов, 4 выхода), 20 точек (12 и 8), 30 точек (18 и 12), 40 точек (24 и 16) |
|---|---|
| Выходы | реле (CPM1A-□CDR), транзисторы sinking (CPM1A-□CDT) или sourcing (CPM1A-□CDT1) |
| Питание | 100–240 В AC, 50/60 Гц (допустимо 85–264 В) или 24 В DC (допустимо 20,4–26,4 В) |
| Потребляемая мощность | 10 и 20 точек — не более 30 ВА (AC) или 6 Вт (DC); 30 и 40 точек — не более 60 ВА или 20 Вт |
| Выход 24 В DC | только у исполнений с питанием AC: 200 мА (10 и 20 точек), 300 мА (30 и 40 точек) — для входных устройств, нагрузку выходов от него не питают |
| Программа | 2 048 слов, релейные диаграммы; 14 базовых команд и 77 типов специальных (135 команд) |
| Время выполнения | базовые команды — от 0,72 до 16,2 мкс, MOV — 16,3 мкс |
| Память данных | 1 024 слова DM для чтения и записи, 512 слов только для чтения |
| Таймеры и счётчики | 128 (TIM/CNT 000–127) |
| Входы | 24 В DC (+10/−15 %); постоянная времени 1, 2, 4, 8, 16, 32, 64 или 128 мс |
| Прерывания | 2 входа у модулей на 10 точек, 4 — у остальных; отклик не более 0,3 мс; в режиме счёта — до 1 кГц |
| Быстрые входы | те же клеммы, что у прерываний; импульс от 0,2 мс |
| Скоростной счётчик | один: 5 кГц однофазный или 2,5 кГц двухфазный |
| Импульсный выход | один, от 20 Гц до 2 кГц — только у исполнений с транзисторными выходами |
| Интервальный таймер | от 0,5 до 319 968 мс, однократное или периодическое прерывание |
| Аналоговые регуляторы | 2 на корпусе, значение от 0 до 200 |
| Релейный выход | 2 А при 250 В AC (cos φ = 1) или 24 В DC, до 4 А на общий провод; минимум — 10 мА при 5 В DC |
| Транзисторный выход | 0,3 А на выход при 24 В DC |
| Хранение данных | DM для записи, HR и значения счётчиков держит конденсатор — 20 суток при 25 °C |
| Температура | работа от 0 до +55 °C, хранение от −20 до +75 °C |
| Влажность | от 10 до 90 % без конденсата |
| Габариты -V1 (Ш × В) | 66 × 90 мм (10 и 20 точек), 130 × 90 мм (30 точек), 150 × 90 мм (40 точек) |
| Глубина -V1 | 50 мм с питанием DC, 70 мм с питанием AC |
| Масса | AC — не более 400, 500, 600 и 700 г; DC — не более 300, 400, 500 и 600 г (от 10 до 40 точек) |
| Монтаж | на DIN-рейку 35 мм или на плоскость винтами |
Модули расширения
К процессорным модулям на 30 и 40 точек подключают до трёх модулей. Модули ввода-вывода: CPM1A-20EDR1, 20EDT, 20EDT1 — 12 входов и 8 выходов; CPM1A-8ED — 8 входов; CPM1A-8ER, 8ET, 8ET1 — 8 выходов. Аналоговые модули CPM1A-MAD01 и MAD11 дают по 2 входа и 1 выходу, с тремя модулями — 6 входов и 3 выхода; разрешение 1/256 у MAD01 и 1/6000 у MAD11. Модули датчиков температуры: CPM1A-TS001 и TS002 — 2 или 4 входа термопар K и J, CPM1A-TS101 и TS102 — 2 или 4 входа термометров сопротивления Pt100 и JPt100; всего до 6 входов температуры. CPM1A-SRT21 делает контроллер ведомым сети CompoBus/S (8 входных и 8 выходных бит), CPM1A-DRT21 — ведомым DeviceNet (32 входа и 32 выхода).
Связь и программирование
На корпусе — периферийный порт. Через адаптер CPM1-CIF01 (RS-232C) к нему подключают ПК по Host Link, панель оператора OMRON по NT Link или второй ПЛК по связи 1:1 — CPM1A, CQM1, CPM1, SRM1, C200HS, C200HX/HG/HE; через адаптер CPM1-CIF11 (RS-422) — связь Host Link 1:N. Программу пишут пультом CQM1-PRO01-E или C200H-PRO27-E, с ПК — в SYSMAC Support Software, SYSMAC-CPT или CX-Programmer (WS02-CXPC1-E, версия 1.2 и новее), кабель к ПК — CQM1-CIF02 длиной 3,3 м через адаптер CPM1-CIF01. Модуль CPM1-EMU01-V1 — загрузчик программ: с ним программу и память данных переносят между контроллерами на месте.
Документы
Характеристики, модули расширения, связь и размеры — по руководству по эксплуатации CPM1A Operation Manual (Cat. No. W317-E1-11, на английском). Набор команд и области памяти — в руководстве по программированию CPM1/CPM1A/CPM2A/CPM2C/SRM1(-V2) Programming Manual (Cat. No. W353-E1-06, на английском).
