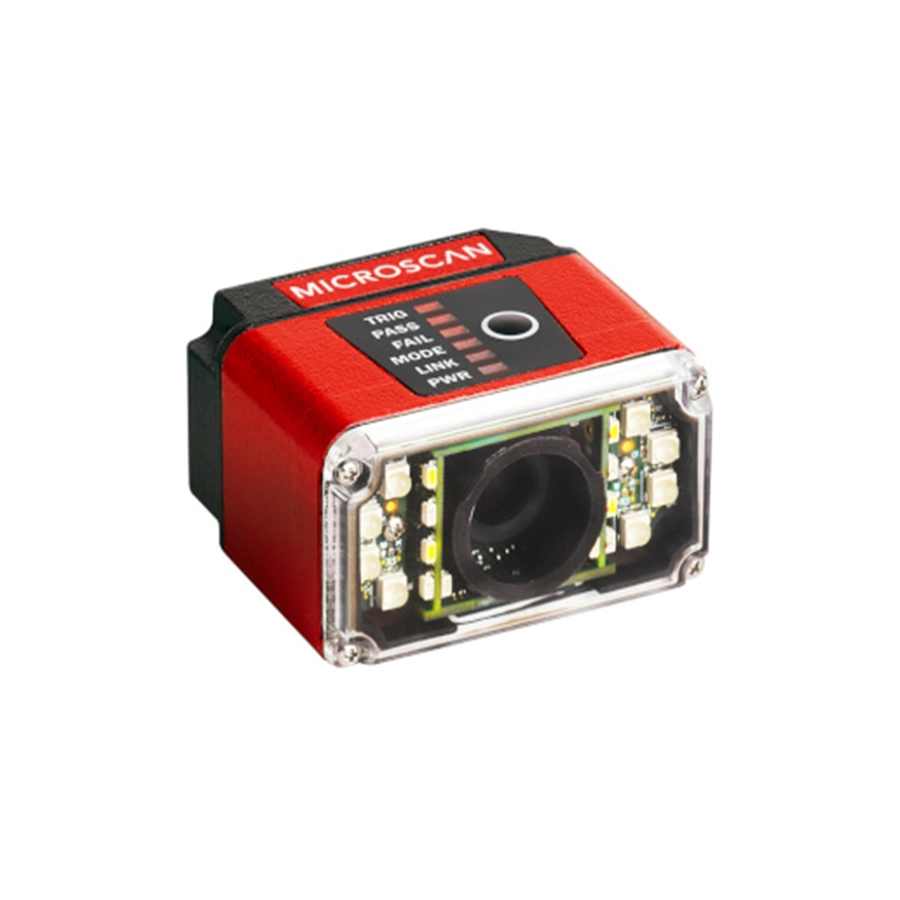

Миниатюрная интеллектуальная камера MicroHAWK MV-30
Документация
Даташит OMRON Microscan MicroHAWK MV-30 SP094E-EN-0119 (PDF, на английском)
Даташит OMRON Microscan MicroHAWK Long Range SP106A-EN-0119 (PDF, на английском)
Руководство OMRON Microscan MicroHAWK MV-20/MV-30/MV-40 Smart Camera Guide 84-9007432-02 Rev F (PDF, на английском)
Краткое руководство OMRON Microscan MicroHAWK MV Quick Start Guide 83-9137432-02 Rev G (PDF, на английском)
Руководство по настройке OMRON Microscan MicroHAWK MV Configuration Guide 83-9217013-02 Rev G (PDF, на английском)
Цена: Под заказ
Угловой выход кабеля с 15-контактным разъёмом D-sub отличает смарт-камеру MicroHAWK MV-30. Через этот разъём проходят и последовательный порт RS-232, и USB, и два входа с тремя выходами, и питание 5 В. В руководстве Omron Microscan MV-30 — миниатюрная камера с последовательным портом и USB для OEM-производителей и строителей машин. Алюминиевый корпус IP54 — 25 × 45 × 38 мм, 46 г без кабеля. К внутренней подсветке можно добавить восемь внешних светодиодов, к фиксированному фокусу — жидкостный объектив с автофокусом, а для дальних расстояний есть исполнение Long Range. Питание от шины USB компьютера допустимо, однако подсветка при нём, по руководству, теряет примерно 30 % яркости, а Power Strobe, по даташиту, не работает.
Без порта RS-232 и дискретных сигналов, зато на одном кабеле USB работает MV-20; корпус IP65/67 и сети EtherNet/IP, PROFINET — у MV-40, объективы C-mount — у HAWK MV-4000. Весь выбор — в разделе «Системы технического зрения».
Характеристики
| Разъём | кабель 0,91 м с розеткой D-sub высокой плотности на 15 контактов; к порту USB компьютера — через кабель-переходник |
|---|---|
| Связь | USB 2.0 Full-Speed с Ethernet over USB и HID; RS-232 |
| Дискретные сигналы | входы: сигнал запуска и New Master (номинал 5–28 В; при 5 В DC — 0,16 мА); выходы: вспышка плюс два общего назначения (ТТЛ 5 В, до 10 мА втекающего и вытекающего тока) |
| Питание | 5 В DC ±5 %, 600 мА типично; при питании от USB компьютер должен отдать до 600 мА |
| Подсветка | внутренняя — 4 красных светодиода 625 нм и 4 белых; внешняя — восемь, одного цвета на выбор: красный, белый, синий или ИК; включают внутреннюю либо внешнюю: выкл., вкл., вспышка, у внешней ещё Power Strobe |
| Сенсоры | WVGA 752 × 480 (0,34 Мп, моно) — до 52 кадров/с; SXGA 1280 × 960 (1,2 Мп, моно) — до 40; QSXGA 2592 × 1944 (5 Мп, цвет) — до 5; затвор у первых двух глобальный, у QSXGA — построчный |
| Выдержка | WVGA — 50–66 667 мкс, SXGA — 66–58 825 мкс, QSXGA — 66–66 667 мкс |
| Постоянный фокус | объективы 5,2 и 8,0 мм — 50, 102, 190 или 300 мм от камеры; UHD 16,0 мм — 64 или 400 мм |
| Автофокус | 5,2 и 7,7 мм: программная фокусировка 50–300 мм; UHD 16,0 мм: 40–150 мм, только с SXGA |
| Long Range | только SXGA 1,2 Мп: объектив 16,5 мм, автофокус 75–1160 мм, до 42 кадров/с, выдержка 50–100 000 мкс |
| Индикаторы | PWR, LINK, MODE, TRIG, PASS и FAIL, два светодиода прицела, две зелёные вспышки |
| Вычислитель | 800 МГц, флеш 2 ГБ, ОЗУ 256 МБ; снимки — по FTP |
| Среда | работа 0…+40 °C, склад −50…+75 °C, влажность 5–95 % без конденсата; эмиссия помех — класс A по EN 61326-1:2013 |
Код и подключение
В коде 7ABX-YZZZ-LPPP у MV-30 A = 3 (корпус IP54, 5 В, USB). X — сенсор, Y — оптика: 1 — стандартная плотность, 2 — высокая, 3 — UHD, 4 — Long Range (с автофокусом, только SXGA), 5 — UHD плюс поляризатор; ZZZ = 000 означает автофокус, иначе — фокус в миллиметрах; L — цвет внешних светодиодов: 1 — красный (кроме QSXGA), 2 — белый, 3 — синий, 4 — ИК; PPP — программы AutoVISION Sensor, AutoVISION или Visionscape в одном из пяти наборов. Для подключения Omron Microscan выпускает кабели DB15 — к внешнему питанию и RS-232 (61-9000037-01), к USB и RS-232 со входом запуска (61-9000102-01) и комплект с блоком питания (98-9000048-01).
Документы
Основные характеристики — в английском даташите MicroHAWK MV-30 (код SP094E-EN-0119 внизу первой страницы), исполнение Long Range для MV-30 и MV-40 — в отдельном листе MicroHAWK Long Range (SP106A-EN-0119). Общие для трёх камер руководства — Smart Camera Guide (код 84-9007432-02, редакция F), Quick Start Guide (83-9137432-02, G) и Configuration Guide (83-9217013-02, G) — описывают кабели, питание и настройку. В даташите у MV-30 USB 2.0 Full-Speed, в руководстве — High Speed; в таблице выше — по даташиту. Все пять файлов на английском лежат в «Документации» карточки.
