G2R-2-SN-AP3 AC230(S)
Цена: Под заказ

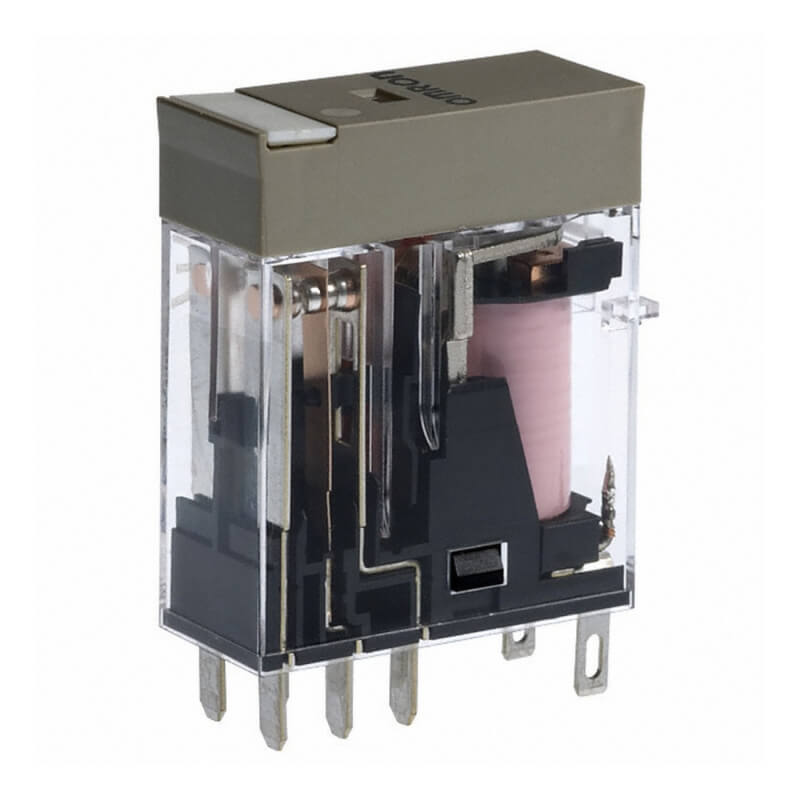

Реле с обозначением G2R-2-SN-AP3 AC230(S) по индексам — двухполюсное исполнение G2R-2-SN со светодиодом и катушкой на 230 В переменного тока, а индекс AP3 у OMRON Europe носят модели с позолоченными контактами. Такой модели нет ни в даташите серии, ни в таблице серии OMRON Europe, страницы модели тоже нет; в таблице есть G2R-2-SN-AP3 DC24(S) с катушкой постоянного тока и G2R-2-SNI-AP3 AC230(S) с кнопкой проверки.
G2R-2-SN-AP3 с другой катушкой: 24 В DC. С той же катушкой 230 В AC: G2R-2-S AC230(S), G2R-2-SN AC230(S), G2R-2-SNI AC230(S), G2R-2-SNI-AP3 AC230(S). Все исполнения и как выбрать — в разделе G2R-2-S, однополюсные реле — в разделе G2R-1-S.
Что известно о модели
| Контакты | 2 переключающих (DPDT) — по обозначению G2R-2 |
|---|---|
| Индикация и проверка | светодиод (N), механический указатель срабатывания и табличка для маркировки ((S)) — по легенде обозначения в даташите серии |
| Индекс AP3 | у моделей OMRON Europe с этим индексом контакты AgSnIn с золотым покрытием 3 мкм |
| Напряжение катушки | 230 В AC — по обозначению |
| Ток и мощность катушки, нагрузки контактов, размеры | не приводятся ни в даташите серии, ни в таблице серии OMRON Europe |
Документы
Модели нет в даташите OMRON G2R-□-S (S) General-purpose Relay (Cat. No. J226-E1-14, на английском), а на сайте OMRON Europe нет ни страницы модели, ни строки в таблице серии G2RS, ни файла EPLAN — поиск находит только запись библиотеки CAD с обозначением G2R-2-SN-AP3 AC230(S). Обозначение расшифровано по легенде даташита.
