Источник бесперебойного питания BU_2RWL
Документация
Цена: Под заказ

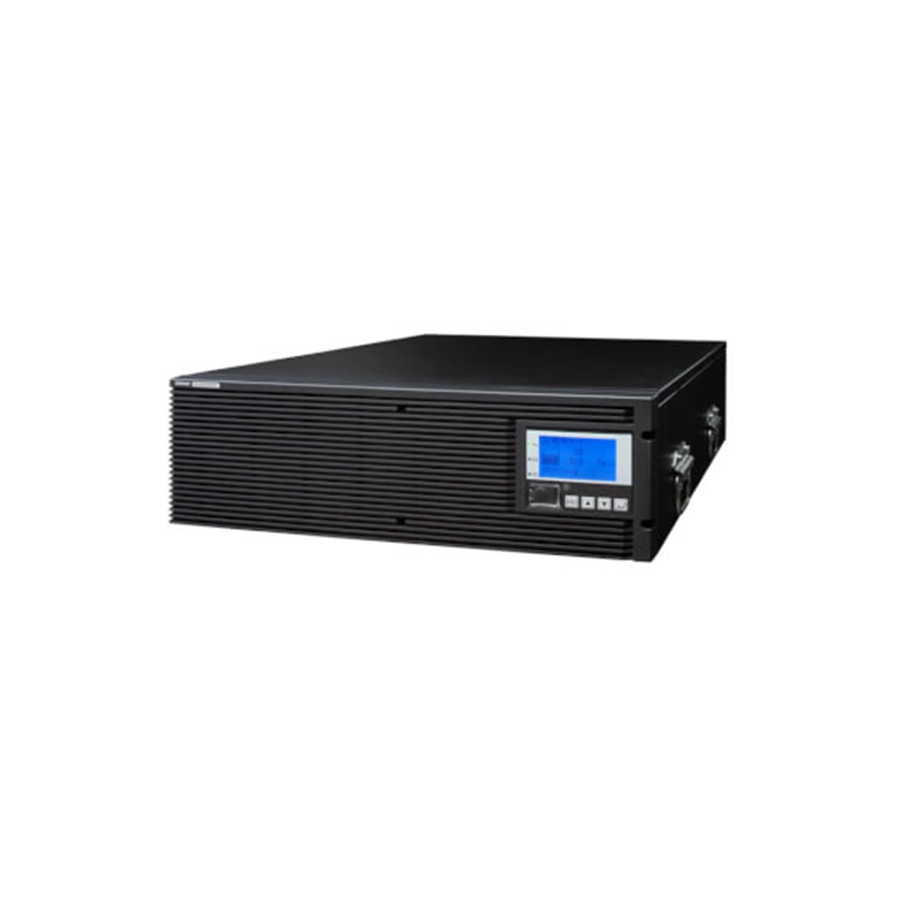

Стоечные ИБП OMRON BU□002RWLG на 2000–5000 ВА питают нагрузку 200–240 В через постоянно работающий инвертор. OMRON называет серию BU_2RWL источником бесперебойного питания для встраивания в промышленное оборудование, а в листовке серии — для промышленных и обычных ПК, систем технического зрения и контроллеров на Windows. Выход — синусоида: пропала сеть — нагрузка остаётся на инверторе и батарее без паузы, а при запуске, превышении мощности или неисправности ИБП отдаёт ей напряжение сети по цепи байпаса. В серии три модели: BU2002RWLG и BU3002RWLG высотой 2U, BU5002RWLG — 3U; уставки задают кнопками в меню ЖК-экрана на лицевой панели, без компьютера.
С тем же способом работы, но в напольном корпусе с вилкой Schuko, розетками IEC и портом USB для сети 220–240 В выпускается серия BU□002SWG. Цепь 24 В постоянного тока внутри шкафа резервируют ИБП для DIN-рейки — S8BA со встроенной батареей и S8BA с раздельной батареей. Чем различаются все ИБП каталога, сказано во вводном тексте раздела.
Характеристики
| Мощность | BU2002RWLG — 2000 ВА/1400 Вт, BU3002RWLG — 3000 ВА/2100 Вт, BU5002RWLG — 5000 ВА/3500 Вт; в режиме 100 В — 1000 ВА/700 Вт, 1500 ВА/1050 Вт и 2500 ВА/1750 Вт |
|---|---|
| Номинальный ток выхода | 10, 15 и 25 А |
| Способ работы | инвертор включён всё время (Full-time inverter supply method, high efficiency); на батарею и на байпас ИБП переключается без разрыва |
| Сеть | однофазная двухпроводная с заземлением; номинал выбирают из 200, 208, 220, 230 и 240 В AC |
| Допустимое входное напряжение | по режиму, ±2 В: 200 В — 170–278 В, 208 В — 177–278 В, 220 В — 186–278 В, 230 В — 194–278 В, 240 В — 202–278 В |
| Частота сети | 50/60 Гц, допуск ±1, 3, 5 или 14 %, с завода — 5 % |
| Входной ток | при номинальном и при минимальном входном напряжении: 9 и 11 А, 14 и 16 А, 23 и 27 А |
| Защита входа | автомат (NFB): 16 А у BU2002RWLG и BU3002RWLG, 30 А у BU5002RWLG |
| Напряжение выхода | 200, 208, 220, 230 или 240 В ±2 % и от сети, и от батареи; в режиме 100 В — ±5 % |
| Форма и частота выхода | синусоида; коэффициент искажений при номинальной нагрузке — до 7 % на выпрямительной, до 3 % на активной; частота от сети — синхронно с ней, от батареи — 50/60 Гц ±0,5 Гц |
| Клеммы и разъёмы | вход и выход — клеммники; у BU5002RWLG ещё вилка NEMA L6-30P на входном кабеле и две розетки NEMA L6-30R |
| Батарея | свинцовая герметичная, 12 В/9 Ач: 4, 6 и 12 шт.; заряд — 8 ч; ожидаемый срок — 5 лет при 25 °C и 2,5 года при 35 °C, значения не гарантированы |
| Сменная батарея | BUB2002RW (48 В, 9 Ач, 11 кг) — для BU2002RWLG, BUB3002RW (72 В, 9 Ач, 17 кг) — для BU3002RWLG, два BUB3002RW — для BU5002RWLG |
| Резерв при полной нагрузке | 5 мин (25 °C, новая батарея) |
| Прочность изоляции | 1500 В AC 1 мин, ток утечки до 20 мА, попарно между цепями AC, цепями управления DC и корпусом; сопротивление между ними — от 20 МОм при 500 В DC |
| Вибрация и удар | 10–55 Гц, полуамплитуда 0,2 мм, по осям X, Y, Z 60 мин; падение с высоты 10 см |
| Размеры (Ш × Г × В) и масса | 430 × 660 × 88 мм (2U) — около 28 кг (BU2002RWLG) и 33 кг (BU3002RWLG); 430 × 700 × 132 мм (3U) — около 61 кг |
| Собственное потребление | 70, 148 и 249 Вт при заряженной батарее; 145, 265 и 480 Вт при наибольшем токе заряда |
| Охлаждение и шум | вентиляторы; шум — не выше 45 дБ, у BU5002RWLG — 50 дБ |
| Среда | работа от 0 до +40 °C при 25–85 % влажности; хранение от −15 до +50 °C при 10–90 %, с заряженной батареей; без конденсата |
| Стандарты | UL1778, CE, RoHS; по помехам — VCCI, класс A |
| Связь | RS-232C и порт контактных сигналов, оба D-sub на 9 контактов; слот для карты SC08G или карты SNMP/Web SC20G2 |
| Меню ЖК-панели | язык, контраст и автоотключение экрана, проверка экрана и ламп, звуковой сигнал, календарь, счётчик срока службы, выходное напряжение (режим 100 В при применении по UL не ставят), допуск частоты, автоперезапуск и его задержка, режим выключателя питания, сухой контакт |
Время резервирования
Нагрузку даташит предлагает считать в ваттах. Если на устройстве указаны вольт-амперы, их умножают на коэффициент мощности, если амперы — на коэффициент мощности и на напряжение; неизвестный коэффициент принимают равным 1 (обычно он от 0,6 до 1). По сумме находят время в таблице — BU2002RWLG / BU3002RWLG / BU5002RWLG, минуты. Это справочные начальные значения при 25 °C: время зависит от состояния батареи и условий, а на холоде оно меньше.
| 50 Вт | 190 / 260 / 480 |
|---|---|
| 100 Вт | 110 / 165 / 320 |
| 300 Вт | 39 / 63 / 140 |
| 600 Вт | 16 / 28 / 68 |
| 1200 Вт | 7 / 11 / 31 |
| 1400 Вт | 5 / 9 / 25 |
| 2100 Вт | — / 5 / 15 |
| 3500 Вт | — / — / 5 |
Установка и подключение
В 19-дюймовую стойку EIA или JIS ИБП ставят на кронштейны и опорные уголки из комплекта: одного переднего крепления вес не выдержит. Горизонтально на полу его ставят на шесть резиновых ножек, вертикально — на подставки из комплекта (у BU5002RWLG их три) и оставляют сверху от 250 мм. Решётки не закрывают: спереди до стены — от 5 см, сзади — от 10 см. Розетку или линию питания берут не слабее 11, 16 и 27 А — такой ток ИБП потребляет при полной нагрузке. У BU5002RWLG батареи упакованы отдельно, их устанавливают в корпус до монтажа.
По мерам безопасности даташита к ИБП не подключают приборы с однополупериодным выпрямителем, например сушилки и часть электромагнитных клапанов; с катушками и двигателями работу проверяют заранее — пусковой ток может сбить ИБП. От генератора ИБП уходит на батарею, если напряжение или частота выходят из диапазона или частота меняется быстрее 5 Гц/с. Испытание электрической прочности запрещено — оно может повредить элемент подавления импульсов на входе; сопротивление изоляции меряют на пределе 400 В DC. Выход через байпас сохраняется и при отказе схемы управления, даже с погасшими индикаторами, поэтому напряжение с нагрузки снимают, отключив сеть или вынув вилку. OMRON рассчитывает ИБП на оборудование автоматизации и офисную технику, например ПК, и запрещает ставить его туда, где нужна очень высокая надёжность: в медицинские системы, от которых прямо зависит жизнь, и в системы, прямо влияющие на безопасность людей.
Сигналы и программы
На разъёме контактных сигналов — четыре оптронных выхода NPN, каждый рассчитан на ток до 50 мА при напряжении не выше 35 В DC: BU включён всё время работы от батареи, BL — при низком заряде в этом режиме, TR — при внутренней неисправности, WB — когда самопроверка признала батарею изношенной или счётчик срока дошёл до замены (считает он только время с поданной сетью). Там же вход BS, который после заданной задержки останавливает выход (уровень HIGH — от 5 до 24 В DC), и вход дистанционного пуска и остановки. Карта SC08G меняет выходы на релейные — до 30 В DC, 2 А при активной и 1 А при индуктивной нагрузке. Из программ в комплект входят Simple Shutdown Software и PowerAct Pro: первая по кабелю RS-232C сама выключает компьютер при сбое сети, вторая выключает и несколько компьютеров в локальной сети и по расписанию запускает и останавливает ИБП. Для соответствия CE кабель связи берут короче 3 м. После полного разряда ИБП включается сам, когда вернётся сеть; если это не нужно, автоперезапуск снимают в меню.
Документы
Таблицы и ограничения выше — по даташиту OMRON BU□002RWLG на английском, код Cat. No. U704-E1-03 стоит на его последней странице. Установка, меню и программы подробно — в руководстве пользователя BU□002RWLG с кодом K1L-D-15036C; его европейское издание — U02E-EN-01. Русская брошюра OMRON о сериях S8BA и BU (s8ba_ups_br2018_ru_08, PDF) называет этот способ работы режимом двойного преобразования, в английских документах OMRON он online. В поле «Документация» — даташит U704-E1-03, оба издания руководства и русская брошюра.
