ИБП S8BA со встроенной батареей
Документация
Цена: Под заказ

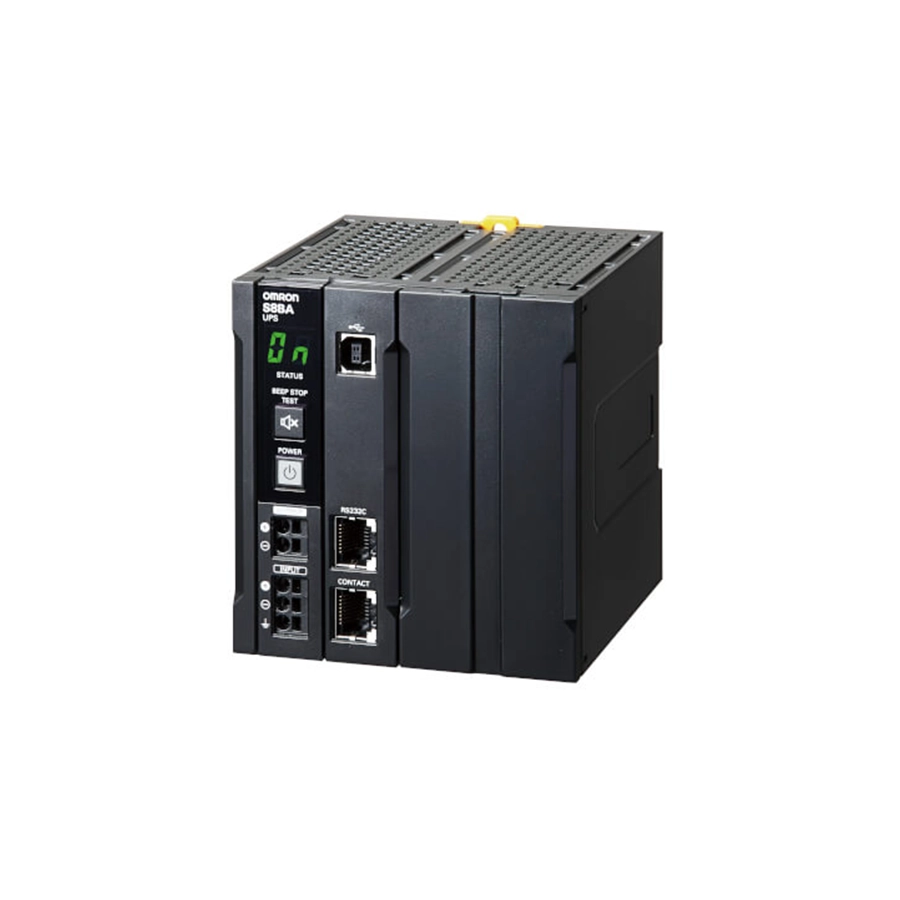

Литий-ионная батарея встроена прямо в корпус этого ИБП OMRON для цепи 24 В DC, рассчитанного на DIN-рейку. Самая лёгкая модель весит около 0,8 кг. На вход ИБП подают 24 В DC от импульсного блока питания, к выходу подключают промышленный компьютер или контроллер: при провале или пропадании входного напряжения ИБП на время переводит их на батарею и через USB, RS-232C или порт сигналов даёт команду на штатное завершение работы. Четыре модели S8BA-24D24D□□□LF — на 120, 240, 360 и 480 Вт — отличаются числом сменных батарейных пакетов S8BA-B120L внутри, от одного до четырёх; при номинальной нагрузке резерв у всех 6 минут.
Батарею отдельным блоком рядом на рейке и мощность до 960 Вт даёт исполнение S8BA-24D24D□□□SBF; при нагрузке 30 Вт с большим батарейным блоком оно держит до 290 минут. Сеть переменного тока 200–240 В резервируют ИБП BU□002RWLG для стойки и напольные BU□002SWG. Блок питания для входа ИБП подбирают среди импульсных источников питания, сравнение всех ИБП каталога — во вводном тексте раздела.
Характеристики
| Мощность и ток | 120 Вт/5 А, 240 Вт/10 А, 360 Вт/15 А, 480 Вт/20 А; при применении по UL у 480 Вт — 400 Вт/16,7 А и входной ток до 20 А |
|---|---|
| Вход | 24 В DC; допустимое отклонение задаёт настройка чувствительности: стандартная — ±10 % (с завода), низкая — ±12,5 %, высокая — ±5 % |
| Переход на батарею | при снижении входа на 15, 12,5 и 7,5 % (низкая, стандартная и высокая чувствительность) и при таком же превышении; возврат на вход — в пределах ±12,5, ±10 и ±5 % |
| Входной ток | при номинальном входе и номинальной нагрузке — 5,9, 11,7, 17,5 и 23,3 А |
| Предохранитель входа | 10 А (120 Вт), 15 А (240 Вт), 30 А (360 и 480 Вт); пользователем не заменяется |
| Выход | в обычном режиме — входное напряжение без изменений, от батареи — 24 В ±5 %; переключение без разрыва |
| Перегрузка | от 110 % нагрузки — предупреждение на индикаторе, при работе от батареи ещё и снижение выходного напряжения; в обычном режиме выход пропадает, если сгорит предохранитель входа |
| Батарея | литий-ионная, 14,4 В; 1600 мАч × 1, 2, 3 или 4 параллельно; сменный пакет S8BA-B120L (0,3 кг) — один на каждые 120 Вт мощности |
| Заряд и срок службы | заряд 4 ч, в жаре его может приостанавливать температурная защита (на индикаторе — CS); ожидаемый срок — 10 лет при 25 °C, 5 лет при 40 °C, 2,5 года при 50 °C, это оценка, а не гарантия |
| Обслуживание батареи | замена без отключения нагрузки; автоматическая проверка батареи; счётчик срока службы |
| Клеммы | push-in на входе и выходе: одножильный 0,2–4,0 мм², многожильный 0,2–2,5 мм² (AWG24–12), зачистка 8–10 мм; рекомендуемое сечение — 0,5, 1,25, 2,0 и 3,5 мм² для 5, 10, 15 и 20 А, провод на 90 °C |
| Связь | USB (разъём B, кабель 1,5 м в комплекте), RS-232C (RJ45), порт CONTACT (RJ45); кабели 2 м заказываются отдельно: S8BW-C01 (RJ45 — D-sub 9) и S8BW-C02 (RJ45 — свободные концы) |
| Сигналы CONTACT | выходы BU, BL, TR, WB — до 50 В DC и 360 мА, у BU отклик от 10 мс; вход остановки BS — HIGH 8–24 В DC, 1,7–5,1 мА; вход дистанционного включения и выключения |
| Размеры (Ш × Г × В) и масса | 94 × 100 × 100 мм, около 0,8 кг (120 Вт); 148 × 100 × 100 мм, около 1,3 кг (240 Вт); 270 × 100 × 100 мм, около 2,0 и 2,3 кг (360 и 480 Вт) |
| Собственное потребление | 7, 11, 14 и 18 Вт при заряженной батарее; 22, 41, 60 и 80 Вт при наибольшем токе заряда; охлаждение естественное |
| Среда | работа от 0 до +55 °C, хранение от −20 до +55 °C, влажность 10–90 % без конденсата; вибрация по JIS C 60068-2-6 (5–8,4 Гц — 3,5 мм, 8,4–150 Гц — 9,8 м/с², 100 мин по X, Y, Z), удар по JIS C 60068-2-27 — 147 м/с² по 3 раза |
| Изоляция | 1000 В AC 50/60 Гц 1 мин между внешними клеммами DC и клеммой GR, утечка до 10 мА; от 20 МОм при 500 В DC |
| Стандарты | UL508, CE, UKCA, C22.2 No.107.1-01; помехи — EN 61000-6-4, FCC, ICES, RCM, KC; судовые LR, DNV, EN 60945 — с фильтрами TDK на входе |
Обозначение модели
S8BA-24D24D□□□LF читается по частям: первое 24D — вход 24 В DC, второе 24D — выход 24 В DC, три цифры — мощность: 120, 240, 360 или 480 Вт. Сменный батарейный пакет у всех моделей один — S8BA-B120L.
Время резервирования
Нагрузку считают в ваттах: если у устройства указан ток, его умножают на 24. Справочные начальные значения при 25 °C, минуты, для 120 / 240 / 360 / 480 Вт; на холоде время меньше:
| 30 Вт | 29 / 58 / 87 / 119 |
|---|---|
| 60 Вт | 14 / 29 / 43 / 59 |
| 120 Вт | 6 / 15 / 22 / 29 |
| 240 Вт | — / 6 / 10 / 15 |
| 360 Вт | — / — / 6 / 9 |
| 480 Вт | — / — / — / 6 |
Монтаж, блок питания и уход
ИБП вешают на DIN-рейку с зазором 50 мм сверху и снизу; рейки PFP-100N, PFP-50N и PFP-100N2 заказывают отдельно, при вибрации и ударах берут стальную, а если корпус может сдвинуться, ставят с обеих сторон упоры PFP-M. На полу ИБП ставят на бок задней стенкой к стене — плата сзади частично открыта и чувствительна к статическому электричеству — или лицом вверх, отступив верхом от стены на 50 мм и больше. Вверх ногами, на вертикальной рейке, лицом вниз и друг на друге ИБП не ставят. У 120 и 240 Вт кривая снижения нагрузки одна для всех положений, у 360 и 480 Вт положения лицом вверх и на полу имеют свою кривую, у 480 Вт — ещё одна при применении по UL. Для директив ЕС ИБП ставят в шкаф, а его источник питания должен иметь усиленную или двойную изоляцию.
Мощность блока питания на входе должна превышать внутреннее потребление ИБП, сложенное с потреблением нагрузки; тогда номинал ИБП может быть и больше номинала блока питания. Пример даташита: промышленный компьютер на 70 Вт и S8BA-24D24D120LF с потреблением 22 Вт — блок питания от 92 Вт. Дистанционное включение работает, только когда включён выключатель ИБП, и с завода замкнутый вход останавливает ИБП.
Замену батареи начинают с режима замены: на включённом входе нажимают кнопку Beep Stop/Test и не отпускают 10 с и дольше, после чего ИБП сбрасывает счётчик срока. Если ИБП в этот момент питает нагрузку от батареи, пакет трогать нельзя — выход отключится. На хранении ИБП держат при температуре до 25 °C и раз в год заряжают 10–15 минут. Проверять батарею даташит велит раз в 6 месяцев, а позже — раз в 3 месяца: при 25 °C переход на квартальную проверку наступает через 6 лет после покупки, при 40 °C — через 3 года, при 50 °C — через 1,5 года, при 55 °C — через год.
Программы OMRON для ИБП скачиваются с сайта бесплатно: Power Attendant Standard Edition завершает работу компьютеров и останавливает ИБП при сбое питания, умеет запускать и останавливать их по расписанию и по сети отправлять команду выключения устройствам без своей программы; Basic Edition ведёт журналы событий и данных; Setting Utility читает, меняет, сохраняет и восстанавливает настройки ИБП.
Документы
Характеристики, таблицы, монтаж и программы — из первой части даташита OMRON S8BA на английском (Cat. No. U701-E1-08 на последней странице): версии со встроенной батареей там отведены с. 1–19. Пороги перехода на батарею и все настройки — в руководстве пользователя этой версии (Cat. No. U702-E1-09); европейское издание руководства — U01E-EN-01. Названия версий «со встроенной» и «с раздельной» батареей взяты из русской брошюры OMRON о сериях S8BA и BU (s8ba_ups_br2018_ru_08, PDF). В поле «Документация» — даташит U701-E1-08, оба руководства и русская брошюра.
