S8FS-G15012C
Документация
Цена: Под заказ

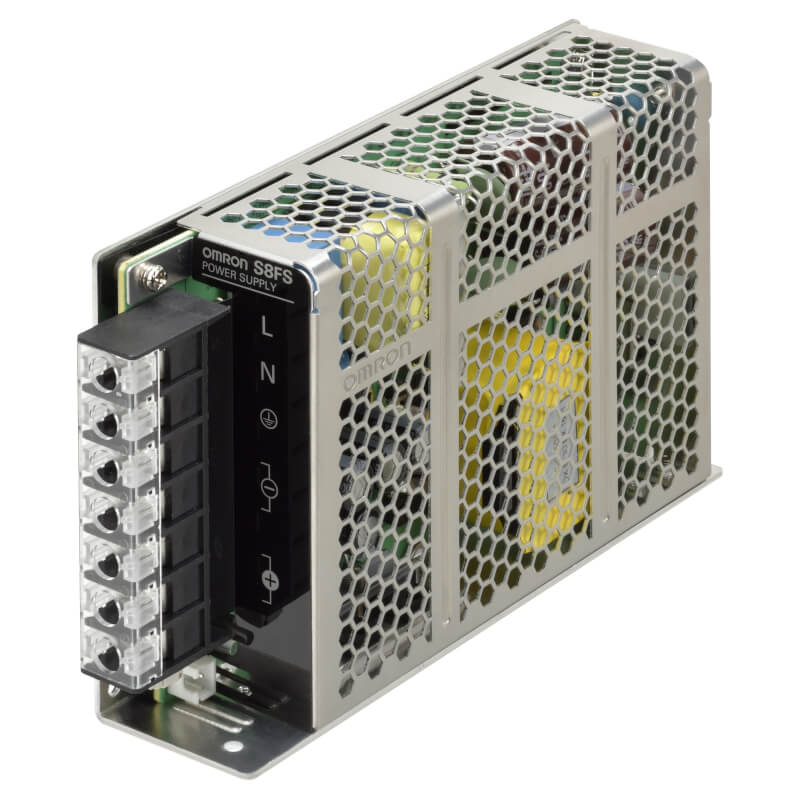

Импульсный блок питания OMRON S8FS-G15012C серии S8FS-G — 150 Вт, выход 12 В DC, ток до 13 А, прямой монтаж винтами на панель, винтовые клеммы. S8FS-G — серия OMRON в корпусе с крышкой: работает при температуре до +70 °C со снижением нагрузки, на высоте до 3000 м, с крышкой клеммника, из-под которой не выпадают винты, и передней крышкой от попадания посторонних предметов; без вентилятора.
Другие исполнения на 150 Вт и 12 В: S8FS-G15012CD (на DIN-рейку, винтовые клеммы). На 150 Вт с другим выходным напряжением: S8FS-G15005C (5 В), S8FS-G15015C (15 В), S8FS-G15024C (24 В), S8FS-G15048C (48 В). На 12 В соседней мощности: S8FS-G10012C (100 Вт), S8FS-G30012C (300 Вт). Той же мощности и напряжения в базовой серии S8FS-C: S8FS-C15012. Все модели обеих серий — в разделе S8FS.
Характеристики
| Мощность | 150 Вт |
|---|---|
| Выход | 12 В DC, номинальный ток 13 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Вход | 100–240 В AC; допустимо от 85 до 264 В AC однофазное или от 80 до 370 В DC (такой диапазон — у блоков выпуска с мая 2018 года); частота 50/60 Гц (47–450 Гц) |
| Потребляемый ток | 3 А при 100 В AC, 1,8 А при 200 В AC (типовое) |
| КПД | 84 % при 100 В AC, 87 % при 200 В AC (типовое) |
| Время удержания выхода | 10 мс при 100 В AC, 55 мс при 200 В AC (типовое) |
| Защиты | от перегрузки с автоматическим восстановлением; от перенапряжения — отключение при 120 % номинального напряжения и выше, повторный пуск снятием и подачей питания |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, только резервирование с внешними диодами |
| Индикатор | зелёный светодиод наличия выходного напряжения |
| Охлаждение | естественное, без вентилятора |
| Температура окружающей среды | при работе от −20 до +70 °C со снижением нагрузки по кривой даташита; хранение от −25 до +75 °C; без обледенения и конденсата |
| Влажность | при работе и хранении — до 90 % |
| Электрическая прочность изоляции | 3 кВ AC 1 мин вход — выход, 2 кВ AC вход — PE, 1 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Вибростойкость | 10–55 Гц, до 4,5 G, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в обе стороны по осям X, Y, Z |
| Наработка на отказ (MTBF) | не менее 135 000 ч |
| Срок службы | не менее 10 лет при условиях даташита |
| Монтаж | прямой, винтами на панель |
| Подключение | винтовые клеммы с крышкой |
| Габариты (Ш × В × Г) | 38 × 97 × 159 мм |
| Масса | 500 г |
| Стандарты | UL 508 (Listing), CSA C22.2 No.107.1 и No.62368-1, UL 62368-1 (Recognition), EN 62477-1 (категория перенапряжения III до 2000 м), EN/IEC 62368-1, EN/IEC 61558-2-16, PELV (EN/IEC 60204-1), RCM; ЭМС — EN 61204-3, излучение класса B (с алюминиевой пластиной под блоком); SEMI F47-0706 при 200 В AC |
Монтаж и подключение
Блок крепится винтами к панели. Для установки с лицевой стороны даташит предлагает исполнение CD на DIN-рейку с кронштейном S82Y-FSG-30F или S82Y-FSG-60F либо сменные кронштейны серий S8JX-N, S8JX-P и S8VM. Крышка клемм входит в комплект, запасная — S82Y-FSG-C7P. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8FS-G (Cat. No. T207-E1-14, на английском). Габариты — по справочнику OMRON Power Supply Selection Guide (Cat. No. T244-E1-01).
