S8FS-C15005J
Документация
Цена: Под заказ

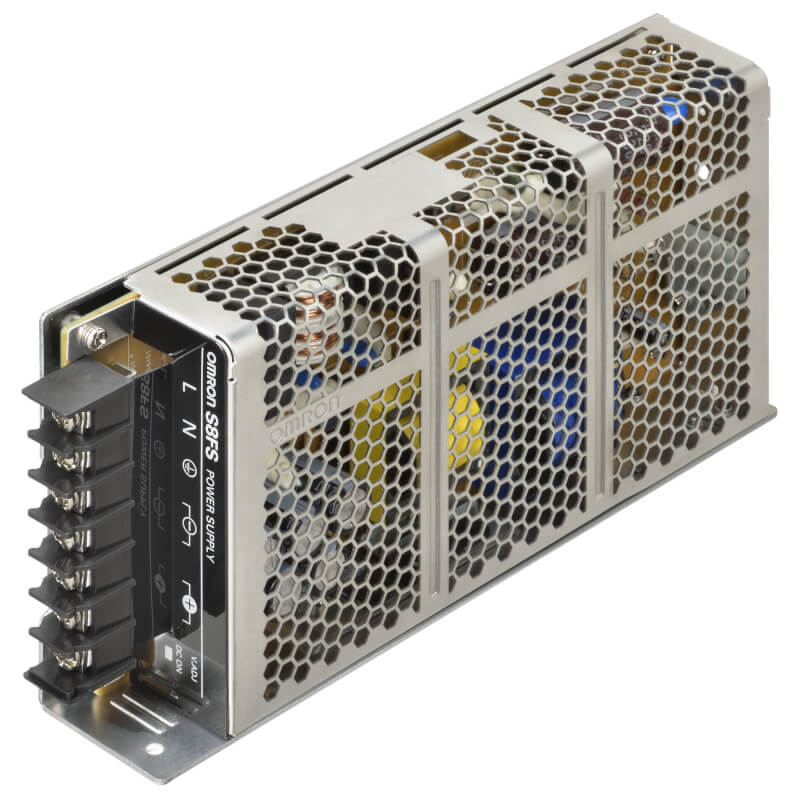

Импульсный блок питания OMRON S8FS-C15005J серии S8FS-C — 150 Вт, выход 5 В DC, ток до 26 А, клеммник спереди; монтаж — винтами на панель или на DIN-рейку через кронштейн. Вход — 100–120 или 200–240 В AC, диапазон выбирают переключателем; S8FS-C — базовая серия OMRON для промышленного оборудования с повышенной стойкостью к скачкам сетевого напряжения и грозовым импульсам и японскими электролитическими конденсаторами на 105 °C. Охлаждение естественное, без вентилятора.
То же с другим расположением клемм: S8FS-C15005 (клеммник сверху). На 150 Вт с другим выходным напряжением: S8FS-C15012J (12 В), S8FS-C15015J (15 В), S8FS-C15024J (24 В), S8FS-C15036J (36 В), S8FS-C15048J (48 В). На 5 В соседней мощности: S8FS-C10005J (100 Вт), S8FS-C20005J (200 Вт). Той же мощности и напряжения в серии S8FS-G, с работой до +70 °C: S8FS-G15005C. Все модели обеих серий — в разделе S8FS.
Характеристики
| Мощность | 150 Вт |
|---|---|
| Выход | 5 В DC, номинальный ток 26 А; регулировка напряжения от −10 до +10 % (V.ADJ) |
| Вход | 100–120 или 200–240 В AC (переключатель); допустимо 90–132 или 180–264 В AC однофазное или от 254 до 373 В DC; частота 50/60 Гц (47–450 Гц); при питании постоянным током стандарты безопасности не действуют |
| Потребляемый ток | 2,8 А при 115 В AC, 1,6 А при 230 В AC (типовое) |
| КПД | 81 % при 115 В AC, 82 % при 230 В AC (типовое) |
| Время удержания выхода | 29 мс при 115 В AC, 35 мс при 230 В AC (типовое) |
| Защиты | от перегрузки с автоматическим восстановлением; от перенапряжения — отключение при 115 % номинального напряжения и выше, повторный пуск снятием и подачей питания |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — нет, только резервирование с внешними диодами |
| Индикатор | зелёный светодиод наличия выходного напряжения |
| Охлаждение | естественное, без вентилятора |
| Температура окружающей среды | при работе от −20 до +60 °C со снижением нагрузки по кривой даташита; хранение от −40 до +85 °C; без обледенения и конденсата |
| Влажность | при работе 20–90 %, хранение 10–95 % |
| Электрическая прочность изоляции | 3 кВ AC 1 мин вход — выход, 2 кВ AC вход — PE, 1 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч; 10–500 Гц, амплитуда 0,26 мм, по 1 ч; по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в обе стороны по осям X, Y, Z |
| Наработка на отказ (MTBF) | не менее 135 000 ч |
| Срок службы | не менее 10 лет при условиях даташита |
| Подключение | винтовой клеммник спереди; момент затяжки винтов клемм — 0,74–0,88 Н·м |
| Масса | не более 500 г |
| Стандарты | UL 62368-1 и CSA C22.2 No.62368-1 (cURus, Recognition), EN 62368-1, RCM; ЭМС — EN 61204-3, излучение класса B; CCC (GB4943) |
Монтаж
На панель блок крепится винтами; варианты крепления и разметка отверстий — в разделе Dimensions даташита. На DIN-рейку — через кронштейн, заказывается отдельно: S82Y-FSC150DIN (боковой) или S82Y-FSC150DIN-S (установка основанием на рейку). Крышка клеммника — S82Y-FSC-C7F, заказывается отдельно. Диапазон входного напряжения — 100–120 или 200–240 В AC — выбирают переключателем на блоке. Инверторный выход для питания блока не годится; ИБП на входе — только не с прямоугольным выходным напряжением.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8FS-C (Cat. No. T062-E1-08, на английском): таблица моделей, характеристики по мощностям, кронштейны и крышки клеммника. Русская редакция T062-RU2-02 — прежний выпуск даташита; значения в таблице — по действующей английской редакции.
