Панель оператора NS5
Документация
Цена: Под заказ

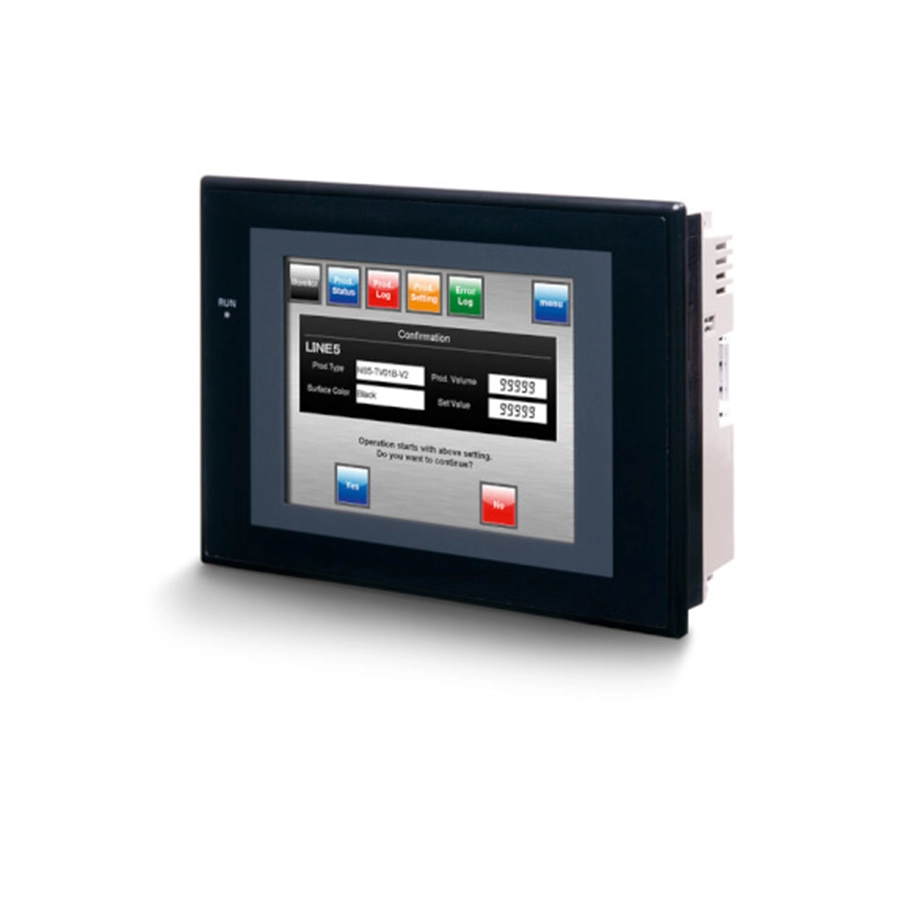

Терминал OMRON NS5 выпускается с тремя видами экрана 5,7 дюйма на 320 × 240 точек — два цветных TFT и монохромный STN. Виды экрана: SQ — цветной TFT, TQ — цветной TFT повышенной яркости, ярче SQ примерно на 70 кд/м², MQ — монохромный STN на 16 градаций серого. После буквы вида идёт 10 или 11: исполнения 11 имеют порт Ethernet, 10 — нет; с буквой B корпус чёрный, без неё — светлый (NS5-SQ11B-V2 — цветной TFT, Ethernet, чёрный корпус). Проект для NS5 делают в той же программе CX-Designer, что и для старших моделей, а модулей Controller Link и видеовхода у NS5 нет. Лицевая панель выдерживает IP65, питание — 24 В DC.
Старшие терминалы серии с экраном от 8,4 до 15 дюймов — в карточке NS8–NS15, переносной вариант NS5 — NSH5. Для текстовых сообщений и кнопок хватает NT2S. Все панели — в разделе Панели оператора.
Характеристики
| Модели | NS5-SQ10(B)-V2, NS5-SQ11(B)-V2, NS5-TQ10(B)-V2, NS5-TQ11(B)-V2, NS5-MQ10(B)-V2, NS5-MQ11(B)-V2 |
|---|---|
| Видимая область | 115,2 × 86,4 мм |
| Цвета | SQ и TQ — 256 на экране, 32 768 у картинок BMP и JPEG; MQ — монохром, 16 градаций |
| Подсветка | до половины яркости — не менее 75 000 ч у SQ и TQ, 50 000 ч у MQ; у SQ и TQ 3 или 32 уровня, у MQ — 3 |
| Сенсорная панель | резистивная матричная, 300 зон (20 × 15) по 16 × 16 точек, ресурс 1 000 000 нажатий |
| Порты | RS-232C A и B (D-Sub 9); USB ведомый — перенос проекта, связь с ПК и принтер PictBridge; слот CompactFlash; Ethernet у исполнений 11; USB-хоста нет |
| Память экранов | 60 МБ |
| Мощность | не более 15 Вт при 24 В DC (допустимо 20,4–27,6 В) |
| Размеры | 195 × 142 × 54 мм (Ш × В × Г) |
| Вырез в щите | 184 × 131 мм, щит толщиной 1,6–4,8 мм |
| Масса | не более 1,0 кг |
| Условия работы | от 0 до +50 °C при любом наклоне от 0 до 90°; хранение от −20 до +60 °C |
| Стандарты | cULus класс I раздел 2, CE, NK, LR, UL Type 4 — по таблице заказа даташита |
| Батарея | CJ1W-BAT01, 5 лет при 25 °C |
Выбор экрана
Цветной SQ и яркий TQ различаются только экраном — порты, размеры и вырез у них одни. Монохромный MQ на STN-матрице по руководству V083 при температуре выше +40 °C теряет контраст, а на холоде медленнее отвечает; то же руководство предупреждает, что NS5-SQ□□-V2 по партию 2110 включительно (21 января 2010 года) — тоже на STN, а не на TFT. Номер партии напечатан на задней стенке терминала.
Документы
Линейка, виды экранов и таблица заказа — по даташиту OMRON NS Series на английском (буклет, на последней странице — CD_EN-01_KPP_NS_series). Размеры, вырез, цвета, порты и условия работы — по руководству NS-Series Setup Manual V083-E1-33. По-русски — буклет «Серия NS» раннего издания (KPP_NS_RU01_INT01): в нём NS5-SQ ещё описан как STN.
