S8VK-G12024
Документация
Цена: 60 000 ₸

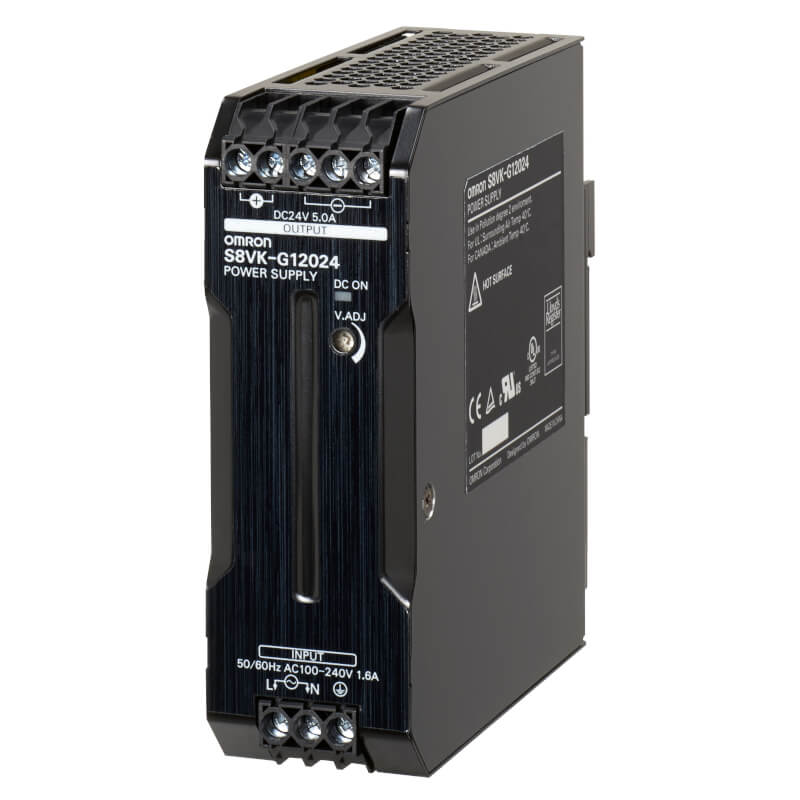

Однофазный импульсный блок питания OMRON S8VK-G12024 серии S8VK-G — 120 Вт, выход 24 В DC, номинальный ток 5 А и до 6 А в режиме Power Boost. Коэффициент мощности — не менее 0,94, КПД — 89 % при 230 В AC; корпус шириной 40 мм ставится на DIN-рейку. Работает от −40 до +70 °C со снижением нагрузки, от сети 85–264 В AC или от 90–350 В DC.
То же с покрытием плат — S8VK-G12024-400. На 24 В соседней мощности: S8VK-G06024 (60 Вт), S8VK-G24024 (240 Вт). Той же мощности в серии S8VK-C, с работой до +60 °C и без параллельной работы, — S8VK-C12024. С трёхфазным входом — S8VK-T12024. Все модели серии и как выбрать — в разделе S8VK-G, другие серии — в разделе Импульсные источники питания.
Характеристики
| Мощность | 120 Вт |
|---|---|
| Выход | 24 В DC, номинальный ток 5 А; регулировка напряжения от −10 до +15 % (V.ADJ) |
| Power Boost | до 6 А (120 % номинального) не дольше 10 с; доля времени не более 30 %, средний ток за цикл — не выше номинального |
| Вход | однофазный 100–240 В AC, допустимо 85–264 В AC, или 90–350 В DC; частота 50/60 Гц (47–63 Гц); к двум фазам трёхфазной сети — при напряжении между ними не выше 240 В AC +10 % |
| Потребляемый ток | 1,3 А при 115 В AC, 0,7 А при 230 В AC (типовое) |
| КПД | 89 % при 230 В AC (типовое) |
| Коэффициент мощности | не менее 0,94 при 230 В AC и полной нагрузке |
| Ток утечки | 0,24 мА при 115 В AC, 0,38 мА при 230 В AC (типовое) |
| Пусковой ток | 16 А при 115 В AC, 32 А при 230 В AC (типовое, холодный пуск при 25 °C) |
| Пульсации и шум | не более 150 мВ (размах, полоса 20 МГц) при 100–240 В AC и полной нагрузке, при температуре от −25 до +70 °C |
| Нестабильность выхода | от входа — не более 0,4 %, от нагрузки — не более 0,8 % (0–100 %), от температуры — не более 0,05 %/°C |
| Время запуска | 790 мс при 115 В AC, 750 мс при 230 В AC (типовое) |
| Время удержания выхода | 42 мс при 115 В AC, 42 мс при 230 В AC (типовое) |
| Защиты | от перегрузки — при токе выше 121 % номинального, прерывистый режим, восстановление автоматическое; от перенапряжения — от 130 % номинального напряжения выход отключается до снятия входа не менее чем на 3 минуты |
| Последовательная и параллельная работа | последовательно — до двух блоков с внешними диодами; параллельно — до двух блоков одной модели при температуре от −25 до +40 °C |
| Индикатор | зелёный DC ON, горит от 80–90 % номинального напряжения и выше; мигает при срабатывании защиты от перегрузки |
| Электрическая прочность изоляции | 3,0 кВ AC 1 мин вход — выход, 2,0 кВ AC вход — PE, 1,0 кВ AC выход — PE |
| Сопротивление изоляции | не менее 100 МОм при 500 В DC |
| Температура окружающей среды | при работе от −40 до +70 °C; снижение нагрузки — по кривой в даташите, с. 11, участок в начале диапазона на ней помечен как гарантированный для пуска; от −40 до −25 °C напряжение на выходе устанавливается с задержкой, а пульсации могут быть выше табличных; хранение от −40 до +85 °C; без обледенения и конденсата |
| Влажность | 0–95 % при работе и хранении |
| Вибростойкость | 10–55 Гц, амплитуда 0,375 мм, по 2 ч по осям X, Y, Z |
| Ударостойкость | 150 м/с², по 3 раза в направлениях ±X, ±Y, ±Z |
| Наработка на отказ (MTBF) | не менее 135 000 ч; срок службы — не менее 10 лет |
| Охлаждение и корпус | без вентилятора; степень защиты IP20 (EN/IEC 60529) |
| ЭМС | гармоники тока — EN 61000-3-2; излучение помех — EN 61204-3 и EN 55011, класс B; устойчивость — EN 61204-3, высокий уровень жёсткости |
| Стандарты | UL 508 (Listing), UL 62368-1 (Recognition), CSA C22.2 No.107.1, CSA C22.2 No.62368-1, EN 62477-1, EN 62368-1; PELV (EN 60204-1, EN 62477-1), EN 61558-2-16, RCM; регистр Ллойда; SEMI F47-0706 при 200–240 В AC; BIS IS 13252 (Part 1) |
| Питание постоянным током | через внешний предохранитель не ниже 350 В DC, 5 А; нагрузку по кривой умножают на 0,9 |
| Габариты (Ш × В × Г) | 40 × 125 × 122,2 мм; глубина от DIN-рейки — 117,8 мм |
| Масса | не более 620 г |
Монтаж и подключение
Блок ставят на DIN-рейку в стандартном положении или лицом вверх — для каждого положения своя кривая снижения нагрузки. Кронштейны заказываются отдельно: фронтальный S82Y-VK10F, боковой S82Y-VK10S; момент затяжки их винтов — 0,5–0,6 Н·м, как и винтов клемм. Предохранитель стоит внутри на стороне L и пользователем не меняется; при питании постоянным током плюс подключают к L, а при подключении к двум фазам на линию N ставят внешний предохранитель или автомат. При параллельной работе напряжение на выходе может просесть на несколько вольт при резкой смене нагрузки, например при её пуске или отключении; если работа становится нестабильной, даташит предлагает модуль резервирования S8VK-R. На судне блок фиксируют концевыми упорами PFP-M с двух сторон; для регистра Ллойда на кабели входа и выхода ставят фильтр-защёлку ZCAT2035-0930 (TDK), на вход — помехоподавляющий фильтр FN2080-10-06 (SCHAFFNER) или аналоги. Инверторный выход для питания блока не годится.
Документы
Характеристики — по даташиту OMRON Switch Mode Power Supply S8VK-G (Cat. No. T056-E1-14, на английском): перечень моделей — с. 2, таблица характеристик — с. 4–5, кривые снижения нагрузки — с. 11, чертежи — с. 14–15, кронштейны — с. 17–18. Глубина от DIN-рейки — по справочнику OMRON Power Supply Selection Guide (Cat. No. T244-E1-01). Русская редакция даташита T056-RU2-01 — прежний выпуск; значения в таблице — по английской.
